Снятие и установка приводов передних колес Mitsubishi Outlander 2007 - 2010, XL

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Вам потребуются: ключи «на 14», «на 17», ключ-шестигранник «на 5», торцовая головка «на 32», ключ для гаек колес, отвертка с плоским лезвием, монтажная лопатка, молоток.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры

3. Снимите передние колеса.

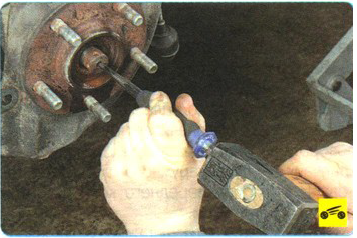

4. Разогните усики шплинта гайки ступицы...

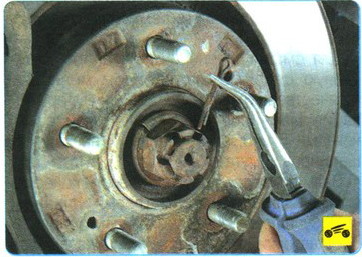

5. ...и извлеките шплинт из отверстия оси поворотного кулака.

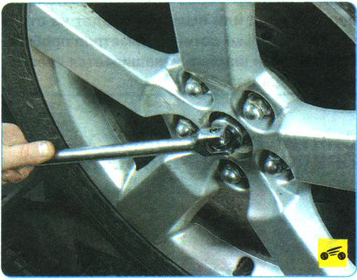

6. Установите колесо на ступицу, предварительно удалив декоративную заглушку центрального отверстия диска колеса. Опустите автомобиль.

При отворачивании гайки ступицы автомобиль должен стоять на земле. Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

7. Ослабьте затяжку гайки ступицы переднего колеса.

8. Поднимите и установите переднюю часть.

9. Отсоедините рулевую тягу от рычага поворотного кулака.

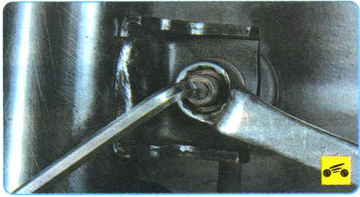

10. Придерживая от проворачивания палец верхнего шарнира стойки стабилизатора, отверните гайки крепления стоек и отсоедините верхние шарниры стоек стабилизатора от кронштейнов амортизаторных стоек.

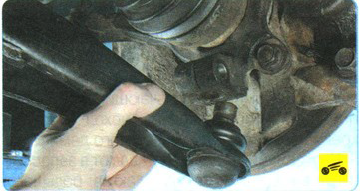

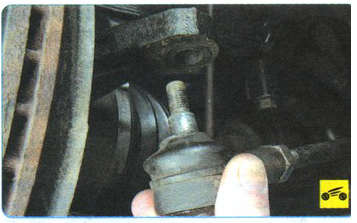

11. Отсоедините палец шаровой опоры от поворотного кулака.

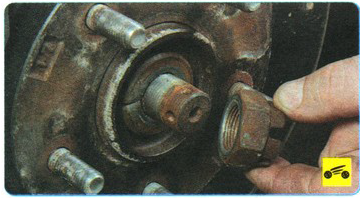

12. Отверните гайку ступицы и снимите гайку...

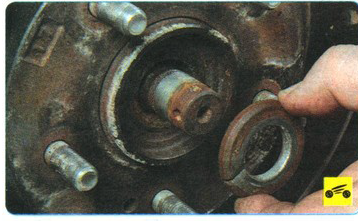

13. ...и пружинную шайбу.

14. Аккуратно выведите хвостовик наружного шарнира равных угловых скоростей из ступицы переднего колеса, отведя амортизаторную стойку в сторону.

15. С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира из шестерни дифференциала.

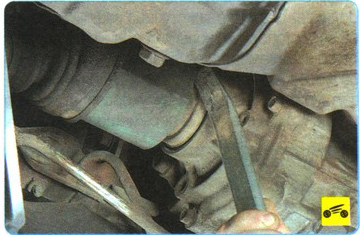

Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу полностью вставить в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора, отодвигая ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.

При использовании монтажной лопатки при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач, картер раздаточной коробки и шарнир.

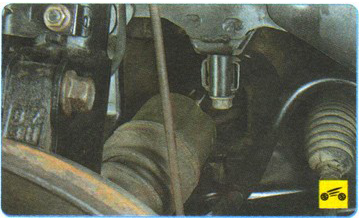

16. Извлеките внутренний шарнир привода из коробки передач и снимите привод.

17. Аналогично снимите правый привод.

Заменяйте стопорные кольца хвостовиков внутренних шарниров новыми при каждом снятии приводов с автомобиля, иначе приводы могут самопроизвольно выскочить из полуосевых шестерней во время движения.

18. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите пружинную упорную шайбу и навинтите гайку ступицы до упора, не затягивая ее окончательно.

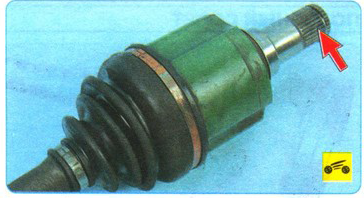

19. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы .

Заменяйте стопорные кольца хвостовиков внутренних шарниров новыми при каждом снятии приводов с автомобиля, иначе приводы могут самопроизвольно выскочить из полуосевых шестерней во время движения.

20. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

21. Второй привод устанавливают аналогично.

22. Присоедините к поворотному кулаку шаровую опору амортизаторной стойки и к кронштейну амортизаторной стойки шарнир стабилизатора поперечной устойчивости.

23. Установите колесо и заверните гайки его крепления до упора, не затягивая их окончательно.

24. Установите автомобиль на колеса, сняв его с опор, затяните гайку крепления ступицы моментом 145-175 Н м и зашплинтуйте.

25. Затяните гайки крепления колеса.
