Снятие и установка радиатора охлаждения рабочей жидкости вариатора

Вам потребуются: ключ на «12», пассатижи.

Предупреждение:

Радиатор вариатора заменяют при обнаружении в нем течи рабочей жидкости.

Снимайте радиатор только на холодном двигателе.

Снятие и установка радиатора вариатора Митсубиси Лансер Х

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите защиту картера двигателя и правый брызговик (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 85).

3. Снимите левое переднее колесо (см. «Замена колеса», с. 51).

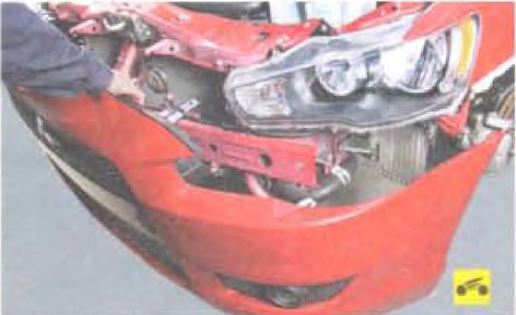

4. Снимите передней бампер (см «Снятие, разборка и установка переднего бампера», с. ВО).

5. Слейте рабочую жидкость из вариатора, см. «Проверка уровня и замена рабочей жидкости в вариаторе (CVT)», с 68.

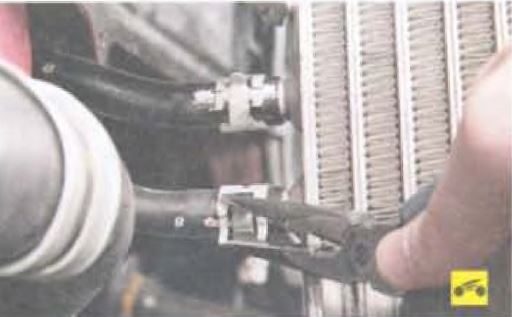

6. Сожмите ушки хомутов крепления шлангов к патрубкам радиатора, сдвиньте хомуты вдоль шлангов.

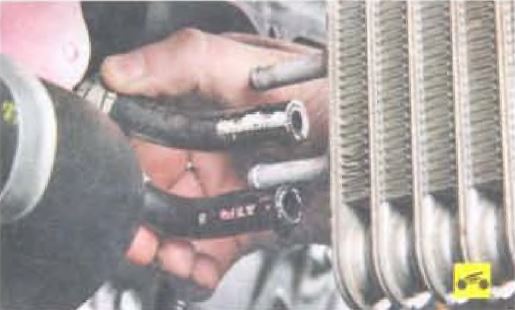

7. Отсоедините шланги от радиатора вариатора Митсубиси Лансер Х.

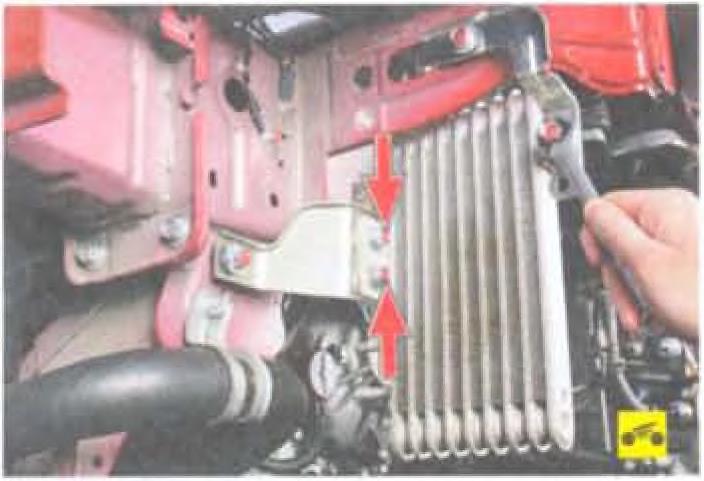

8. Выверните три болта крепления радиатора к кронштейну кузова.

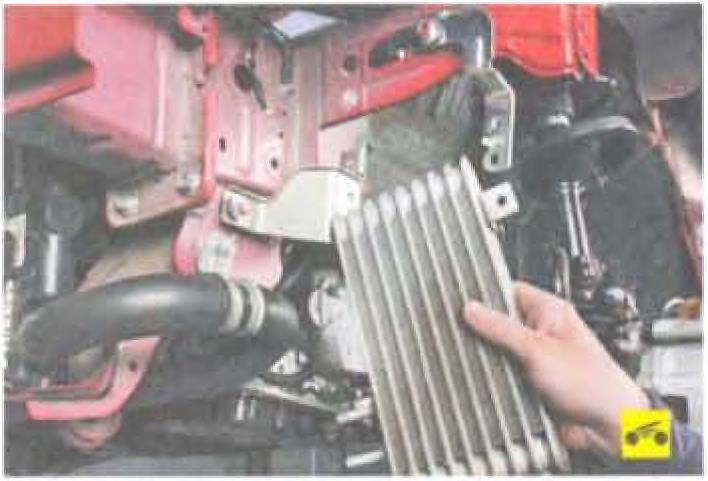

9. Снимите радиатор.

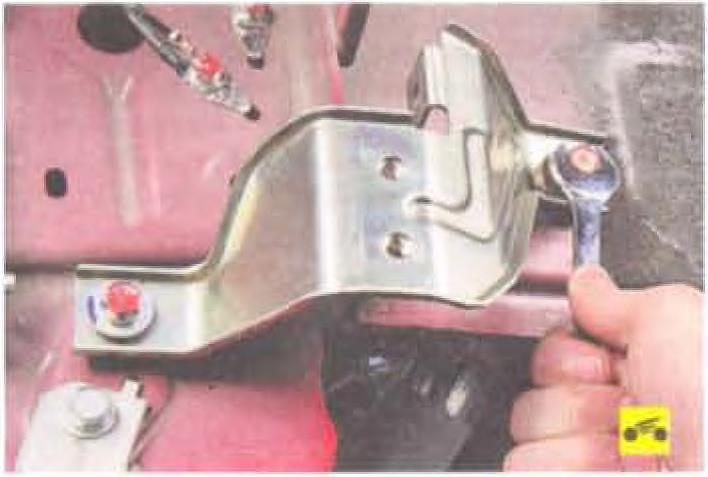

10. При необходимости выверните болт крепления верхнего кронштейна радиатора.

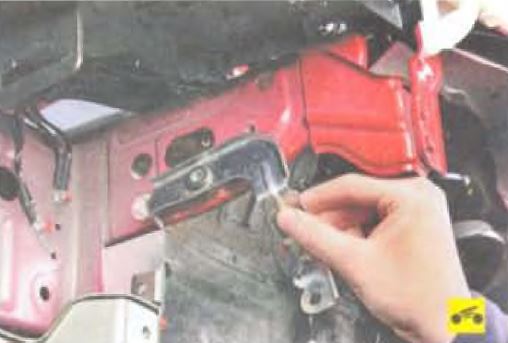

11. Снимите кронштейн.

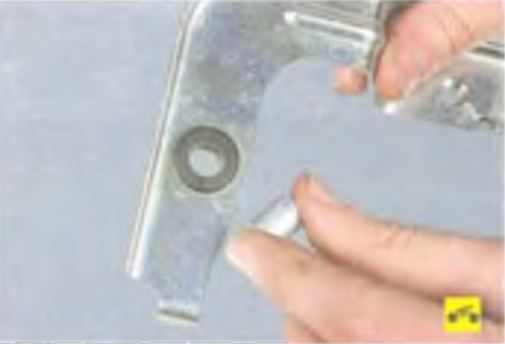

12. Извлеките распорную металлическую втулку.

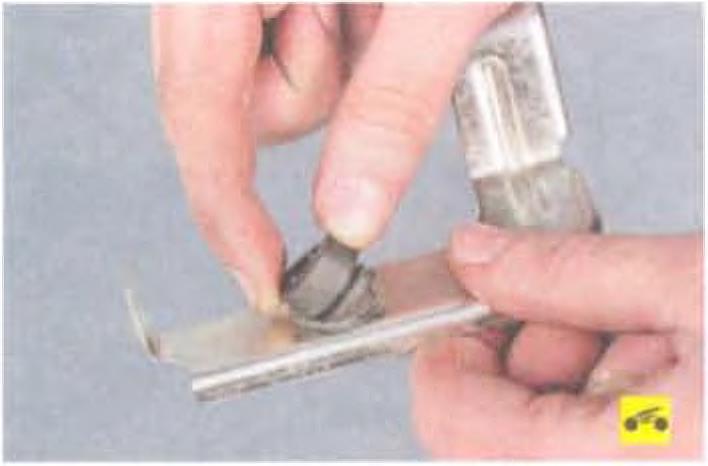

13. Выньте резиновую втулку из отверстия кронштейна. Сильно обжатую или затвердевшую втулку замените новой.

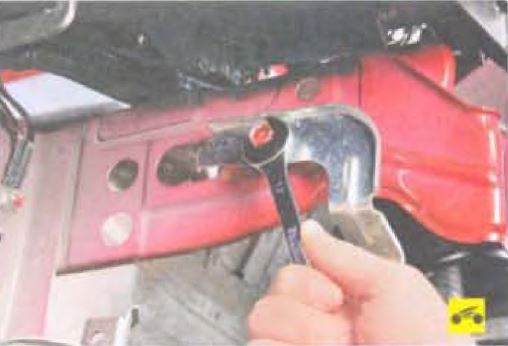

14. Выверните два болта крепления нижнего кронштейна радиатора и снимите кронштейн.

15. Установите радиатор рабочей жидкости вариатора и все снятые детали в порядке, обратном снятию.

16. Залейте в вариатор рабочую жидкость, см. «Проверка уровня и замена рабочей жидкости в вариаторе (CVT)», с. 68.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
