Снятие и установка регулятора напряжения. Замена щеток Mercedes-Benz W203

Инструмент:

• Паяльник
• Пассатижи

Детали и расходники:

• Щётки генератора

Бензиновые двигатели 111, 112

Снятие

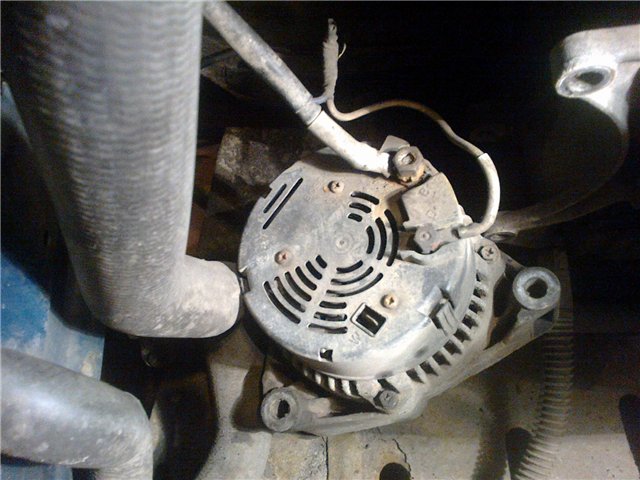

1. Снимите генератор, обратитесь к соответствующему разделу.

2. Отверните гайки на клеммах.

3. Выверните винты и снимите с генератора защитную крышку, разведя при этом стопорные планки.

Примечания:

В зависимости от модели двигателя могут устанавливаться генераторы различной мощности.

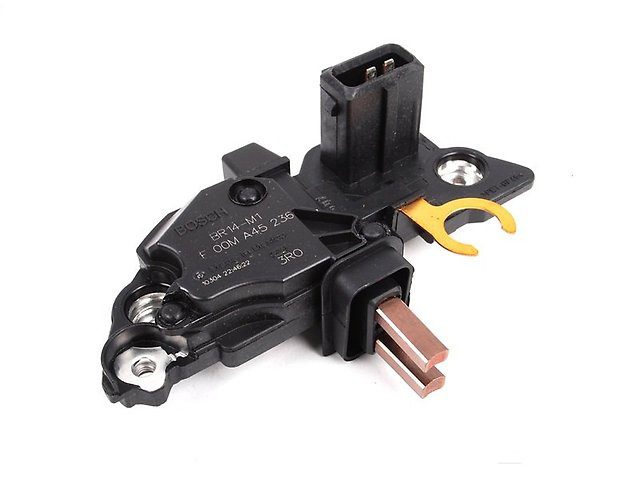

4. Выверните винты и выньте в сторону регулятор.

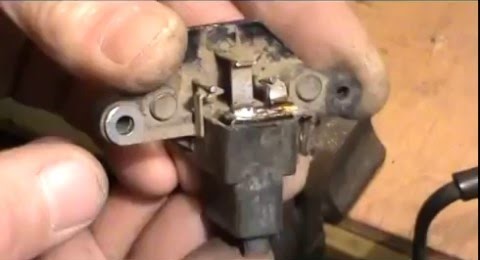

5. Замените щётки, для чего отпаяйте кабели.

6. Проверьте износ контактных колец, при необходимости, проточите их и отполируйте (работа СТО).

Установка

Иллюстрация носит информативный характер и не может полностью соответствовать рассматриваемой модели.

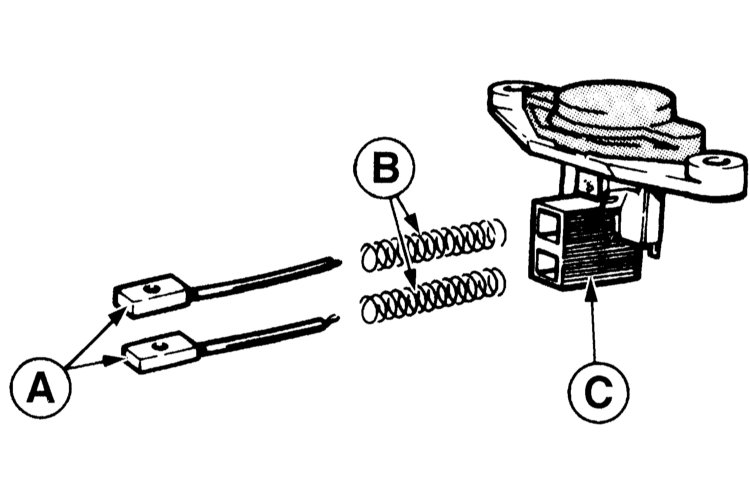

1. Вставьте новые щётки и пружины в щёткодержатель и припаяйте их.

А - щётки;

В - пружины;

С - щёткодержатель.

2. Чтобы исключить попадание припоя при пайке новых щёток, удерживайте кабели плоскогубцами.

Примечания:

Припой приводит к твердению тросиков, что делает их не работоспособными.

3. Установите и закрепите регулятор напряжения.

4. После установки новых щёток проверьте легкость их хода в щёткодержателях.

5. Закрепите на генераторе защитный кожух.

6. Закрепите гайки на клеммах.

7. Установите генератор.
