- Вам потребуются: торцовые головки «на 10», «на 12», ключ «на 10», отвертка с плоским лезвием, пассатижи.
- 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
- 2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
- 3. Извлеките шланг большой ветви вентиляции картера из держателя.
- 4. Сожмите отогнутые ушки хомута шланга малой ветви вентиляции картера к штуцеру на ресивере, сдвиньте хомут по шлангу…

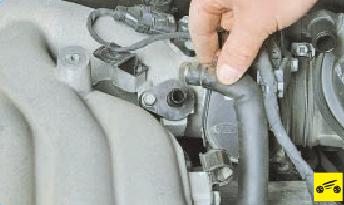

- 5. …и отсоедините шланг от штуцера.

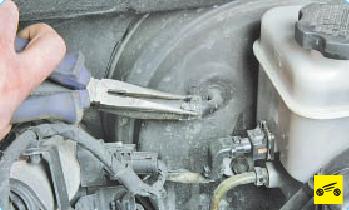

- 6. Сожмите отогнутые ушки хомута крепления вакуумного шланга, сдвиньте хомут по шлангу…

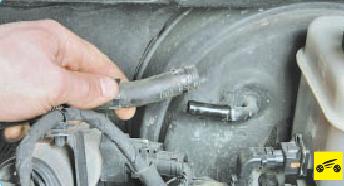

- 7. …и отсоедините шланг от штуцера на вакуумном усилителе.

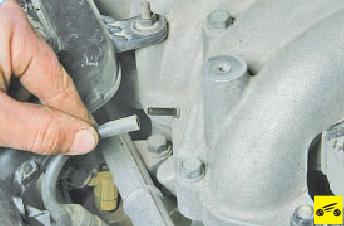

- 8. Отсоедините наконечник вакуумного шланга передней опоры подвески силового агрегата от штуцера на ресивере.

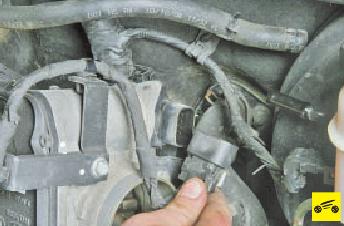

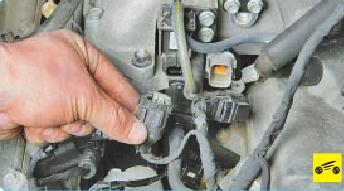

- 9. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.

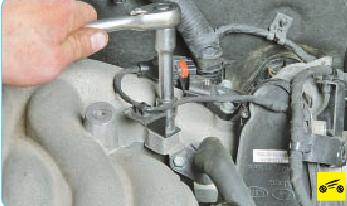

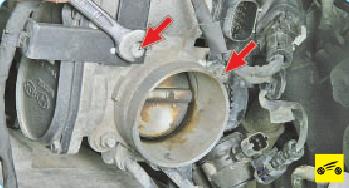

- 10. Выверните болты крепления кронштейнов жгута проводов датчика положения дроссельной заслонки…

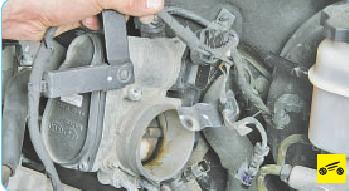

- 11. …и отведите кронштейн со жгутом проводов в сторону
- 12. Сожмите отогнутые ушки хомутов крепления шлангов охлаждения дроссельного узла, сдвиньте хомуты по шлангам и отсоедините шланги от штуцеров дроссельной заслонки.

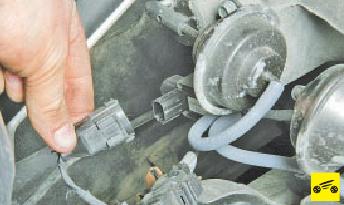

- 13. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика абсолютного давления в ресивере.

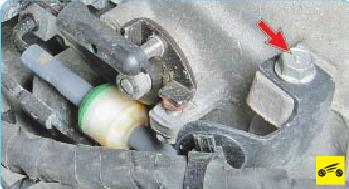

- 14. Выверните болт крепления кронштейна жгута проводов датчика абсолютного давления в ресивере и отведите кронштейн со жгутом проводов в сторону.

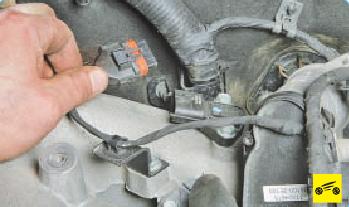

- 15. Отожмите фиксатор и отсоедините колодку жгута проводов от правого клапана системы изменения геометрии впуска.

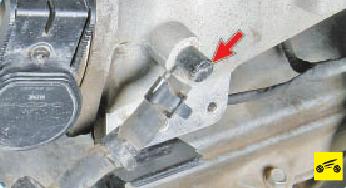

- 16. Выверните болт крепления правого кронштейна жгута проводов и отведите кронштейн в сторону

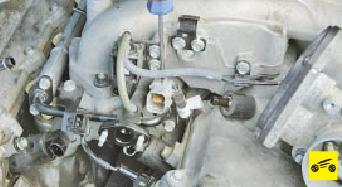

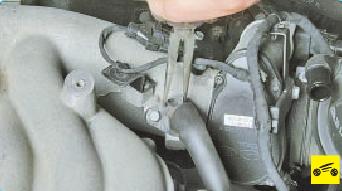

- 17. Подденьте отверткой фиксатор колодки жгута проводов топливных форсунок задней головки блока цилиндров…
- 18. …и отсоедините колодку от кронштейна.

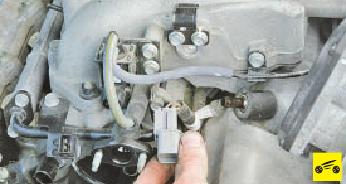

- 19. Отожмите фиксатор и отсоедините колодку жгута проводов от левого клапана системы изменения геометрии впуска.
- 20. Сожмите отогнутые ушки хомута крепления отводящего шланга клапана продувки адсорбера, сдвиньте хомут по шлангу и отсоедините шланг от штуцера на ресивере.

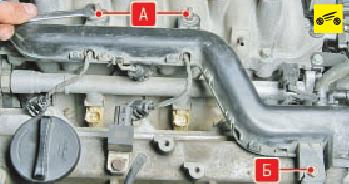

- 21. Отверните гайки А и выверните болт Б крепления большого держателя жгута проводов, отведите вперед держатель жгута проводов.

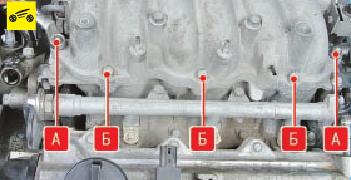

- 22. Отверните гайки А и выверните болты Б крепления ресивера к впускной трубе.

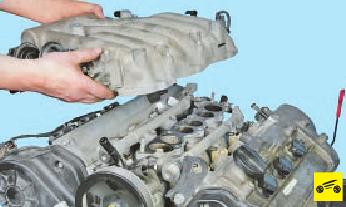

- 23. Снимите ресивер (для наглядности показано на снятом с автомобиля силовом агрегате).

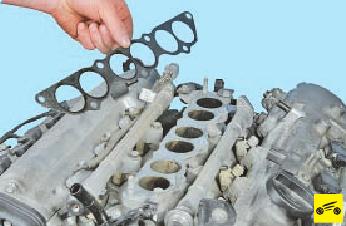

- 24. Снимите со шпилек блока цилиндров уплотнительную прокладку. При установке впускной трубы уплотнительную прокладку замените новой.
- 25. Установите ресивер в порядке, обратном снятию.
- Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим"
