Снятие и установка рулевой колонки Lada Largus

Инструменты:

• Гаечный ключ рожковый 10 мм

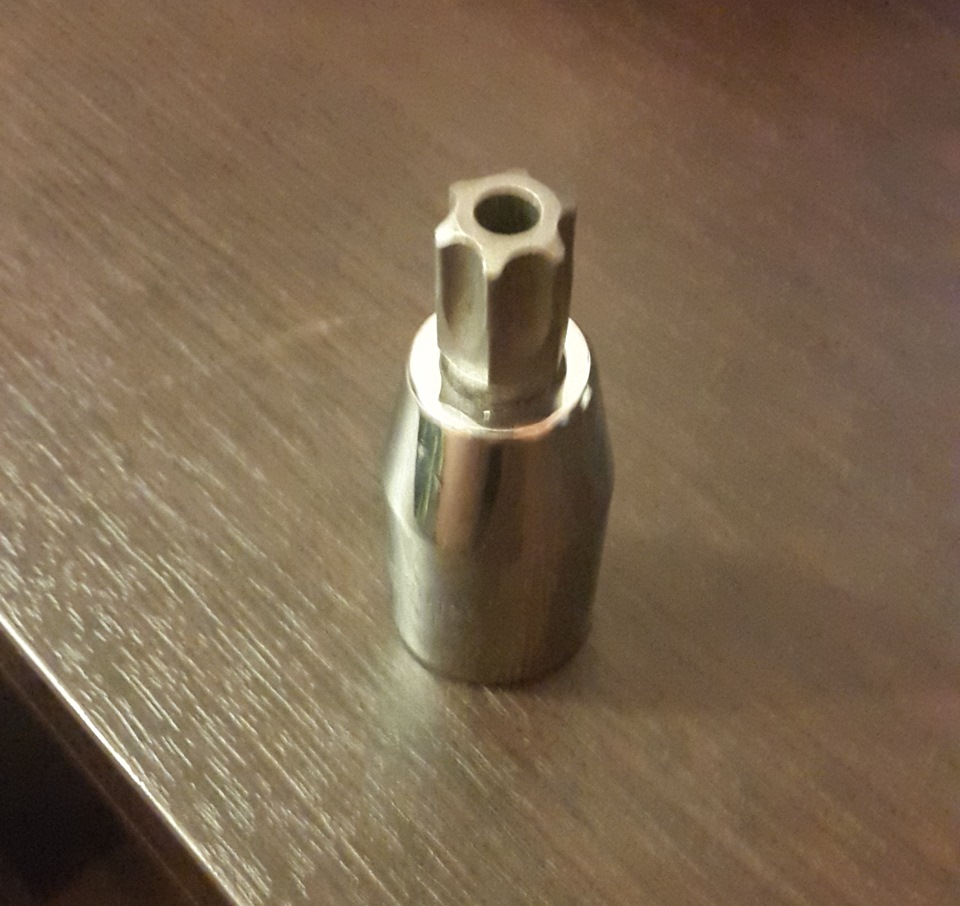

• Отвертка Torx Т20
• Отвертка плоская средняя
• Гаечный ключ рожковый 13 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Динамометрический ключ

Детали и расходники:

• Болт и гайка крепления вилки шарнира промежуточного вала рулевой колонки

• Винт крепления выключателя зажигания к рулевой колонке

• Болт крепления рулевого колеса

Снятие

1. Установить автомобиль на рабочий пост и затормозить стояночным тормозом.

2. Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

3. Выключить зажигание и отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный 10).

4. Снять модуль надувной подушки безопасности водителя (МНПБВ).

5. Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

6. Снять рулевое колесо.

7. Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки (отвертка Torx Т20).

8. Снять блок подрулевых переключателей с устройством вращающимся.

9. Снять приемную катушку транспондера и выключатель зажигания.

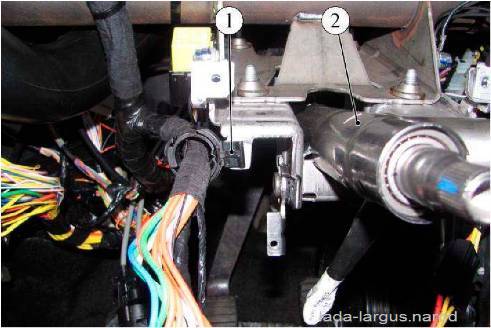

Снятие рулевой колонки

1 - держатель жгута проводов;

2 - рулевая колонка.

10. Отсоединить держатель 1 жгута проводов панели приборов от кронштейна рулевой колонки 2 (отвертка плоская).

11. Снять панель приборов.

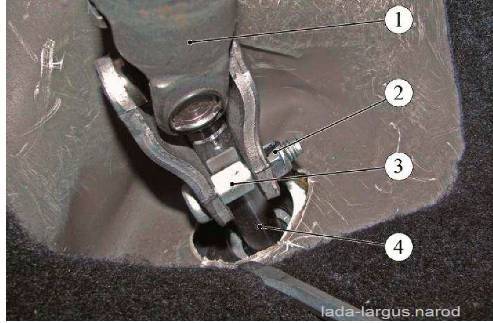

Отсоединение вала руля от вала шестерни рулевого механизма

1 - шарнир промежуточного вала рулевой колонки;

2 - гайка болта крепления вилки шарнира;

3 - болт крепления вилки шарнира;

4 - вал шестерни рулевого механизма.

12. Отвернуть гайку 2 болта крепления вилки шарнира 1 промежуточного вала рулевой колонки к валу 4 шестерни рулевого механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни рулевого механизма (ключ гаечный 13).

Снятие рулевой колонки

1 - рулевая колонка;

2 - болты крепления рулевой колонки;

3 - поперечина панели приборов.

13. Отвернуть четыре болта 2 крепления рулевой колонки к кронштейну поперечины 3 панели приборов и снять рулевую колонку 1 (головка сменная 13, удлинитель и вороток).

Установка

Примечание:

Повторное использование болта и гайки крепления вилки шарнира промежуточного вала рулевой колонки к валу шестерни рулевого механизма не допускается. Болт и гайка подлежат обязательной замене.

Повторное использование винта крепления выключателя зажигания к рулевой колонке не допускается. Винт подлежит обязательной замене.

Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.

1. Установить рулевую колонку на место и закрепить ее четырьмя болтами к кронштейну поперечины панели приборов. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).

2. Установить вилку шарнира промежуточного вала рулевой колонки на вал шестерни рулевого механизма и закрепить новыми болтом и гайкой. Момент затяжки гайки 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).

3. Установить панель приборов.

4. Закрепить держатель жгута проводов панели приборов к кронштейну рулевой колонки (отвертка плоская).

5. Установить приемную катушку транспондера и выключатель зажигания.

6. Установить блок подрулевых переключателей с устройством вращающимся.

7. Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами (отвертка Torx Т20).

8. Установить рулевое колесо .

9. Установить модуль надувной подушки безопасности водителя (МНПБВ).

10. Подсоединить клемму провода массы к аккумуляторной батарее и включить зажигание (ключ гаечный 10).

11. Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

12. Проверить работу подрулевых переключателей.

13. Проверить работу устройства вращающегося, для чего:

- повернуть рулевое колесо в крайнее левое положение;

- повернуть рулевое колесо в крайнее правое положение;

- вернуть рулевое колесо в центральное положение;

- убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
