Снятие и установка сцепления Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
6 - 12 часов
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый - 10 мм
  • Гаечный ключ рожковый - 13 мм
  • Гаечный ключ рожковый - 16 мм
  • Гаечный ключ рожковый - 17 мм
  • Монтажная лопатка
  • Домкрат
  • Опоры
  • Отвертка плоская большая
  • Грузоподъемный механизм
  • Динамометрический ключ
  • Оправка для центрирования ведомого диска

Оправка для центрирования ведомого диска Chery Tiggo

Детали и расходники:

  • Сальник первичного вала коробки передач
  • Краска
  • Ведомый диск сцепления
  • Маховик
  • Нажимной диск
  • Тугоплавкая консистентная смазка

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

1 – повышенный (по сравнению с привычным) шум при включении сцепления;

2 – рывки при работе сцепления;

3 – неполное включение сцепления (сцепление «буксует»);

4 – неполное выключение сцепления (сцепление «ведет»).

Полезный совет:

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, а также подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен и, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Снятие и установка сцепления Чери Тигго

1. Снимите коробку передач (см. Снятие и установка коробки передач).

2. Если будете устанавливать прежний нажимной диск, для облегчения установки пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика.

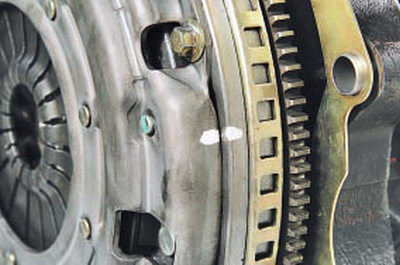

Метка взаимного расположения кожуха диска и маховика Chery Tiggo

3. Удерживая маховик монтажной лопаткой (или большой отвёрткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.

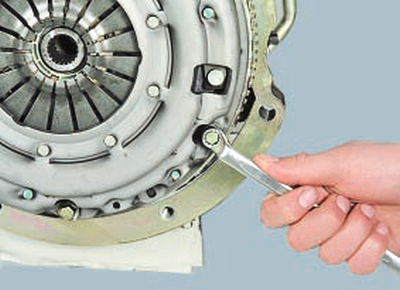

Выворачиваем болты крепления кожуха нажимного диска сцепления к маховику Chery Tiggo

Примечание:

Так расположены болты крепления кожуха сцепления к маховику двигателя.

Расположение болтов крепления кожуха сцепления к маховику двигателя Chery Tiggo

4. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

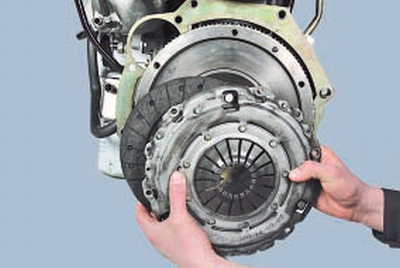

Снимаем нажимной и ведомый диски сцепления с маховика Chery Tiggo

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

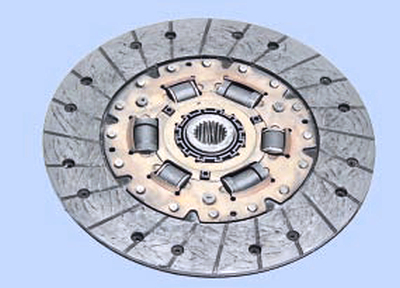

Ведомый диск сцепления Chery Tiggo

Полезный совет:

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

6. Проверьте надежность фиксации в гнездах ступицы ведомого диска демпферов, пытаясь переместить их в гнездах ступицы рукой. Если демпферы легко перемещаются в гнездах или повреждены, замените диск.

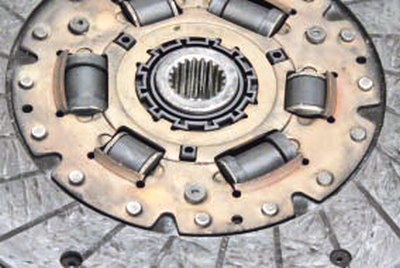

Проверяем надежность фиксации в гнездах ступицы ведомого диска демпфера Chery Tiggo

7. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

8. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

Осматриваем рабочие поверхности трения маховика и нажимного диска Chery Tiggo

9. При ослаблении заклепочных соединений деталей кожуха и нажимного диска, а также если деформированы или сломаны соединительные звенья, замените нажимной диск в сборе.​

Заклепочные соединения деталей кожуха и нажимного диска Chery Tiggo

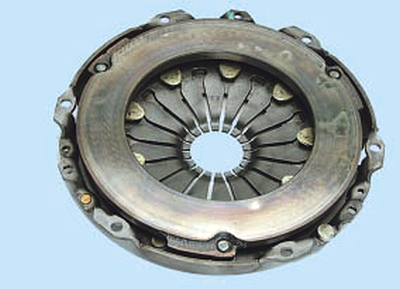

10. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ должен быть не более 0,8 мм). В противном случае замените нажимной диск в сборе.

11. Внешним осмотром оцените состояние опор нажимной пружины. Опоры не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

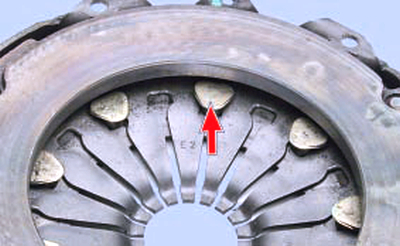

Опоры нажимной пружины Chery Tiggo

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

13. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

14. При монтаже сцепления сначала установите с помощью оправки ведомый диск, затем кожух нажимного диска (на три центрирующих штифта), после чего вверните болты крепления кожуха к маховику.

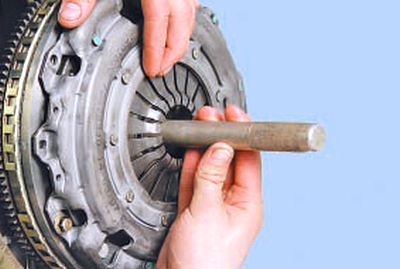

Устанавливаем ведомый диск Chery Tiggo

Примечание:

Устанавливайте ведомый диск таким образом, чтобы маркировка на его ступице была направлена в сторону коробки передач.

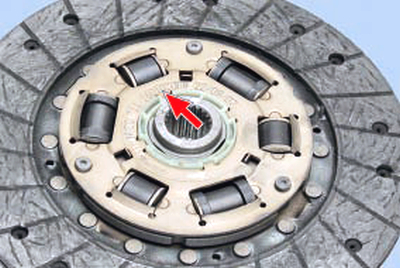

Маркировка на ступице ведомого диска Chery Tiggo

15. Вворачивайте болты равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 25 Н·м.

16. Снимите оправку и установите коробку передач.

17. Проверьте работу сцепления.
