ПОЛЕЗНЫЙ СОВЕТ
При выходе сцепления из строя рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а ресурс неповрежденных элементов сцепления уже снижен, поэтому, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.
Вам потребуются: ключ «на 11» (удобнее торцовая головка), отвертка…
...и оправка для центрирования ведомого диска.
1. Снимите коробку передач (см. «Снятие и установка механической и роботизированной коробок передач»).
ПОЛЕЗНЫЙ СОВЕТ
Если будете устанавливать прежний нажимной диск, пометьте любым способом, например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).
2. Удерживая маховик отверткой (или монтажной лопаткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.
ПРИМЕЧАНИЕ
Так расположены болты крепления кожуха сцепления к маховику двигателя.
3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

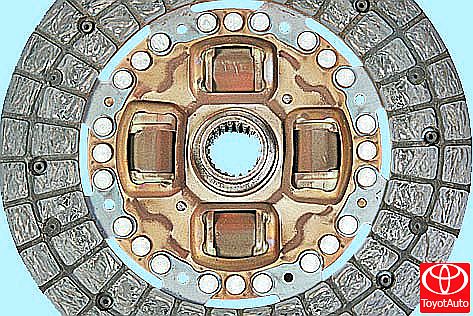

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.
5. Проверьте надежность фиксации демпферов в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если демпферы легко перемещаются в гнездах или сломаны, замените диск.
6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превыша ет 0,5 мм, замените диск.
7. Осмотрите рабочие поверхности трения маховика и нажимного диска, обращая внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.
8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска за мените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.
9. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.
10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.
11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.
12. При монтаже сцепления сначала с помощью оправки установите ведомый диск, а затем на три центрирующих штифта кожух нажимного диска и вверните болты крепления кожуха к маховику. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 19 Н·м (1,95 кгс·м).
ПРИМЕЧАНИЕ
Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.
13. Выньте оправку и установите коробку передач.
14. Установите рабочий цилиндр выключения сцепления на коробку передач.
