Снятие и установка сцепления на автомобиле Волга ГАЗ 31105 2004 - 2009

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 12 мм
  • Гаечный ключ рожковый 14 мм
  • Гаечный ключ рожковый 17 мм
  • Динамометрический ключ
  • Керн (или перманентный маркер для взаимной маркировки деталей)

Детали и расходники:

  • Запасной первичный вал коробки передач ( оправка для центрирования ведомого диска )
  • смазка консистентная Литол-24

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

  • повышенный (по сравнению с привычным) шум при включении сцепления;
  • рывки при работе сцепления;
  • неполное включение сцепления (сцепление буксует);
  • неполное выключение сцепления (сцепление "ведет").

Примечания:

Работа по снятию и установке сцепления весьма трудоемка, поэтому предварительно обязательно убедитесь, что неисправности не вызваны дефектами привода сцепления.

Если после разборки сцепления не будут обнаружены явные признаки неисправности отдельных узлов, замените все узлы одновременно.

Так как перед снятием сцепления необходимо снять коробку передач, работайте с помощником.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите коробку передач (см. здесь).

3. Выверните восемь болтов крепления картера сцепления к блоку цилиндров. Отверните две гайки болтов крепления к усилителю.

Болты крепления картера сцепления к блоку цилиндров ГАЗ 31105 Волга

Примечание:

Обратите внимание: под одним из болтов установлен рым для подъема двигателя при демонтаже.

4. Снимите картер сцепления с центрирующих штифтов.

5. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, кернением) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

6. Зафиксируйте маховик отверткой, выверните равномерно по диаметру шесть болтов крепления нажимного диска к маховику.

Зафиксируйте маховик, выверните шесть болтов крепления нажимного диска ГАЗ 31105 Волга

7. Снимите нажимной и ведомый диски, придерживая при этом ведомый диск.

8. Смажьте передний подшипник первичного вала, находящийся в маховике, смазкой Литол-24.

9. Проверьте легкость перемещения в осевом направлении ведомого диска сцепления по шлицам первичного вала. При затрудненном перемещении, удалите заусенцы со шлицов.

10. Установите оправку в передний подшипник первичного вала до упора.

11. Наденьте на оправку ведомый диск, установите по ранее сделанным меткам нажимной диск и заверните шесть болтов его крепления, не затягивая.

Наденьте на оправку ведомый диск ГАЗ 31105 Волга

Примечание:

При установке сориентируйте ведомый диск так, чтобы выступающая часть ступицы ведомого диска была обращена в сторону нажимного диска. Тщательно отцентрируйте ведущий диск оправкой. Если этого не сделать, установка коробки передач будет затруднена.

Сориентируйте ведомый диск так, чтобы выступающая часть ступицы ведомого диска была обращена в сторону нажимного диска ГАЗ 31105 Волга

Примечание:

При отсутствии центрирующей оправки можно использовать резервный первичный вал. В этом случае наденьте на первичный вал нажимной и ведомый диски в соответствии с их ориентацией. Вставьте первичный вал в передний подшипник, находящийся в маховике, и заверните шесть болтов крепления нажимного диска, не затягивая.

При отсутствии центрирующей оправки можно использовать резервный первичный вал ГАЗ 31105 Волга

12. Окончательно затяните шесть болтов крепления нажимного диска равномерно крест-накрест моментом 20–25 Н·м (2–2,5 кгс·м).

Окончательно затяните шесть болтов крепления нажимного диска ГАЗ 31105 Волга

13. Выньте оправку, установите картер сцепления на установочные штифты и заверните все болты крепления, не затягивая. Проверьте затяжку гайки крепления шарового пальца на картере сцепления. Смажьте шаровую поверхность пальца тонким слоем смазки Литол-24.

Заверните все болты крепления, не затягивая ГАЗ 31105 Волга

14. Окончательно затяните крепления картера моментами:

  • пять болтов M10–6gx85 (поз. 1) и болт M10–6gx110 (поз. 2) – 42–51 Н·м (4,2–5,1 кгс·м);
  • гайки двух болтов крепления к усилителю М10–6gx95 (поз. 3) – 29–36 Н·м (2,9–3,6 кгс·м);
  • два болта крепления стартера и рыма M10–6gx110 (поз. 4) – 67–75 Н·м (6,7–7,5 кгс·м).

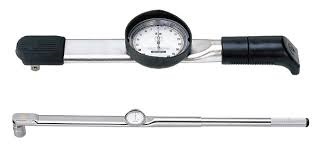

Ключ динамометрический ГАЗ 31105 Волга

Ключ динамометрический

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
