Снятие и установка термоэкранов на автомобиль Volkswagen Polo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

 Инструменты:

  • Рожковой ключ на 14
  • Рожковой ключ на 22
  • Отвертка плоская малая

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры, поэтому при сильном механическом повреждении термоэкранов, установленных над элементами системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к обугливанию термошумоизоляции пола кузова.
Для снятия термоэкрана дополнительного глушителя выполните следующее.
Вам потребуются пассатижи.

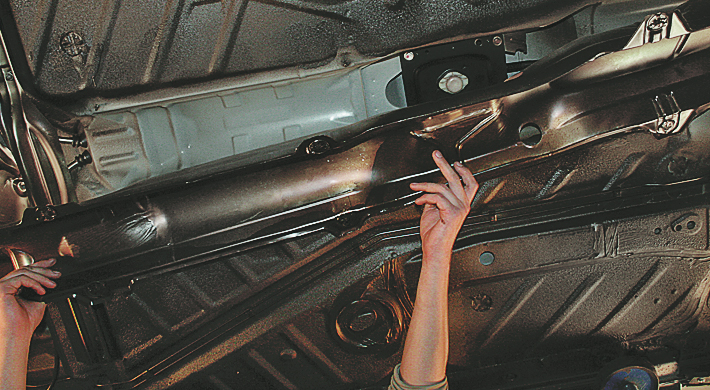

1. Снимите блок основного глушителя и промежуточной трубы, а также блок дополнительного глушителя и приемной трубы.

Снимите блок основного глушителя и промежуточной трубы, а также блок дополнительного глушителя и приемной трубы Volkswagen Polo

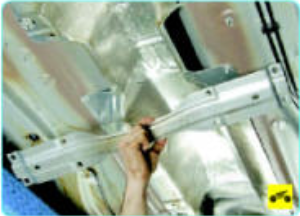

2. Отверните восемь гаек крепления поперечины основания кузова.

Открутите восемь гаек крепления поперечины основания кузова Volkswagen Polo
3. Снимите ее.

Снимите крепления поперечины основания кузова Volkswagen Polo

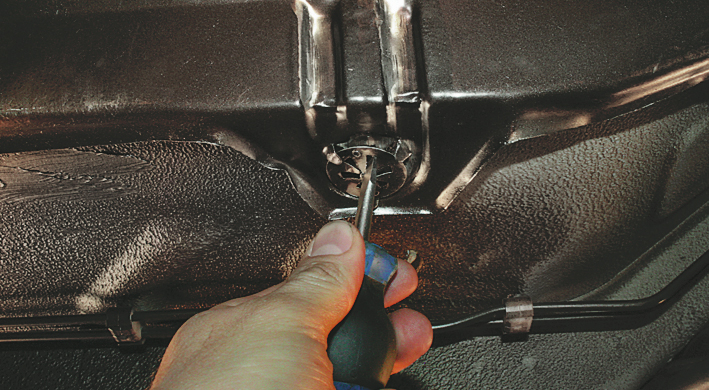

4. С помощью маленькой отвертки снимите держатель термоэкрана со шпилек на основании кузова.

Снимите держатель термоэкрана со шпилек на основании кузова Volkswagen Polo

5. Снимите термоэкран.

6. Установите термоэкран дополнительного глушителя в порядке, обратном снятию.

Снимите термоэкран Volkswagen Polo

Термоэкран промежуточной трубы меняют аналогично.
Для снятия термоэкрана катколлектора выполните следующее.
Вам потребуются: ключ «на 22», ключ TORXT30.

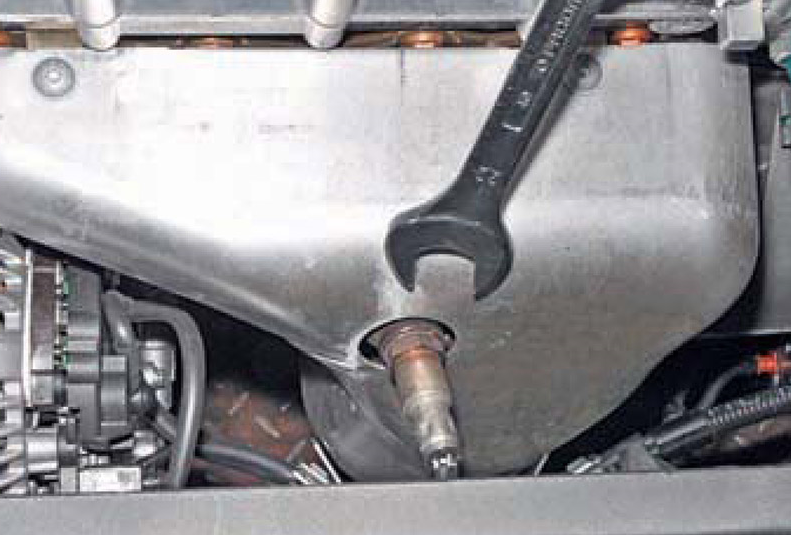

1. Выкрутите управляющий датчик концентрации кислорода

Выверните управляющий датчик концентрации кислорода Volkswagen Polo

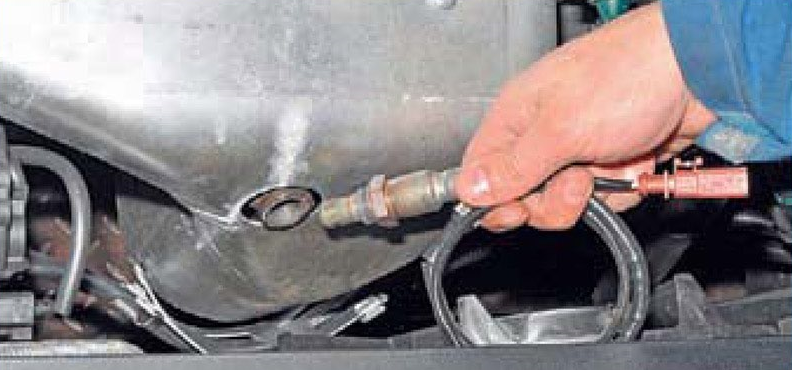

2. Извлеките его из катколлектора.

Извлекаем управляющий датчик концентрации кислорода из коллектора Volkswagen Polo

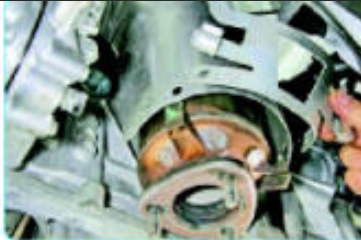

3. Выкрутите два винта крепления нижней части термоэкрана.
4. Снимите ее.

Выкручиваем два винта крепления нижней части термоэкрана и снимаем ее Volkswagen Polo

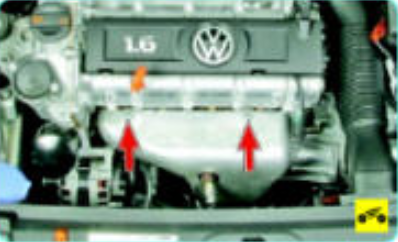

5. Выверните два верхних винта крепления термоэкрана к катколлектору.

Выкручиваем два верхних винта крепления термоэкрана к коллектору Volkswagen Polo

6. Снимите термоэкран катколлектора.

7. Установите термоэкран катколлектора в порядке, обратном снятию.

Снимаем термоэекран коллектора и устанавливаем в порядке, обратному снятию Volkswagen Polo

 В статье не хватает:

  •  Качественного пошавого фото монта
