Снятие и установка термостата Lada Largus

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный "на 10").

Снять защиту картера двигателя

Слить жидкость из системы охлаждения двигателя (см. выше).

Для автомобилей с двигателем К4М

Снять глушитель шума впуска .

Снять хомуты и отсоединить шланги 1, 2 и 4, рисунки 13-14, от корпуса термостата (приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

Рисунок 13-14 - Отсоединение шлангов от корпуса термостата двигателя К4М:

1 - подводящий шланг радиатора системы охлаждения двигателя;

2 - шланг расширительного бачка;

3 - держатель шланга;

4 - шланг отопителя салона;

5 - датчик температуры охлаждающей жидкости

Отсоединить колодку жгута проводов и снять датчик температуры охлаждающей жидкости (ключ гаечный 18)

Отсоединить шланги от держателя 3.

Отвернуть девять болтов 1, рисунок 13-15, крепления и снять корпус 2 термостата (головка сменная 8, удлинитель, ключ трещоточный).

Для автомобилей с двигателем К7М

Снять воздухозаборный патрубок воздушного фильтра.

Снять хомуты и отсоединить шланги 1 и 2, рисунок 13-16, от термостата 3 (приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

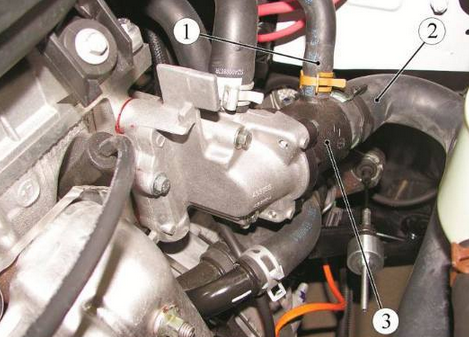

Рисунок 13-16 - Отсоединение шлангов от термостата двигателя К7М:

1 - шланг расширительного бачка;

2 -шланг подводящий радиатора системы охлаждения двигателя;

3 - термостат

Отвернуть болты 1, рисунок 13-17, крепления корпуса термостата (головка сменная 8, удлинитель, ключ трещоточный).

Снять термостат 2 с прокладкой.

Прокладка термостата подлежит замене.

1 - болт крепления;

2 - корпус термостата

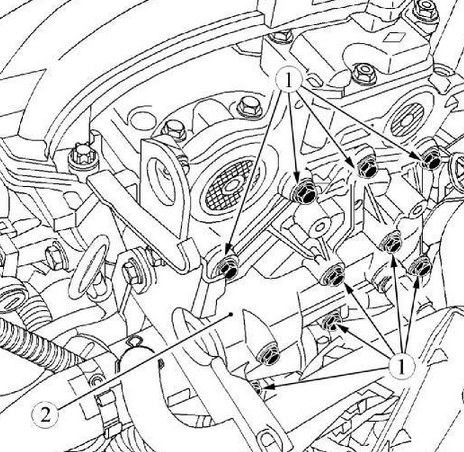

Рисунок 13-15 - Снятие корпуса термостата двигателя К4М:

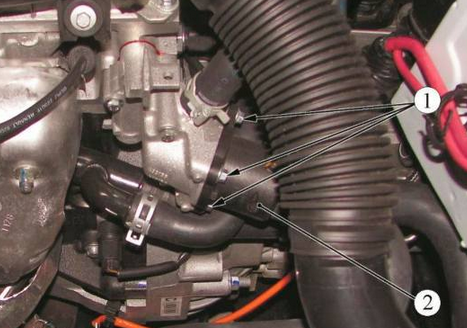

Рисунок 13-17 - Снятие термостата двигателя К7М:

1 - болт крепления корпуса термостата;

2 - термостат

Установка

Для автомобилей с двигателем К4М Установить новую прокладку корпуса термостата. Установить корпус 2, рисунок 13-15, термостата.

Установить и завернуть, не затягивая, болты крепления корпуса термостата (головка сменная 8, удлинитель, вороток).

Затянуть в указанном на рисунке 13-18 порядке требуемым моментом в два этапа болты 1... 9 крепления корпуса термостата (головка сменная 8, удлинитель, ключ моментный).

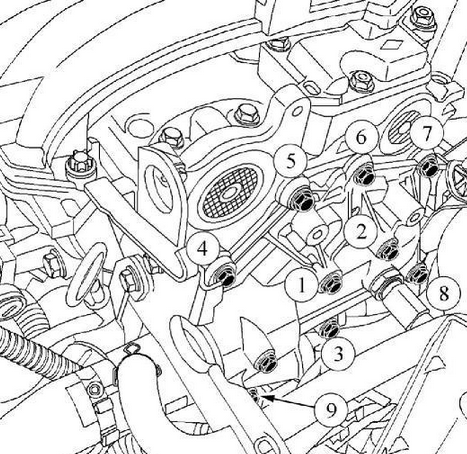

Рисунок 13-18 - Порядок затяжки болтов крепления корпуса термостата двигателя К4М:

1... 9 - болты крепления

Момент затяжки болтов крепления корпуса термостата:

- 1 этап - предварительная затяжка 4 Н.м (0,4 кгс.м);

Установить датчик температуры охлаждающей жидкости и подсоединить колодку жгута проводов (ключ гаечный 18).

Установить новые хомуты и присоединить шланги 1, 2 и 4, рисунки 13-14, к корпусу термостата (приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

Присоединить шланги к держателю 3.

Установить глушитель шума впуска .

Для автомобилей с двигателем К7М

Установить новую прокладку термостата.

Установить термостат 2.

Момент затяжки болтов крепления корпуса термостата 1 Н.м (0,1 кгс.м) (головка сменная 8, удлинитель, ключ моментный).

Установить новые хомуты шлангов.

Присоединить шланги 1 и 2, рисунок 13-16, к корпусу 3 термостата (приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

Установить воздухозаборный патрубок воздушного фильтра.

Операции для всех комплектаций автомобилей

Заполнить систему охлаждения двигателя (см. выше).

Установить защиту картера двигателя.

Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный "на 10").

Удалить воздух из системы охлаждения двигателя (см. выше).
