Снятие и установка топливной рампы Hyundai Santa Fe

Вам потребуются: торцовые головки «на 10», «на 12», ключ «на 10», отвертка с плоским лезвием, пассатижи.
1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отведите в сторону большой держатель жгута проводов (см. «Замена прокладки крышки головки блока цилиндров»).

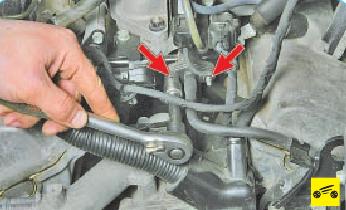

4. Отверните две гайки крепления топливопровода к трубопроводу топливных рамп…

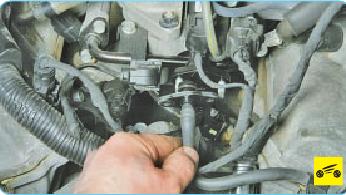

5. …и отведите топливопровод в сторону.

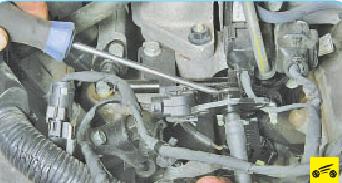

6. Снимите со штуцера топливопровода уплотнительное кольцо и замените его независимо от состояния.
ПРИМЕЧАНИЕ
Дальнейшие операции по снятию и установке топливной рампы для наглядности показаны на снятых с автомобиля силовом агрегате и ресивере.

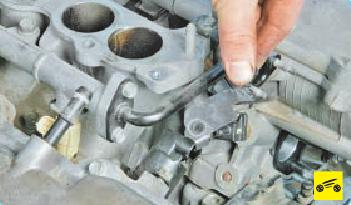

7. Выверните болт крепления кронштейна проводов датчика указателя температуры двигателя…
8. …и отведите кронштейн в сторону.

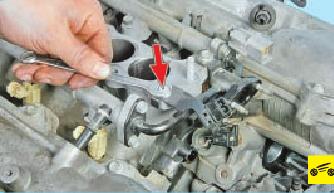

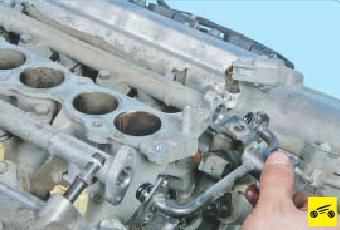

9. Выверните болт крепления трубопровода топливных рамп к впускной трубе.

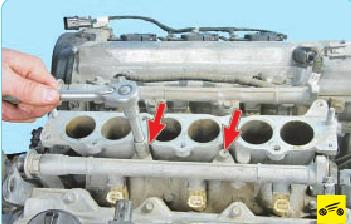

10. Выверните болты крепления трубопровода к топливным рампам…

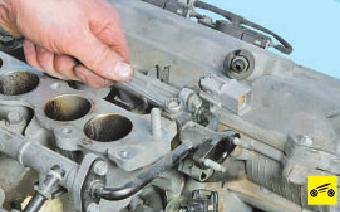

11. …и снимите трубопровод.

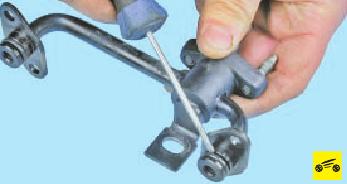

12. Снимите со штуцеров трубопровода уплотнительные кольца и замените их независимо от состояния.

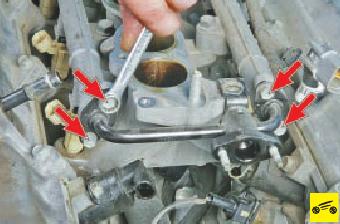

13. Выверните два болта крепления топливной рампы к впускной трубе…

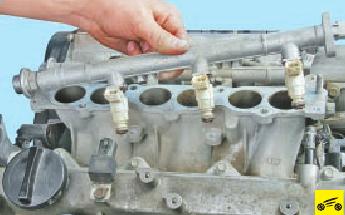

14. …и снимите топливную рампу, вынимая форсунки из отверстий впускной трубы.
15. Установите топливную рампу в обратном порядке, заменив уплотнительные кольца форсунок.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим"
