Снятие и установка топливной рампы на Nissan Almera Classic

Инструменты:

• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ торцевой трубчатый 12 мм

Детали и расходники:

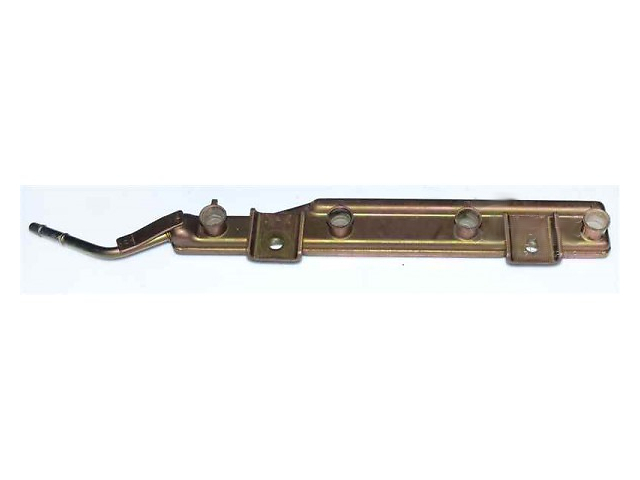

• Топливная рампа
• Уплотнительные кольца
• Моторное масло

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или для получения доступа к другим узлам.

1. Снизьте давление в системе питания.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

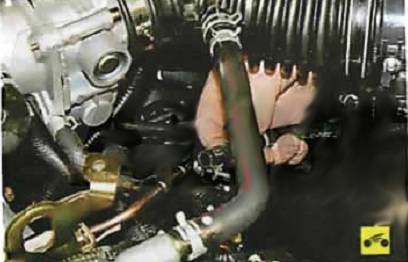

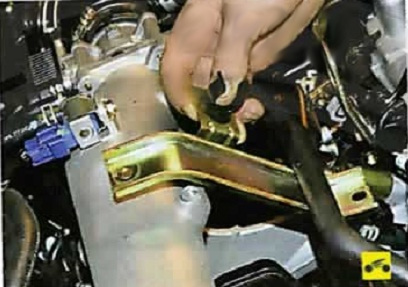

3. Ослабьте затяжку хомута крепления шланга к топливной рампе.

4. Отсоедините топливный шланг от штуцера топливной рампы.

Примечание:

При снятии шланга может вытечь небольшое количество топлива. Вытрите его ветошью.

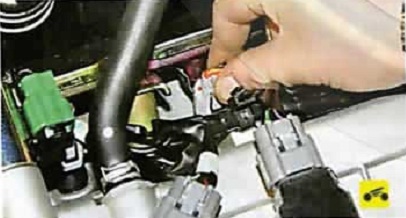

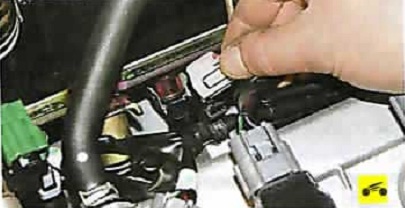

5. Нажмите на фиксаторы колодок моторного жгута проводов.

6. Отсоедините колодки от разъемов форсунок.

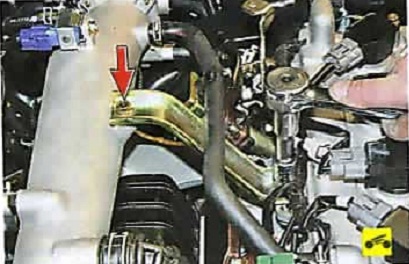

7. Выверните два болта крепления опорного кронштейна впускной трубы.

8. Снимите кронштейн.

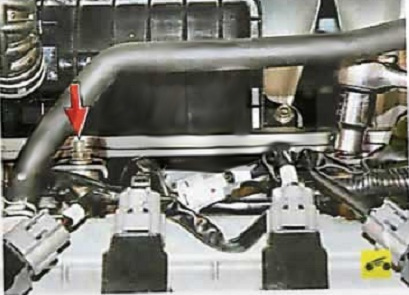

9. Отверните две гайки крепления топливной рампы к впускной трубе.

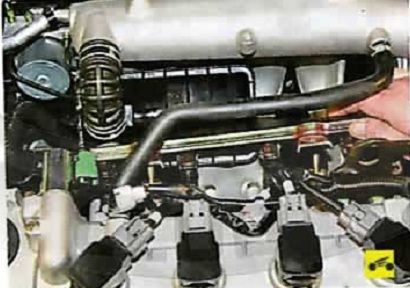

10. Снимите рампу, вынимая форсунки из отверстий впускной трубы.

Предупреждение:

Если при снятии рампы какая-либо из форсунок останется во впускной трубе, обязательно замените фиксатор этой форсунки.

11. При необходимости снимите с рампы форсунки.

Примечание:

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

12. Установите топливную рампу в последовательности, обратной снятию, смазав уплотнительные кольца форсунок моторным маслом.

13. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
