Снятие и установка центральной консоли Chevrolet Lacetti 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Итак, накатаю примерную инструкцию
Все проходит в 2 этапа: снятия центральной консоли и, соответственно.

Нашу центральную панель держат 2 тросика: управление заслонкой направления обдува (салон -ноги - лобовуха) и регулятор температуры обдува. Их нужно отсоединить. Делаем следующее:

1. СНИМАЕМ БАРАДЧОК:
3 самореза сверху (при открытом бардачке) + 2 самореза снизу. Ничего сложного.

3 самореза наверху

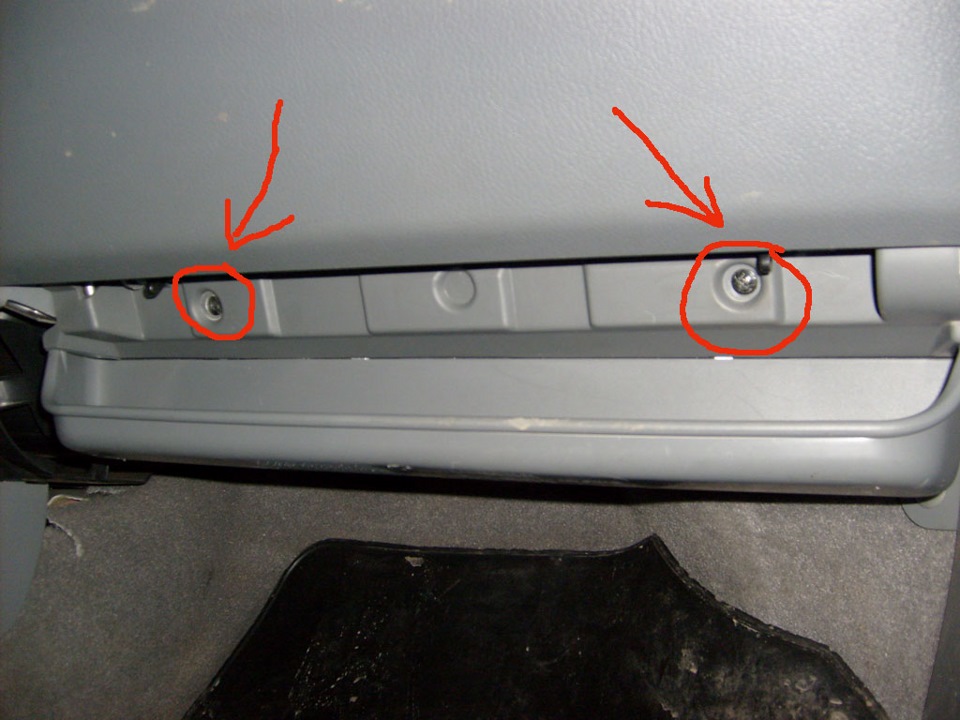

2 самореза внизу

Сняли бардачок.

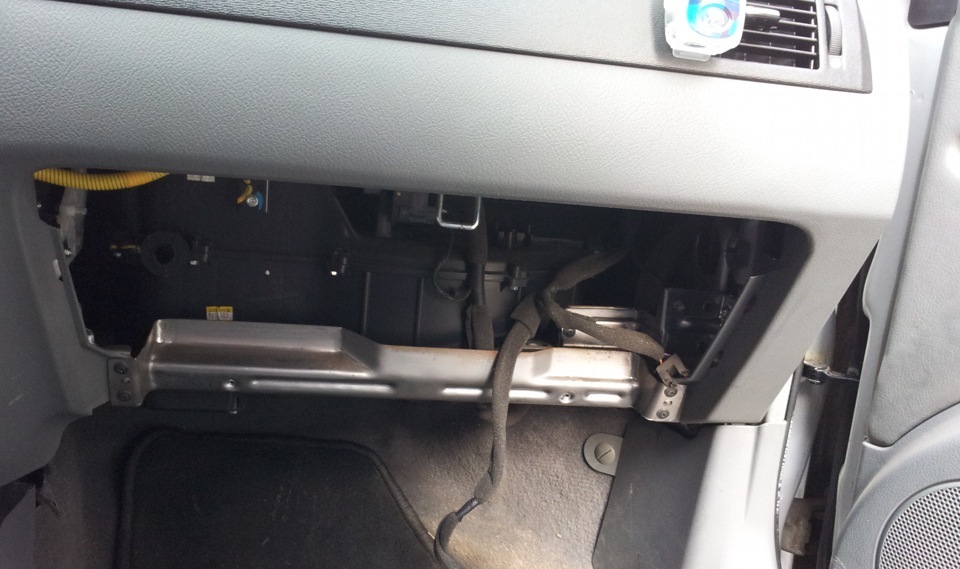

Сняли бардачок

2. ОТСОЕДИНЯЕМ ТРОСИКИ ОТОПЛЕНИЯ:
От переключателей управления отоплением/вентиляции идут тросики к белой пластиковой шестеренке. Их соответственно две: Один с водительской стороны, другой с пассажирской. Со стороны пассажирской проблем не возникнет. Все доступно!

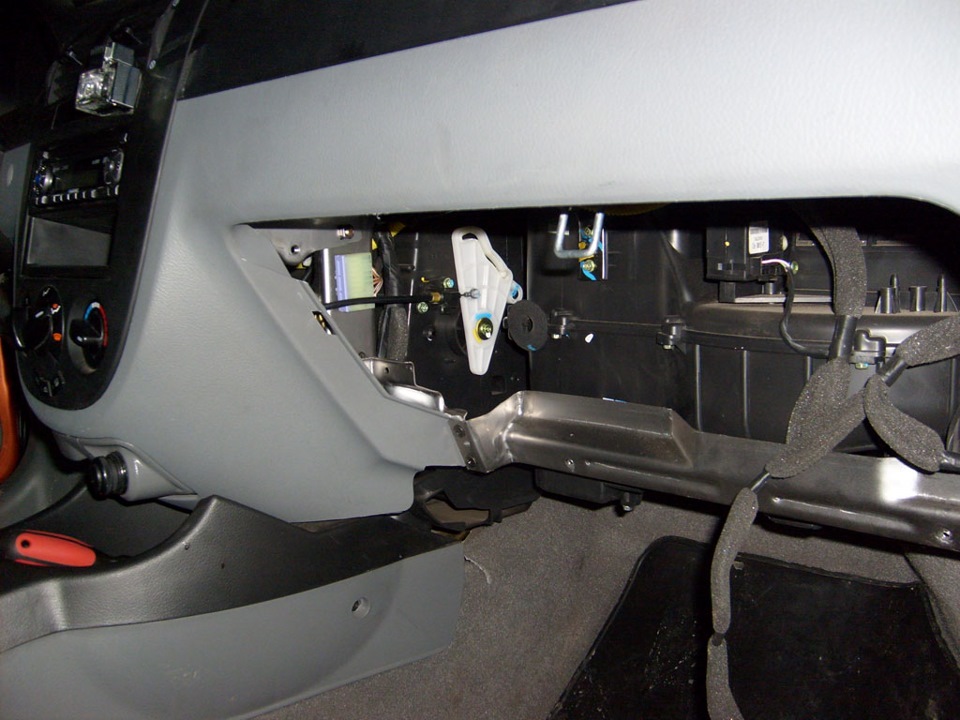

Та самая "шестеренка" (пассажирская сторона)

Но вот со стороны водительской…с ним немного сложнее. Прицеплен он конечно точно так же, но находится глубоко. Вам придется забраться под руль и действовать лежа на спине. Без фонарика не обойтись. Так что неудобства есть, но в принципе НИЧЕГО СЛОЖНОГО!

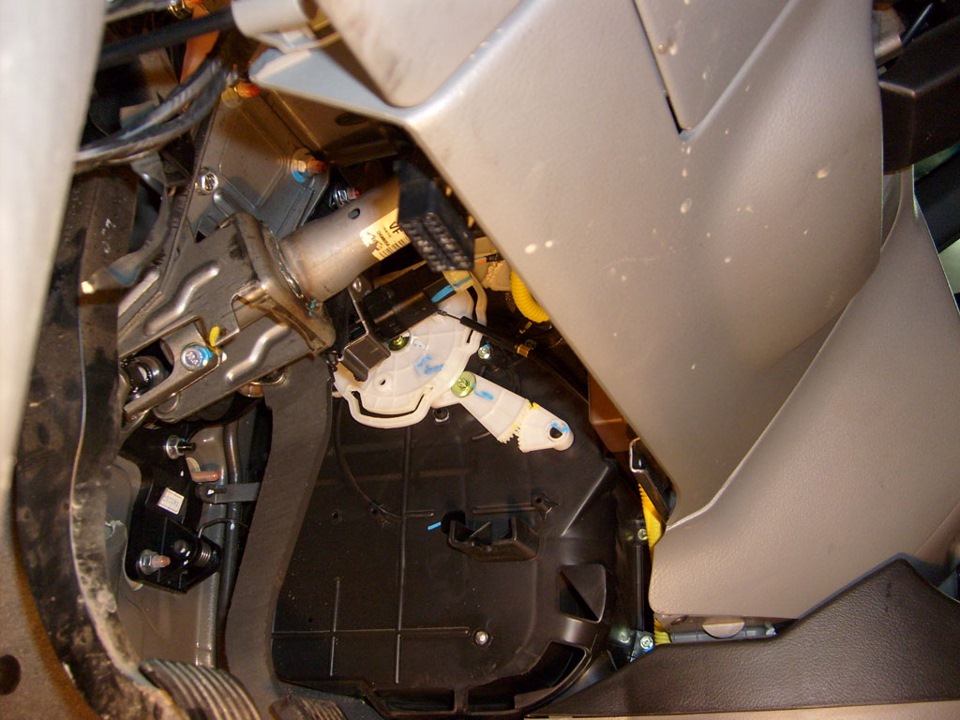

Шестеренка с водительской стороны, под рулем

Итак, процесс снятия…
К каждой такой шестеренке подходит тросик привода. он как водится в пластиковом кожухе. Пластиковый кожух на прикрепленной защелке крепится к держателю на стенке, а на конце тросика колечко — оно соответственно нацеплено на "пимпочку" на шестеренке
Проще сначала снять его с крепления №1, а уже потом с крепления № 2. Крепление № 1 отстегивается вращательным движением (показано на рисунке).

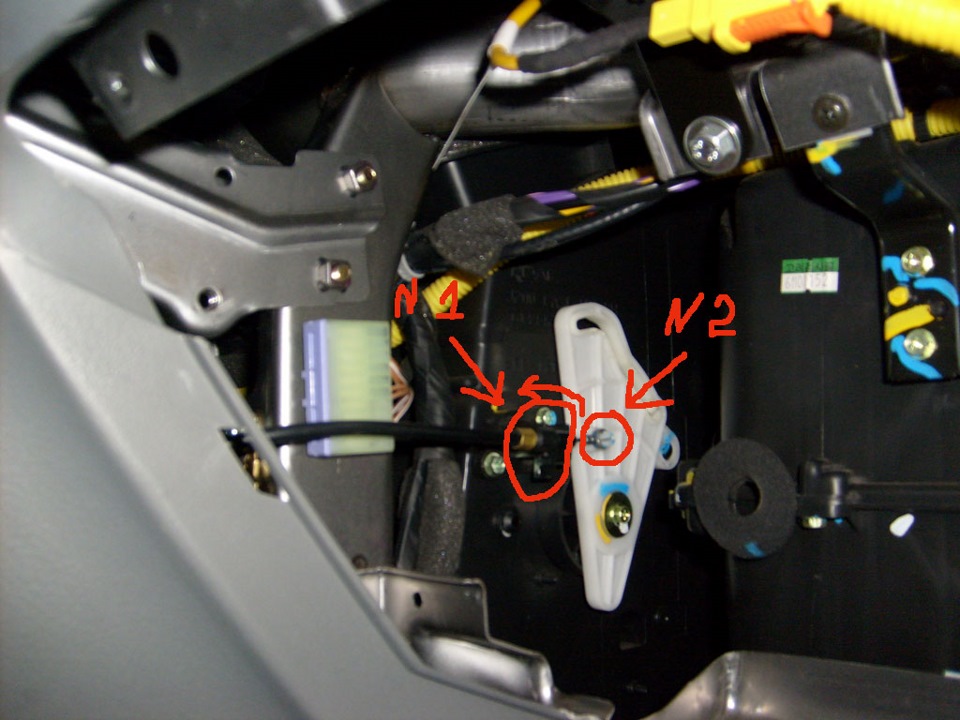

Очередность снятия тросика (пассажирская сторона)

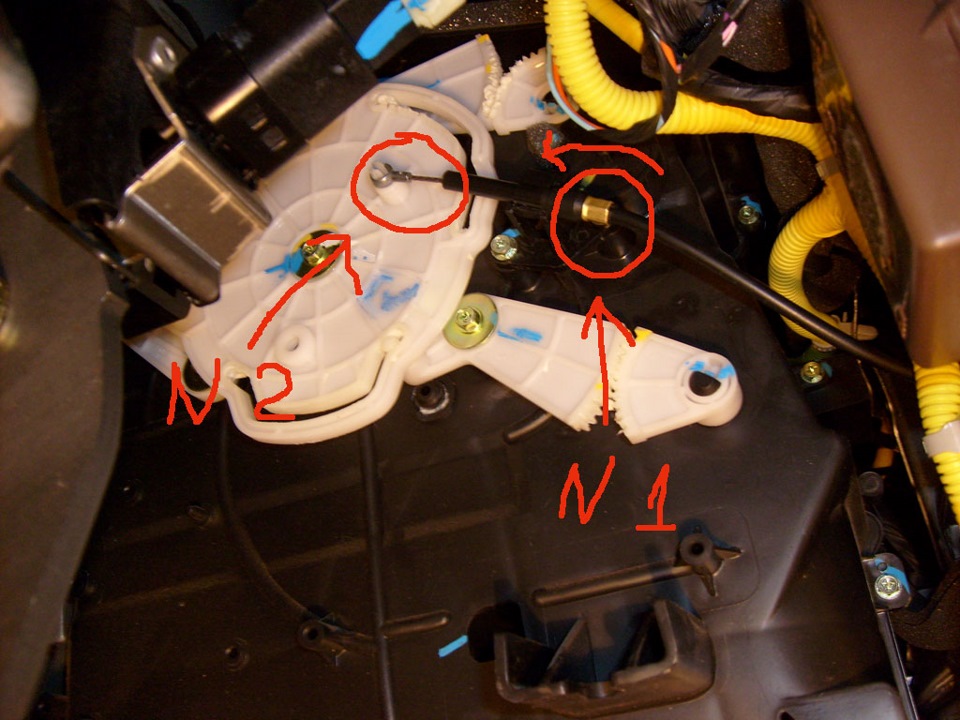

Очередность снятия тросика (водительская сторона)

Застегивается соответственно также, только в обратную сторону

Фото снятого тросика:

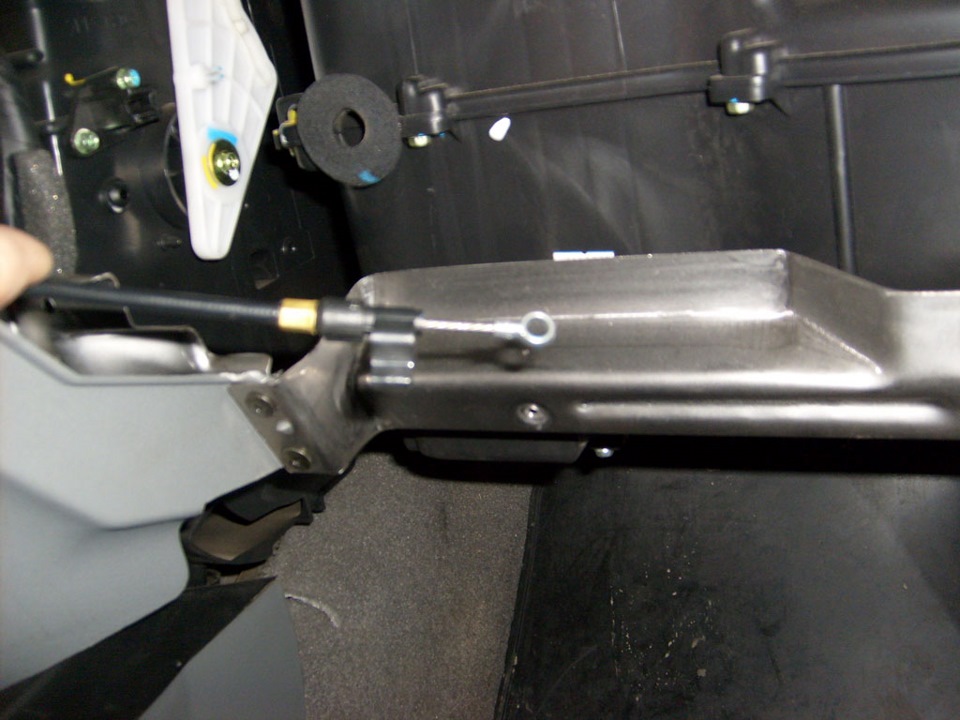

Снятый тросик

…теперь центральную консоль ничего не сковывает и можно приступить к след. этапу…

3.СНИМАЕМ ЦЕНТРАЛЬНУЮ КОНСОЛЬ:
Крепится она на 6 защелках (фото ниже).

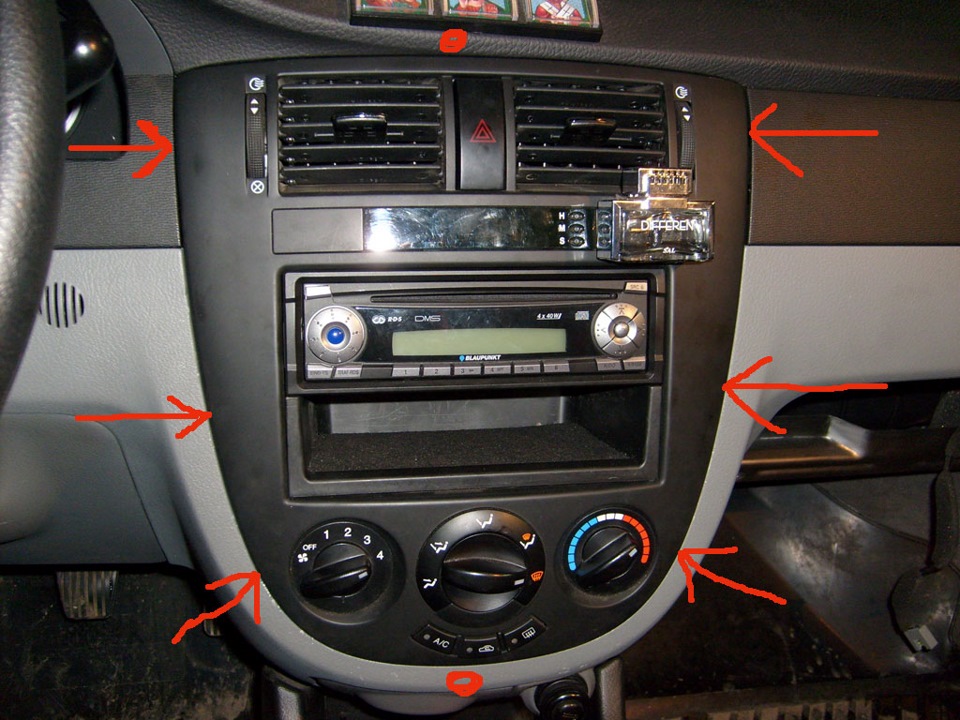

Расположение защелок

Мой совет - начать отстегивать снизу и с защелки справа. Для этого берем обычный кухонный нож, или что – то  похожее и аккуратненько подцепляем край панели и оттягиваем на себя (кстати, можно со стороны снятого бардачка просунуть туда руку и надавить на панель изнутри - легче будет). Нижняя часть отстегнулась и продев в щель отвертку поднимаемся выше отстегивая защелки одну за другой.

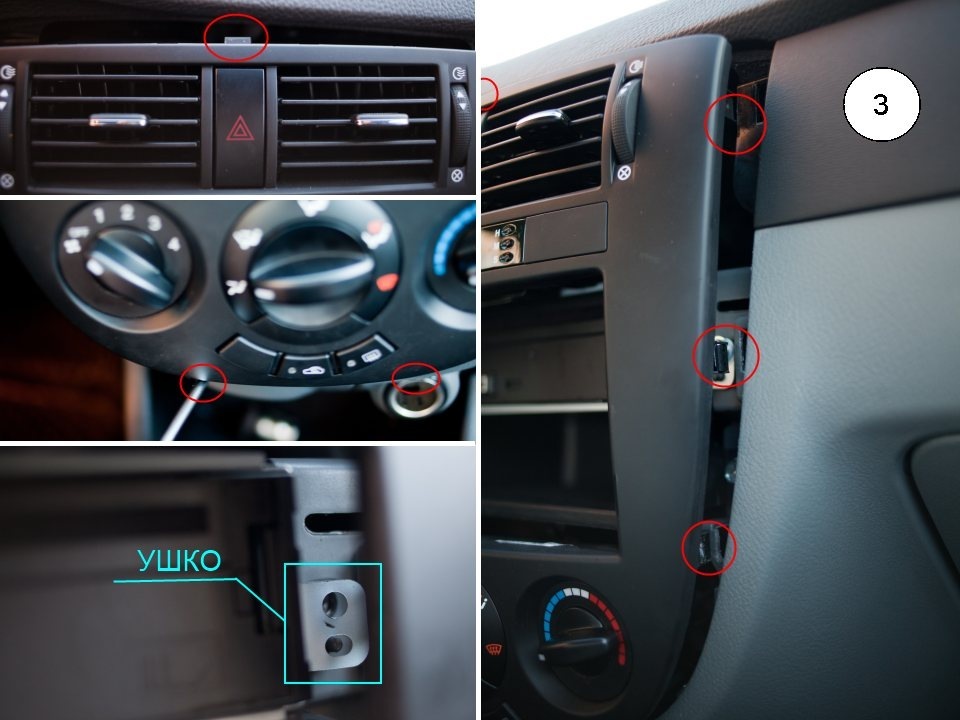

Защелки

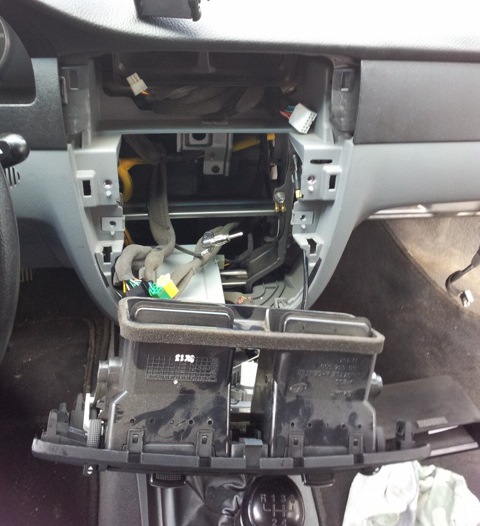

панель ничего не держит, двигаемся дальше

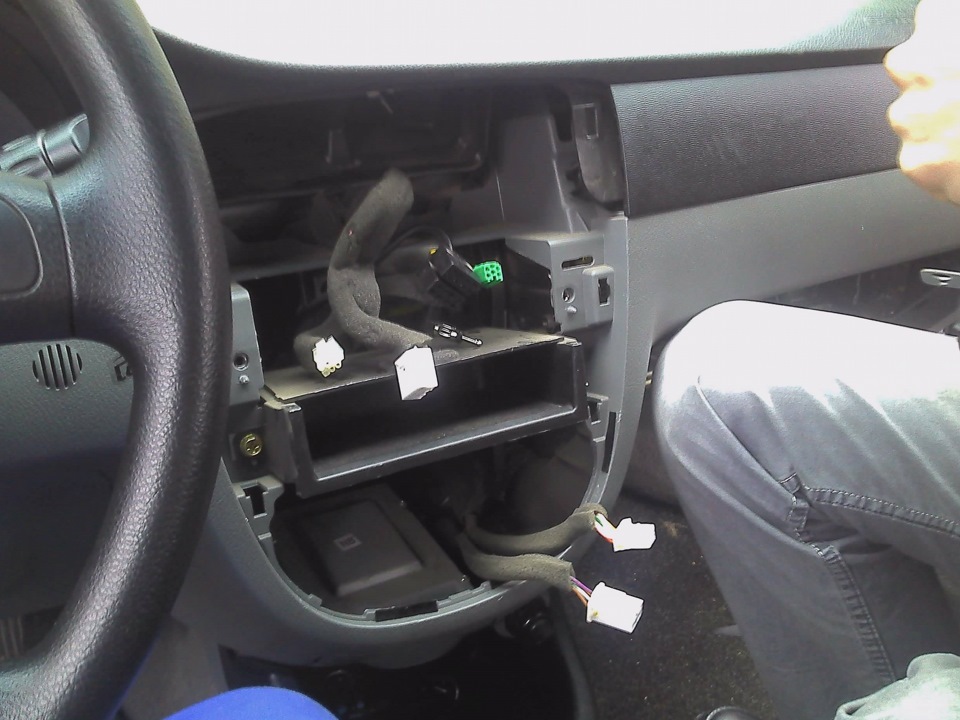

Тянем центральную консоль на себя и отсоединяем провода аварийной сигнализации, часов, включение печки, рециркуляции в салоне и обогрева заднего стекла. Спутать их не получится, все разные. Тупо отстегивайте.

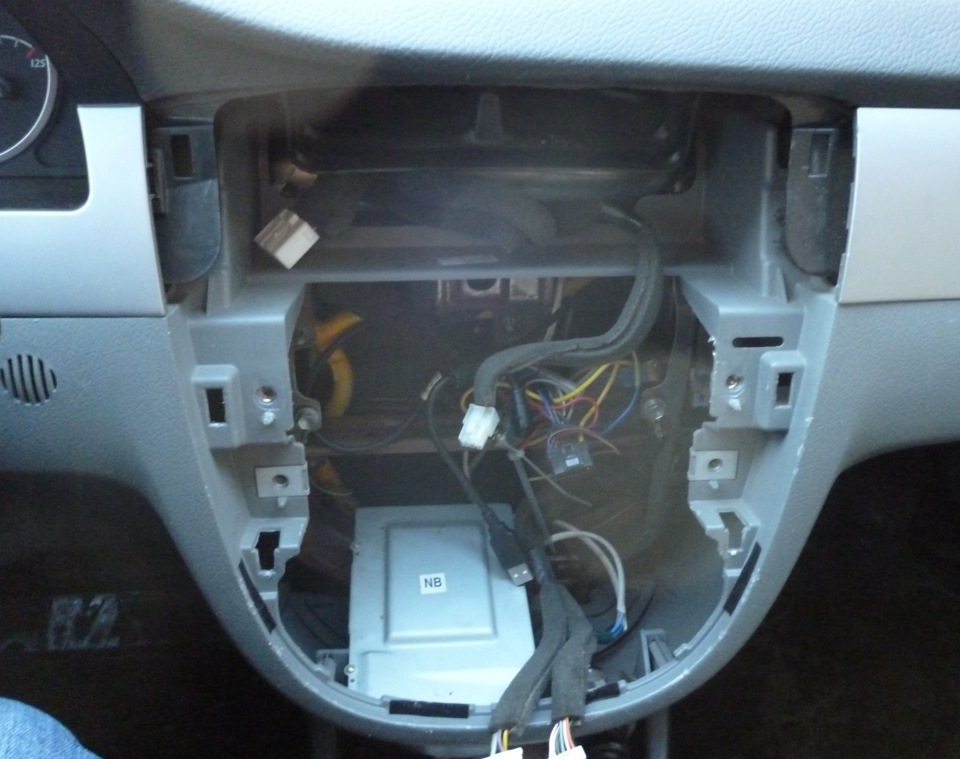

5. Вот и все!
Теперь можно смело приступать к МОНТАЖУ ГОЛОВНОГО УСТРОЙСТВА.

Источник: https://www.drive2.ru/l/698000/
