Снятие и установка цепи привода газораспределительного механизма Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
12 - 24 часа
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 16 мм
  • Насадка на вороток 19 мм
  • Отвертка плоская средняя
  • Съёмник шкива коленчатого вала
  • Динамометрический ключ
  • Опора под двигатель
  • Канцелярский нож
  • Шпатель металлический

Детали и расходники:

  • Герметик
  • Штифт диаметром 1,5 мм
  • Ёмкость для слива масла
  • Ветошь

Снятие и установка цепи ГРМ Ниссан Кашкай

1. Установите автомобиль на подъемник. Снимите правое переднее колесо.

Nissan Qashqai на подъёмнике

2. Снимите правый боковой брызговик двигателя.

Боковой брызговик двигателя Nissan Qashqai

3. Снимите декоративный кожух двигателя, как описано здесь.

Декоративный кожух двигателя Nissan Qashqai

4. Снимите впускной коллектор.

Впускной коллектор Nissan Qashqai

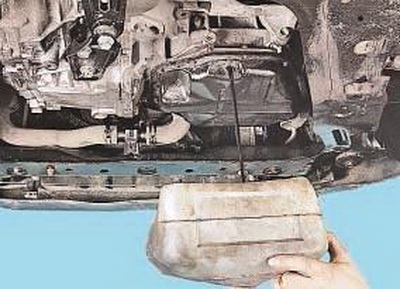

5. Слейте масло из системы смазки двигателя.

Слив масла из двигателя Nissan Qashqai

Примечание:

Далее регулировка зазоров в приводе клапанов для наглядности показана на снятом двигателе.

6. Снимите крышку головки блока цилиндров.

Крышка головки блока цилиндров Nissan Qashqai

7. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

Поршень в положении ВМТ Nissan Qashqai

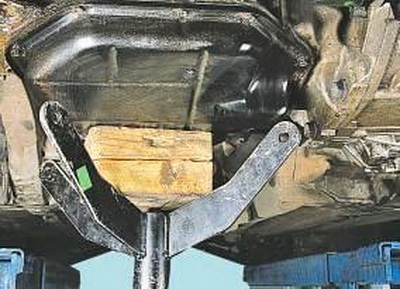

8. Установите под двигатель надежную опору.

Опора под двигатель Nissan Qashqai

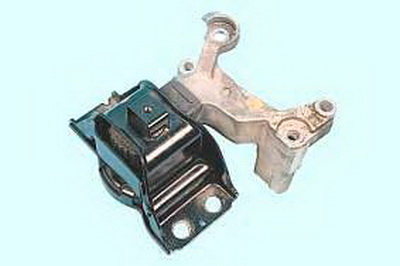

9. Снимите правую опору подвески двигателя, как описано здесь.

Правая опора подвески двигателя Nissan Qashqai

Примечание:

Часть последующих операций для наглядности показана на снятом двигателе.

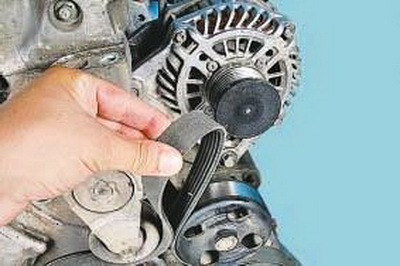

10. Снимите приводной ремень.

Ремень привода вспомогательных агрегатов Qashqai

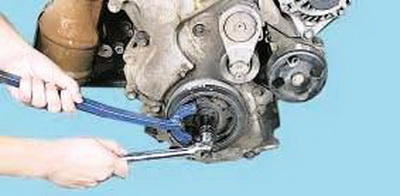

11. Удерживая шкив коленчатого вала от проворачивания, выверните болт крепления шкива коленчатого вала не более чем на 10-15 мм.

Крепление шкива коленчатого вала Nissan Qashqai

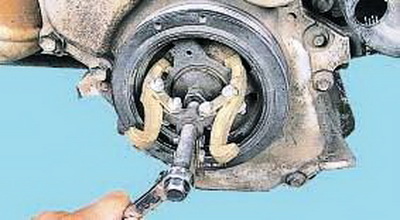

12. Установите съемник и спрессуйте шкив с коленчатого вала.

Установка съёмника на шкив Nissan Qashqai

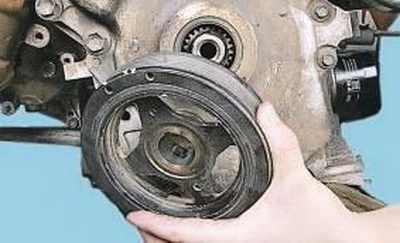

13. Окончательно выверните болт крепления шкива и снимите шкив.

Снятие шкива коленчатого вала Nissan Qashqai

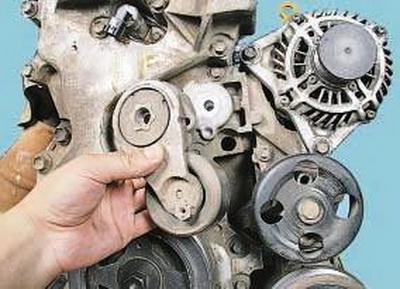

14. Снимите автоматический натяжитель ремня привода вспомогательных агрегатов.

Снятие натяжителя ремня привода Nissan Qashqai

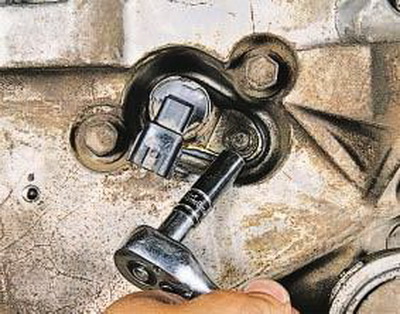

15. Отсоедините колодку жгута проводов от электромагнитного клапана системы изменения фаз газораспределения. Выверните болт его крепления.

Болт крепления электромагнитного клапана Nissan Qashqai

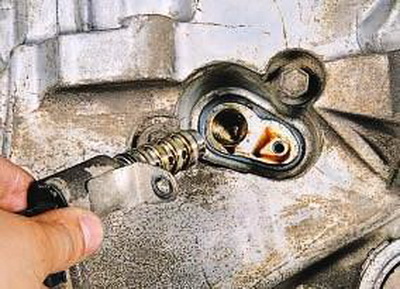

16. Снимите электромагнитный клапан.

Снятие электромагнитного клапана Nissan Qashqai

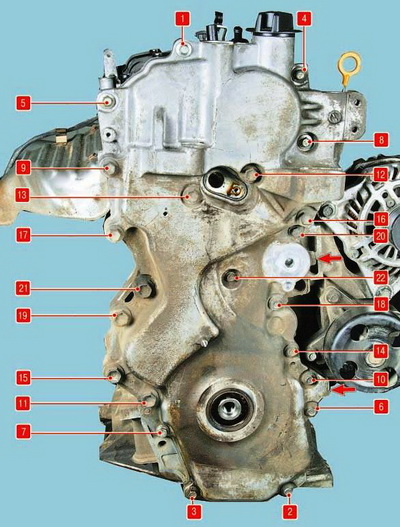

17. Выверните болты крепления крышки газораспределительного механизма в последовательности, указанной на фото внизу.

Последовательность выкручивания болтов крепления Nissan Qashqai

Последовательность выкручивания болтов крепления крышки газораспределительного механизма и места разрезания уплотнителя.

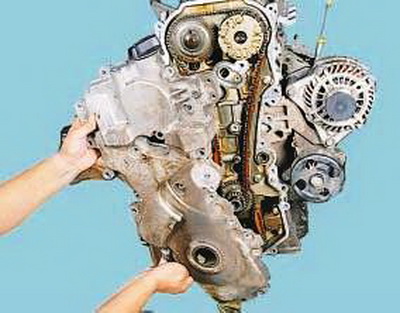

18. Разрежьте уплотнение в местах, показанных стрелками на фото вверху, и снимите крышку.

Снятие крышки газораспределительного механизма Nissan Qashqai

Примечание:

Для выкручивания болтов крепления крышки газораспределительного механизма потребуются торцовые головки четырех размеров:

  • болты крепления 11, 15, 19, 21 (см. фото с нумерацией выше) выполнены под торцевую головку на 16 мм,
  • болты 9, 12, 13, 16, 17 - под торцевую головку на 13 мм,
  • болты 1, 2, 3, 4, 5, 6, 7, 8, 10, 14, 18, 20 - под торцевую головку на 10 мм,
  • болт 22 - под торцевую головку на 8 мм.

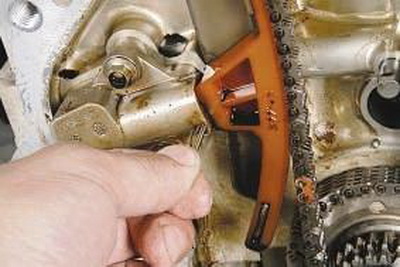

19. Отожмите натяжитель цепи ГРМ Ниссан Кашкай. Зафиксируйте его, вставив в отверстие штифт диаметром 1,5 мм.

Натяжитель цепи газорапределительного механизма Nissan Qashqai

20. Выверните болт верхнего крепления натяжной направляющей цепи газораспределительного механизма.

Верхнее крепление натяжной направляющей Nissan Qashqai

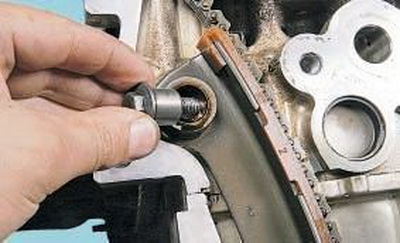

21. Извлеките болт с втулкой.

Извлечение болта с втулкой Nissan Qashqai

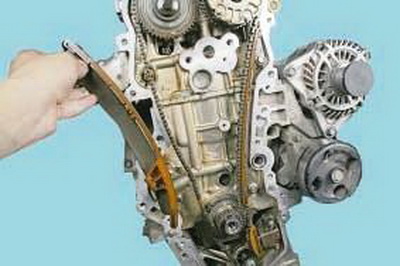

22. Снимите натяжную направляющую.

Снятие натяжной направляющей Nissan Qashqai

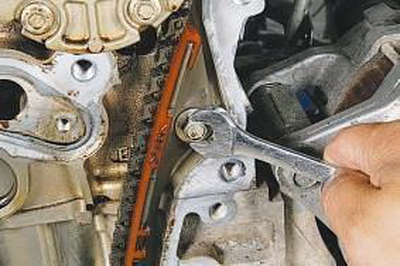

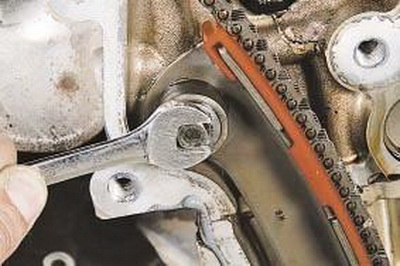

23. Выверните верхний и нижний болты крепления направляющей цепи газораспределительного механизма.

Болты крепления направляющей цепи Nissan Qashqai

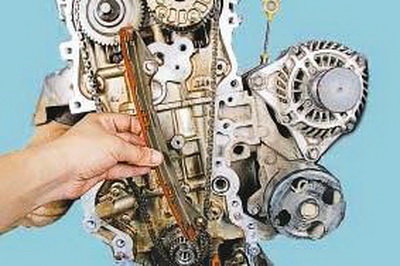

24. Снимите направляющую.

Снятие направляющей цепи Nissan Qashqai

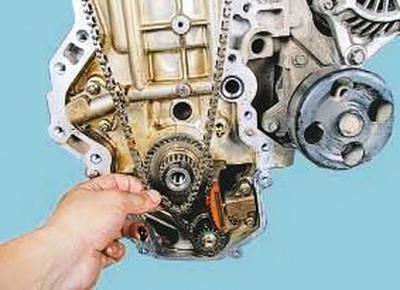

25. Снимите цепь ГРМ Ниссан Кашкай со звездочки коленчатого вала.

Цепь привода газораспределительного механизма Nissan Qashqai

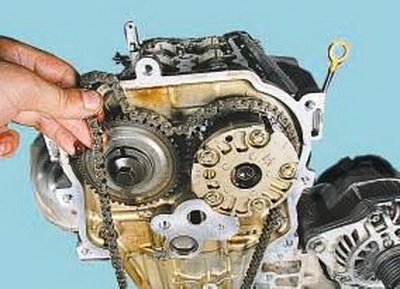

26. Также снимите цепь со звездочек валов впускных и выпускных клапанов.

Вал впускных и выпускных клапанов Nissan Qashqai

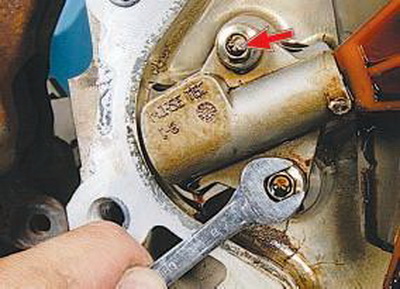

27. При необходимости, выверните 2 болта крепления натяжителя к блоку цилиндров.

Два болта крепления натяжителя Nissan Qashqai

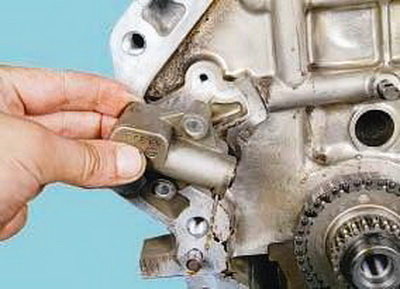

28. Снимите натяжитель.

Снятие натяжителя цепи Nissan Qashqai

29. Установите цепь привода газораспределительного механизма в направляющие и натяжитель в порядке, обратном снятию, совместив метки на цепи с метками на звездочках.

30. Очистите привалочные поверхности двигателя и крышки газораспределительного механизма от старого герметика.

31. Нанесите новый герметик на привалочную поверхность крышки газораспределительного механизма валиком толщиной 3,4-4,4 мм.

32. Установите крышку газораспределительного механизма и затяните болты в порядке, указанном на фото внизу. Болты крепления 2, 4, 6, 8, 12 - моментом 75 Нм; болты крепления 6, 7, 10, 11, 14 - моментом 55 Нм; болты крепления 3, 5, 9, 13, 15, 16, 17, 18, 19, 20, 21, 22 - моментом 25,5 Нм; болт крепления 1 моментом 6,6 Нм.

Последовательность затяжки болтов крепления Nissan Qashqai

Последовательность затяжки болтов крепления крышки газораспределительного механизма

33. Установите детали в порядке, обратном снятию.
