Снятие и установка вакуумного усилителя тормозов Chevrolet Niva

Устройство вакуумного усилителя тормоза:
1 – корпус вакуумного усилителя;
2 – чашка корпуса усилителя;
3 – шток;
4 – регулировочный болт;
5 – уплотнитель штока;
6 – уплотнительное кольцо фланца главного цилиндра;
7 – возвратная пружина диафрагмы;
8 – шпилька усилителя;
9 – втулка крепления обратного клапана;
10 – обратный клапан;
11 – штуцер крепления шланга;
12 – диафрагма;
13 – крышка корпуса усилителя;
14 – уплотнительный чехол;
15 – поршень;
16 – защитный чехол корпуса клапана;
17 – воздушный фильтр;
18 – толкатель;
19 – возвратная пружина толкателя;
20 – пружина клапана;
21 – клапан;
22 – втулка корпуса клапана;
23 – буфер штока;
24 – корпус клапана;
А – вакуумная камера;
В – атмосферная камера;
С, D – каналы

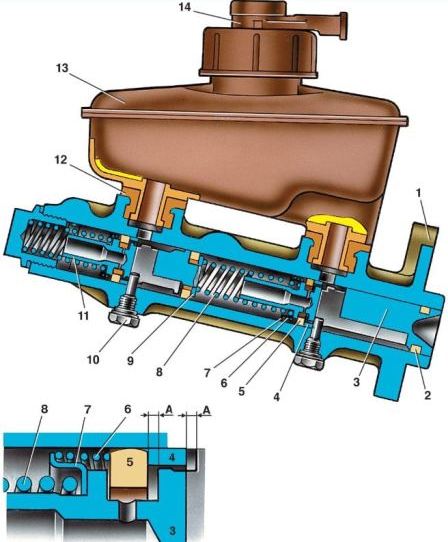

Устройство главного цилиндра тормоза:
1 – корпус главного цилиндра;
2 – уплотнительное кольцо низкого давления;
3 – поршень привода контура левый передний–правый задний тормоз;
4 – распорное кольцо;
5 – уплотнительное кольцо высокого давления;
6 – прижимная пружина уплотнительного кольца;
7 – тарелка пружины;
8 – возвратная пружина поршня;
9 – шайба;
10 – стопорный винт;
11 – поршень привода контура правый передний–левый задний тормоз;
12 – соединительная втулка;
13 – бачок;
14 – датчик аварийного уровня тормозной жидкости; А – зазор
Снятие и установка.
При снятии вакуумного усилителя, главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.
Порядок снятия: • отсоедините толкатель вакуумного усилителя от педали;
• отверните гайки крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону;
• отсоедините от усилителя шланг;
• отверните гайки, крепящие вакуумный усилитель к щитку передка кузова и снимите усилитель.
Установку вакуумного усилителя проводите в обратном порядке.
