Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника на Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Верхняя крышка двигателя (бензиновые двигатели 1.6, 1.8 и 2.0 л)

1. Для снятия выверните болты и гайки (стрелки) снимите крышку(и) двигателя.

Снятие крышки двигателя Audi A4

2. Снимите, при необходимости, правую верхнюю крышку двигателя.

3. Отсоедините электромагнитный клапан адсорбера отработавших газов (1) у воздуховода и отложите его в сторону.

Электромагнитный клапан адсорбера отработавших газов Audi A4

4. Выверните винты (стрелки) и снимите воздуховод (2).

5. Установка выполняется в последовательности, обратной снятию.

Верхняя крышка двигателя (бензиновые двигатели 2.4 и 3.0 л

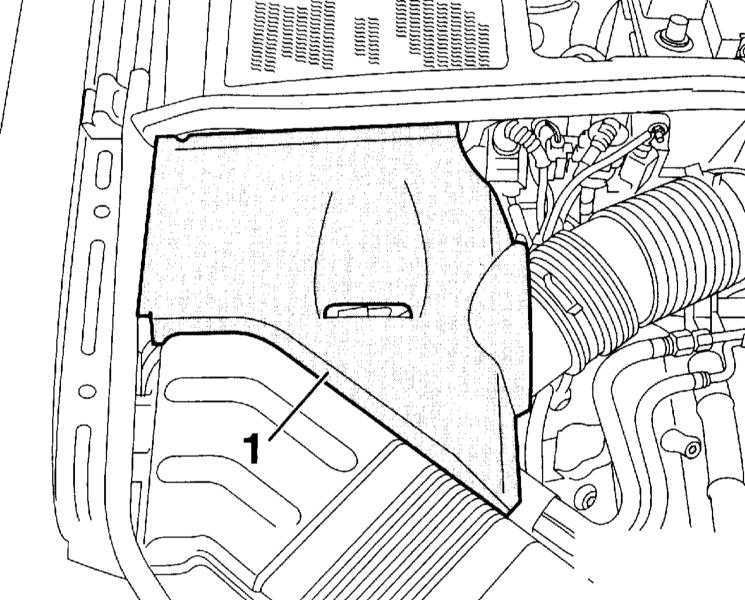

1. Снимите вверх правую крышку двигателя (1) в двигательном отсеке.

Снятие крышки двигателя Audi A4

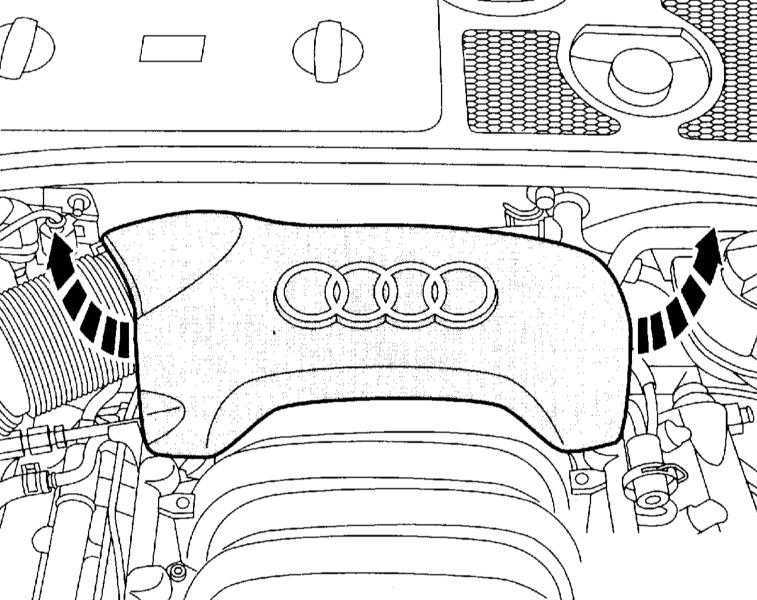

2. Снимите вверх заднюю крышку двигателя в направлении стрелки.

Задняя крышка двигателя Audi A4

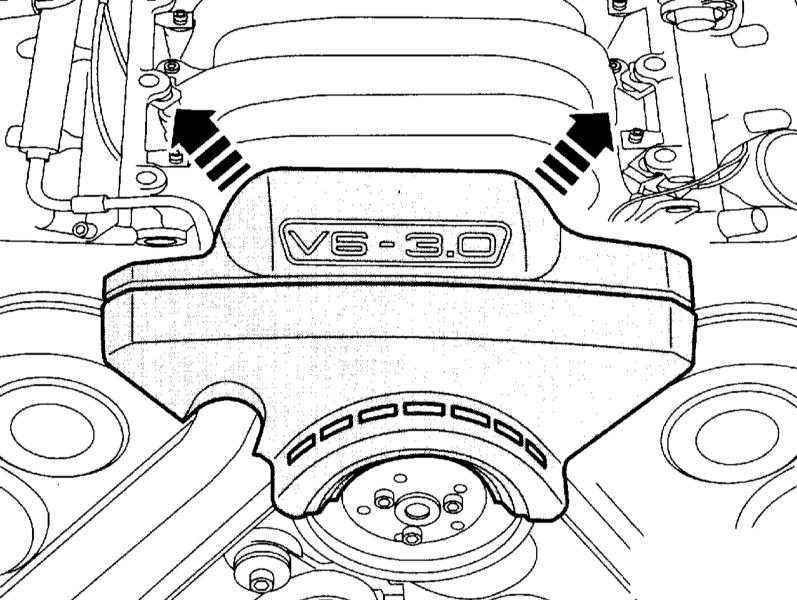

3. Снимите вверх переднюю крышку двигателя в направлении стрелки на сопроводительной иллюстрации.

Передняя крышка двигателя Audi A4

4. При необходимости, отсоедините и выньте боковую верхнюю крышку двигательного отсека.

5. Установка выполняется в последовательности, обратной снятию.

Нижняя защита двигательного отсека

1. Поднимите и установите на подставки переднюю часть автомобиля.

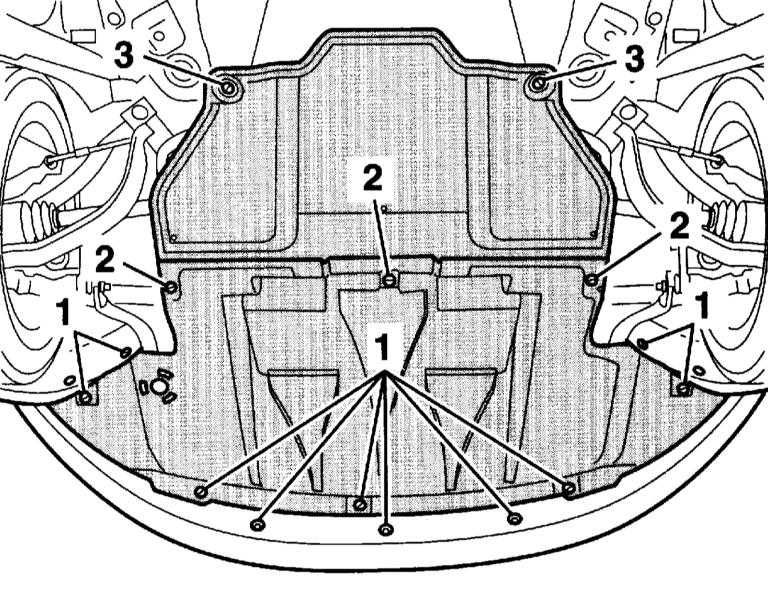

2. Выверните винты (1). Чтобы установить переднюю панель в положение для проведения техобслуживания, необходимо вывернуть только три передних винта.

Снятие нижней защиты двигательного отсека Audi A4

3. Выверните винты (2) и снимите переднюю крышку двигателя с днища.

4. В зависимости от двигателя выверните винты (3) и снимите заднюю крышку двигателя с днища.

5. Установка выполняется в последовательности. обратной снятию.

6. Опустите автомобиль на колёса.

Подрамник

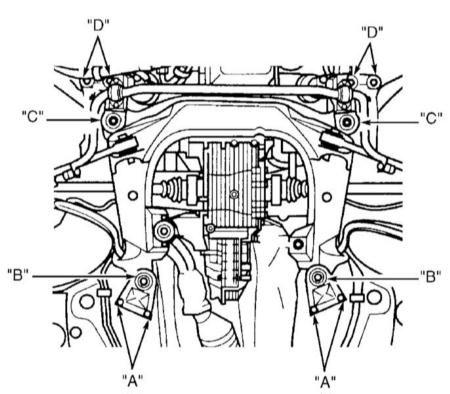

Болты крепления подрамника Audi A4

Болты крепления подрамника.
