Снятие и установка заднего буфера (бампера) Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 12 мм
  • Отвертка крестовая большая

Примечание:

Работу следует выполнять с помощником.
Операции выполняем на смотровой канаве или эстакаде.

Снятие и установка заднего бампера Хендай Солярис

1. Снимаем брызговики. Отворачиваем саморезы крепления подкрылков к заднему бамперу, как описано здесь.

2. Снимаем задние фонари.

Снимаем задние фонари на автомобиле Hyundai Solaris

Примечание:

Крепление блок фары (3 гайки) и фишка​

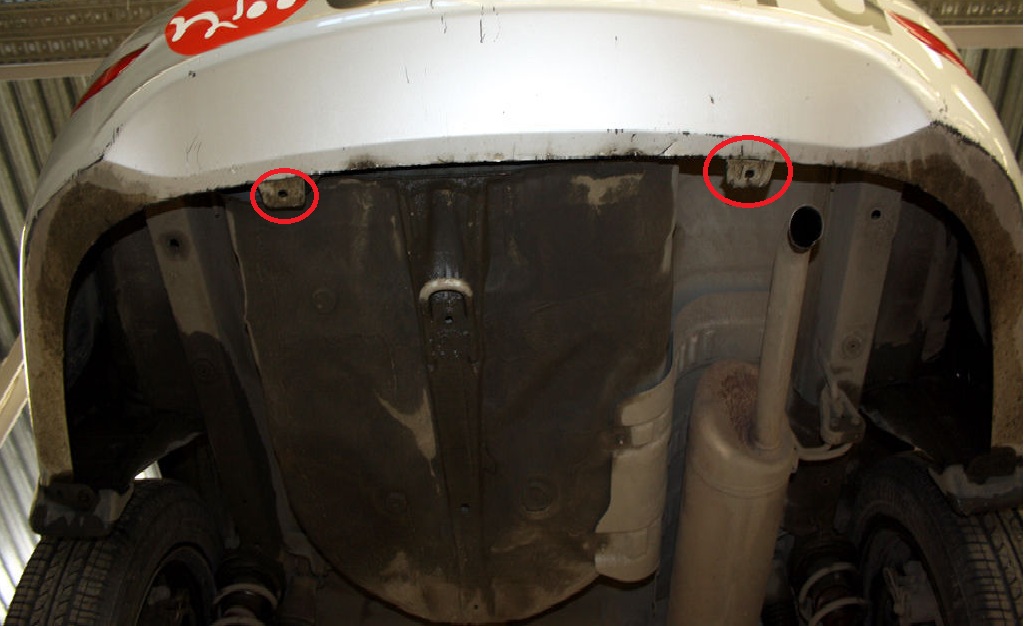

3. Снизу автомобиля, крестовой отверткой выворачиваем фиксаторы двух пистонов крепления бампера к кронштейнам его усилителя.

4. Вынимаем пистоны из отверстий бампера и кронштейна усилителя.

Выворачиваем фиксаторы двух пистонов крепления бампера к кронштейнам усилителя бампера на автомобиле Hyundai Solaris

5. Аналогично вынимаем пистоны верхнего крепления бампера Хендай Солярис к двум кронштейнам усилителя.

Аналогично вынимаем пистоны верхнего крепления бампера к двум кронштейнам усилителя на автомобиле Hyundai Solaris

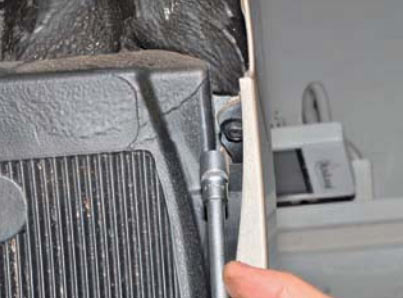

6. Ключом «на 10» отворачиваем с обеих сторон саморезы крепления бампера к задним крыльям.

Отворачиваем с обеих сторон автомобиля саморезы крепления бампера к задним крыльям на автомобиле Hyundai Solaris

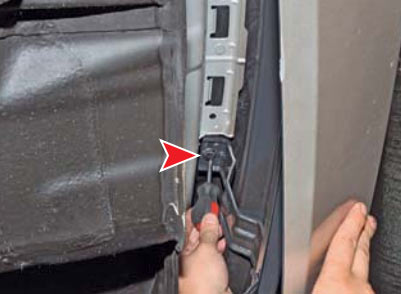

7. Под задними фонарями бампер крепится пистоном и саморезом. Крестовой отверткой выворачиваем фиксатор и саморез.

Под задними фонарями бампер крепится пистоном и саморезом на автомобиле Hyundai Solaris

Примечание:

Аналогичные операции выполняем с левой стороны.

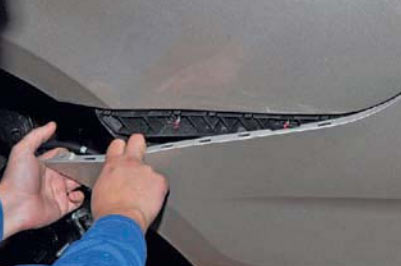

8. Преодолевая сопротивления фиксаторов пластмассового держателя, отделяем левую боковину бампера от кузова.

Отделяем левую боковину бампера от кузова на автомобиле Hyundai Solaris

9. Поддерживая левую сторону бампера, аналогично оттягиваем правую боковину бампера от кузова.

10. Снимаем задний бампер на Хендай Солярис.

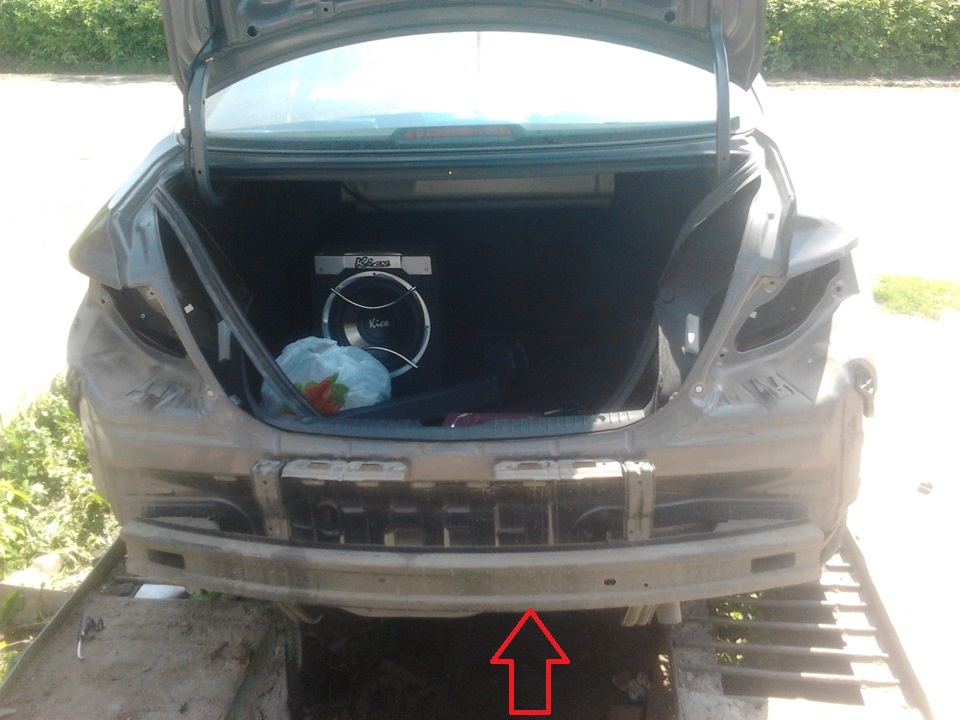

11. Под задним бампером установлен усилитель.

Усилитель заднего бампера на автомобиле Hyundai Solaris

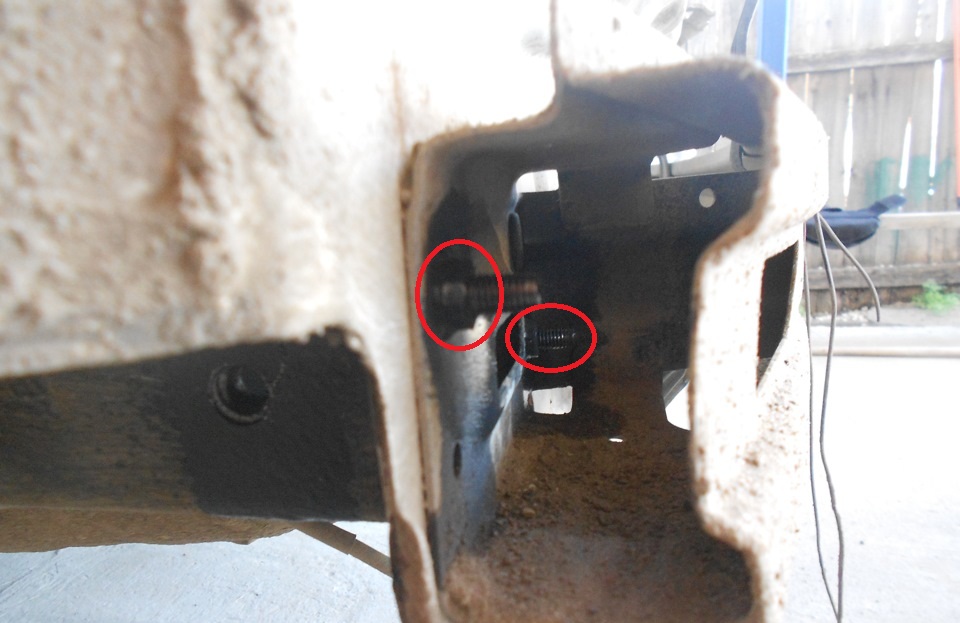

12. Для снятия усилителя заднего бампера, с каждой стороны ключом «на 12» отворачиваем по 2 болта крепления фланцев усилителя бампера к кузову.

Откручиваем по два болта крепления усилителя бампера к автомобилю Hyundai Solaris

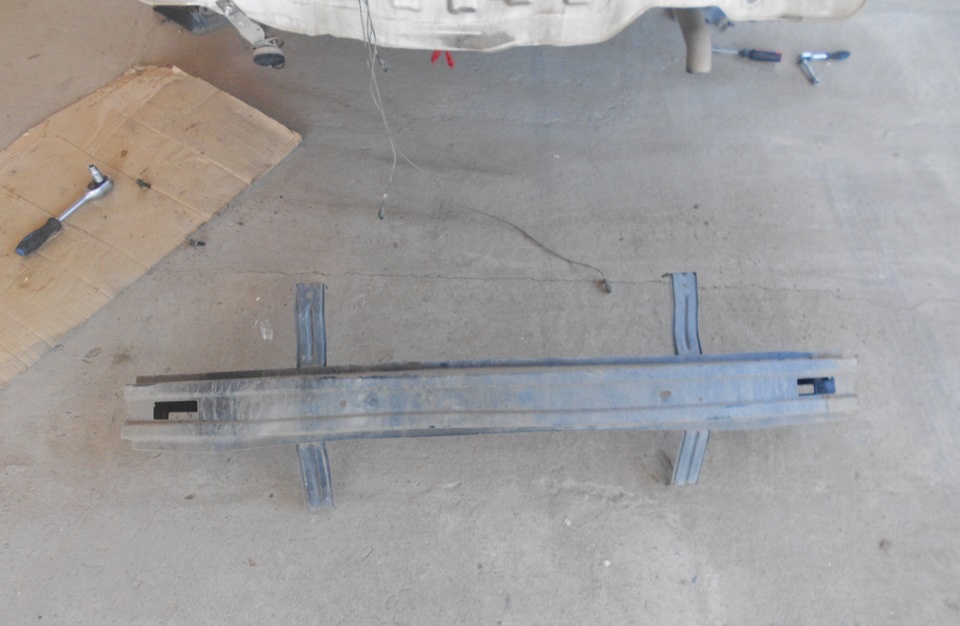

13. Снимаем усилитель.

Снимаем усилитель бампера на автомобиле Hyundai Solaris

14. Устанавливаем усилитель и задний бампер на Хендай Солярис в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://carpedia.club
