Снятие и установка замка крышки багажника Chevrolet Lacetti 2004 - 2013

Вот, наконец, центральный замок на моем Лачетти работает без нареканий. Похоже на то, что вся свистопляска с центральным замком началась с неисправности концевого выключателя двери багажника, который интегрирован в замок.

Проблемы с выключателем я стал замечать еще в начале зимы — плафон освещения багажного отсека иногда не включался при закрытых дверях салона (в Lacetti SW свет в багажнике включается при открытии любой двери салона и двери багажного отсека при закрытых салонных). Обратил внимание что происходит это в морозы, потому грешил на присутствие воды в замке, но использование вытесняющих влагу спрэев ничего не дало и к весне плафон перестал включаться при открывании двери багажника окончательно.

Двери салона закрыты, открыта только дверь багажного отсека. Плафон не работает. Автомобиль Chevrolet Lacetti SW

Для начала была проверена и отремонтирована, в случае необходимости, вся проводка двери багажника — ничего не изменилось.  Решил поменять замок.
Первым делом подобрал и заказал нужную деталь.

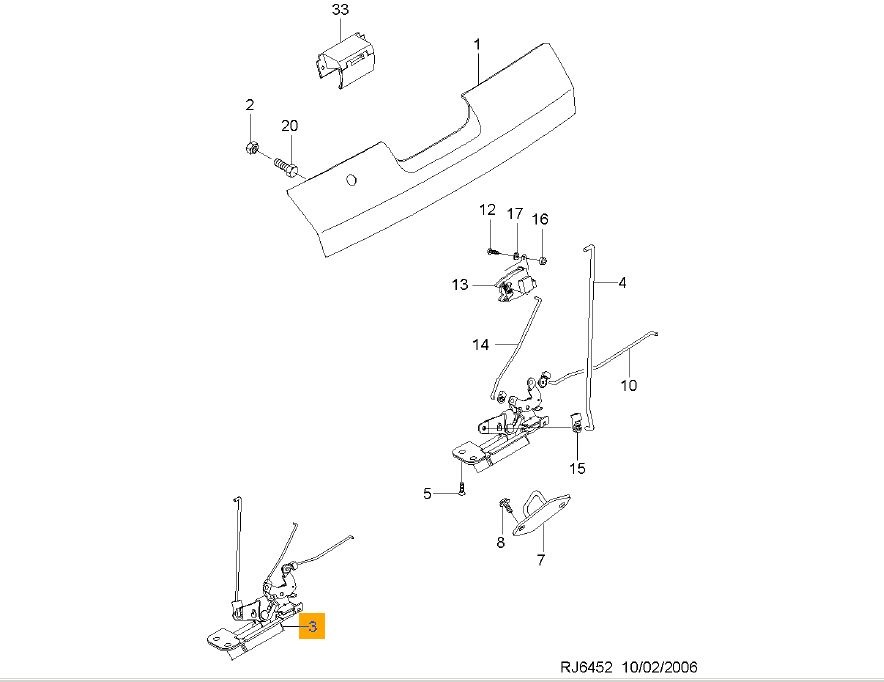

Скриншот программы GM EPC. Под номером 3 замок двери багажника GM 96435002 для Chevrolet Lacetti SW

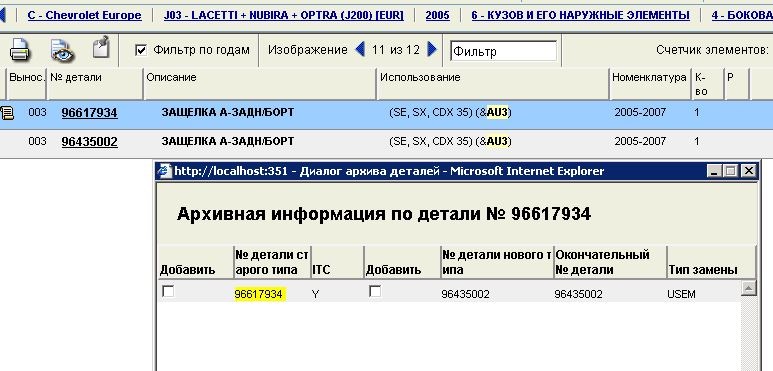

Скриншот программы GM EPC. Заказ делал по новому номеру GM 96435002. Согласно программе GM EPC, для всех Chevrolet Lacetti деталь является одинаковой.
Четыре дня ожидания и запчасть в моих руках.

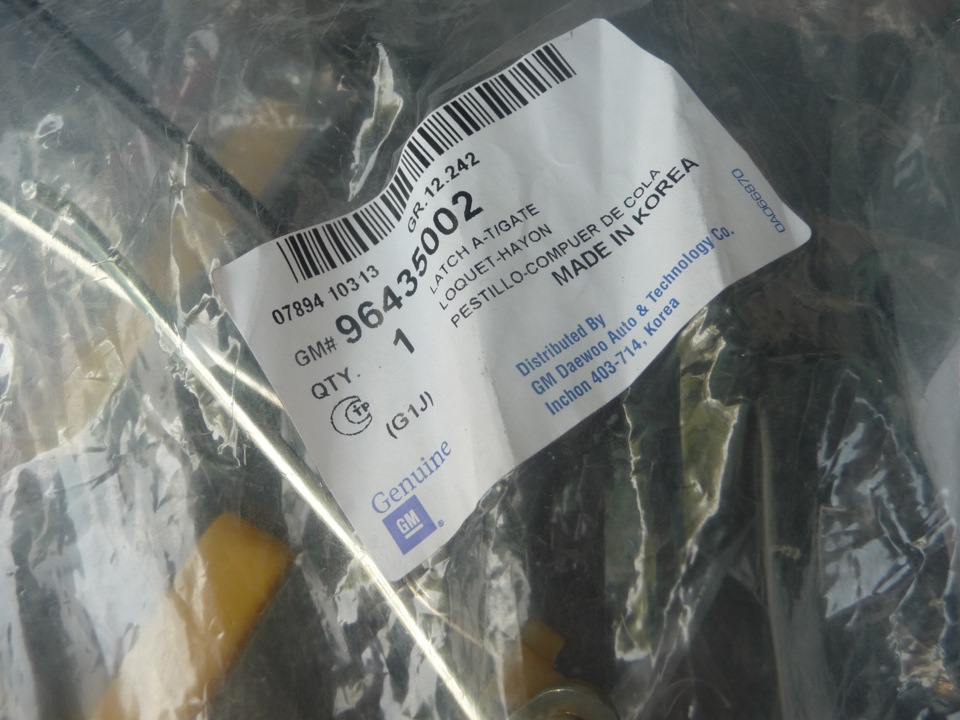

Замок двери багажника GM 96435002 для Chevrolet Lacetti SW.
Для замены замка двери багажника необходимо снять облицовку (обшивку) двери.

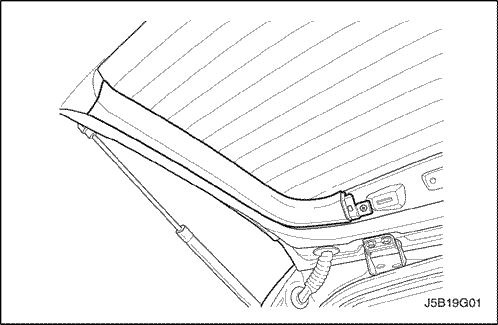

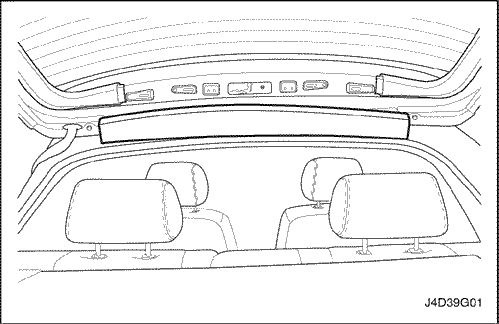

Первой снимаем центральную накладку. Держится она пружинных металлических клипсах, потому просто подручным инструментом цепляем ее и снимаем.

Скриншот с сайта Руководство по ремонту Chevrolet Lacetti — Шевроле Лачетти

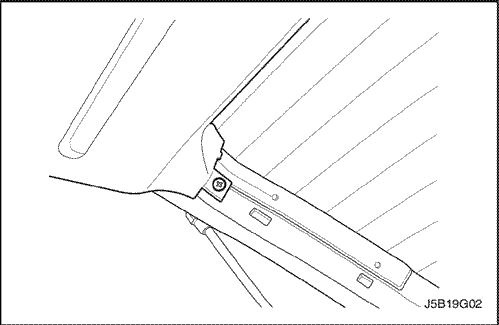

Далее выкручиваем по одному саморезу с каждой стороны и снимаем боковые накладки.

Скриншот с сайта Руководство по ремонту Chevrolet Lacetti — Шевроле Лачетти

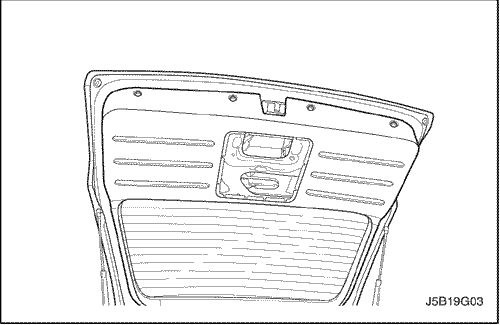

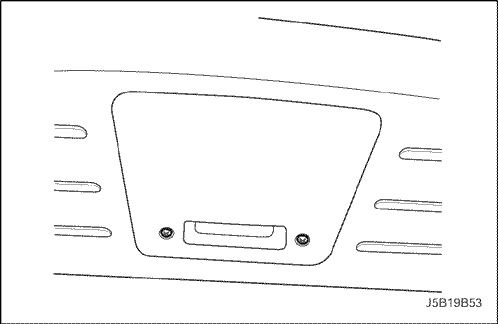

Теперь, выкрутив очередную пару саморезов, снимаем крышку для доступа в полость двери.

Скриншот с сайта Руководство по ремонту Chevrolet Lacetti — Шевроле Лачетти
И снова нашему взору предстают саморезы. С помощью отвертки избавляемся и от них, по одному с каждой стороны.

Скриншот с сайта Руководство по ремонту Chevrolet Lacetti — Шевроле Лачетти.

Теперь по периметру обшивки демонтируем пластиковые клипсы, всего восемь штук.

Скриншот с сайта Руководство по ремонту Chevrolet Lacetti — Шевроле Лачетти .
И не сильным рывком вниз снимаем последнюю часть облицовки двери багажника.
Теперь у нас все готово для замены старого замка на новый. Сначала снимаем три тяги замка: длинную тягу со стороны ручки двери, одну короткую со стороны личинки замка и еще одну короткую со стороны электропривода замка. Дальше выкручиваем три болта крепления замка к двери багажника.

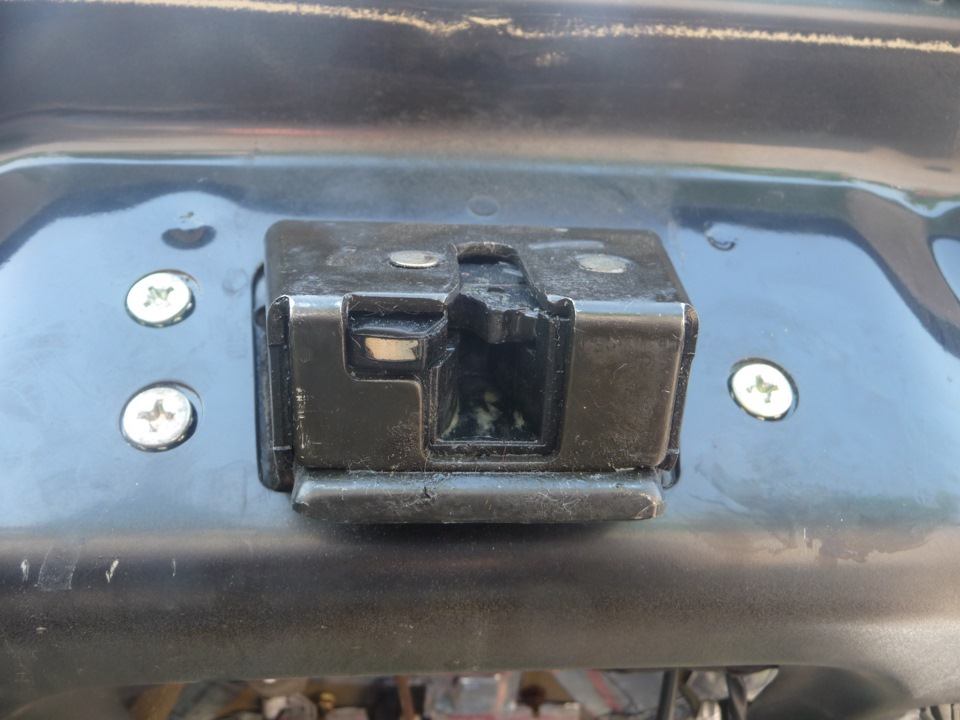

Замок двери багажника GM 96435002. Автомобиль Chevrolet Lacetti SW (Шевроле Лачетти универсал)
Снимаем старый неисправный замок.

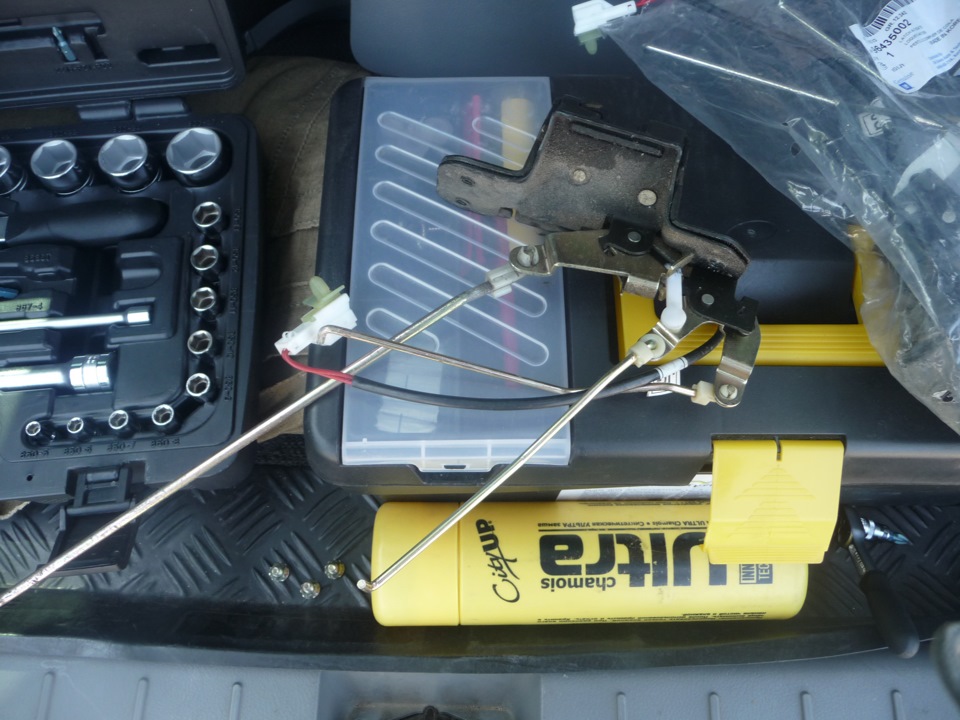

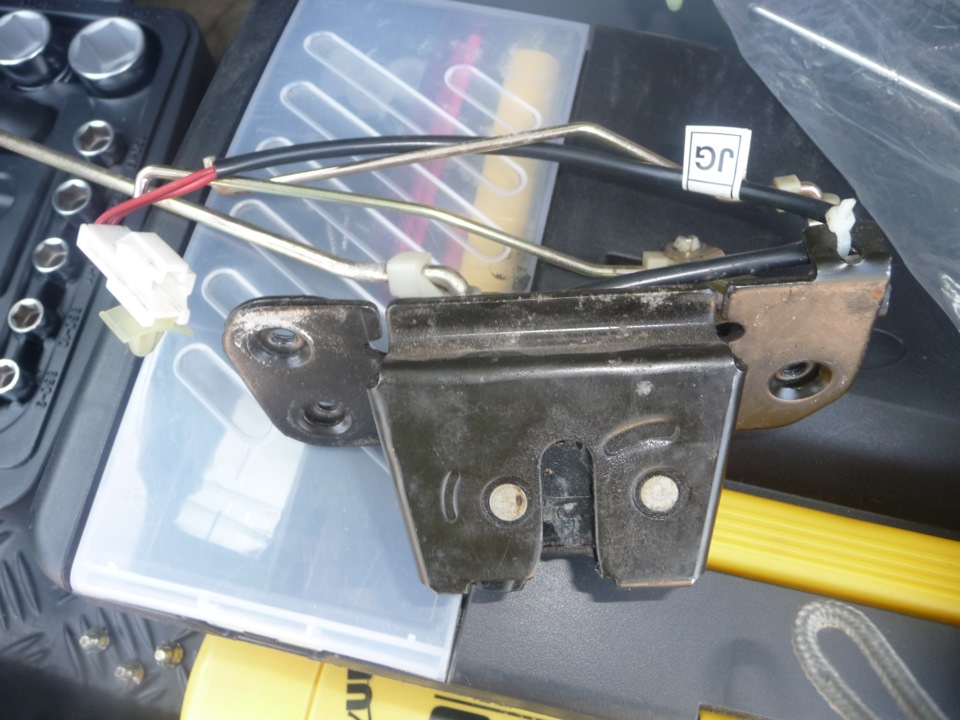

Замок двери багажника GM 96435002. Автомобиль Chevrolet Lacetti SW

Замок двери багажника GM 96435002. Автомобиль Chevrolet Lacetti SW
Внешне деталь в довольно приличном состоянии, однако, концевой выключатель не исправен, что мною было ранее установлено простым подключением нового замка к разъему.
Согласно программе, тяги на замке должны быть в количестве трех штук, оказалось две.

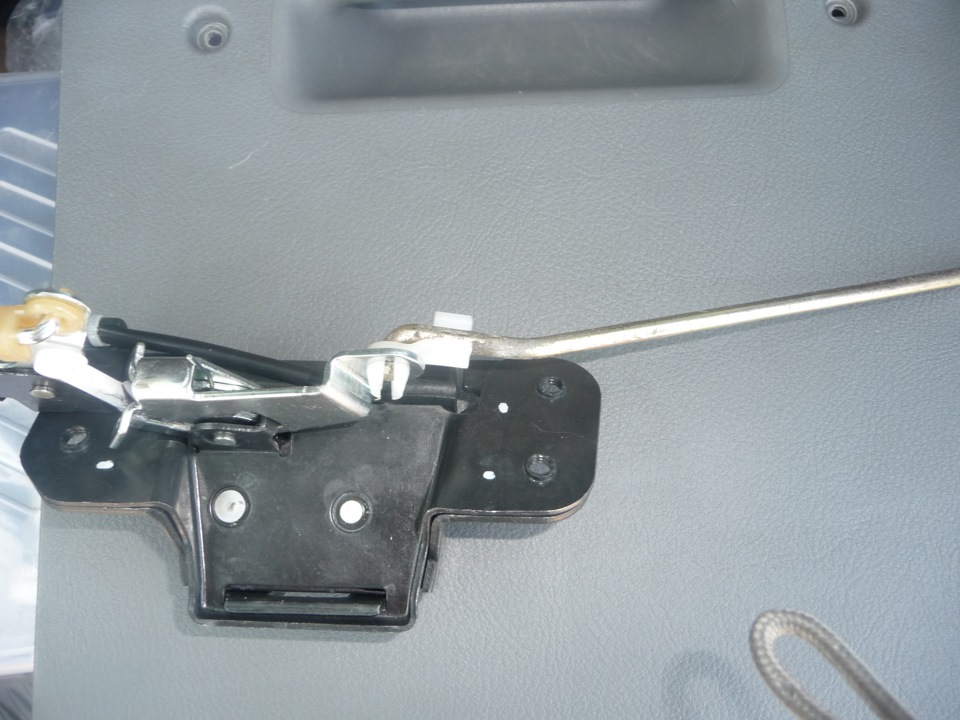

Замок двери багажника GM 96435002 для Chevrolet Lacetti SW.
Установил старую.

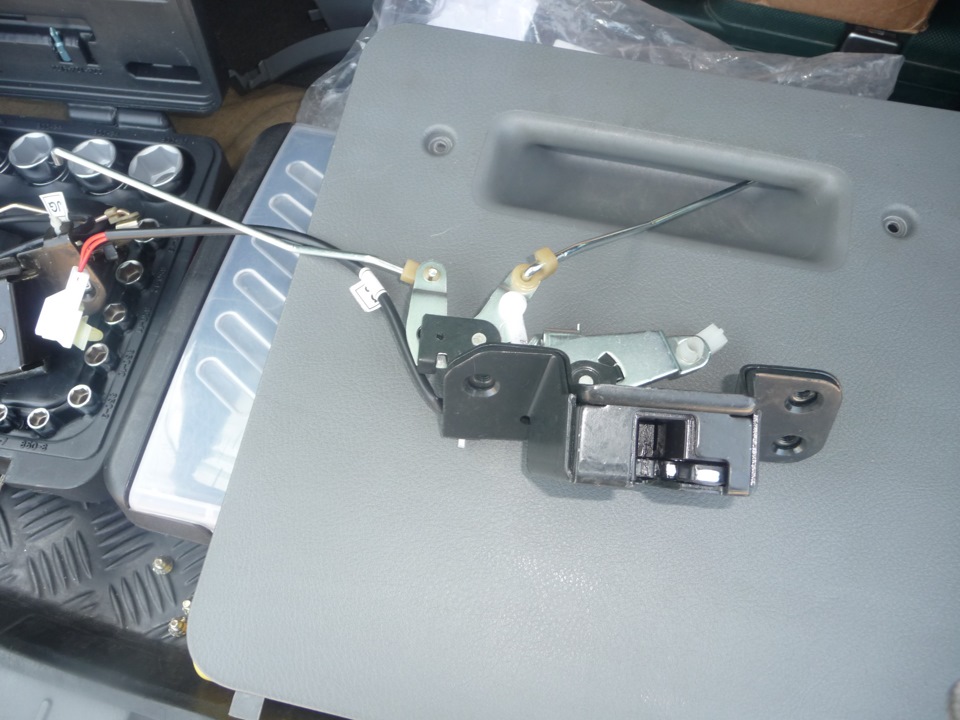

Замок двери багажника GM 96435002 для Chevrolet Lacetti SW.
Поставил новую детальку на свое место, подсоединил все тяги и электрический разъем.

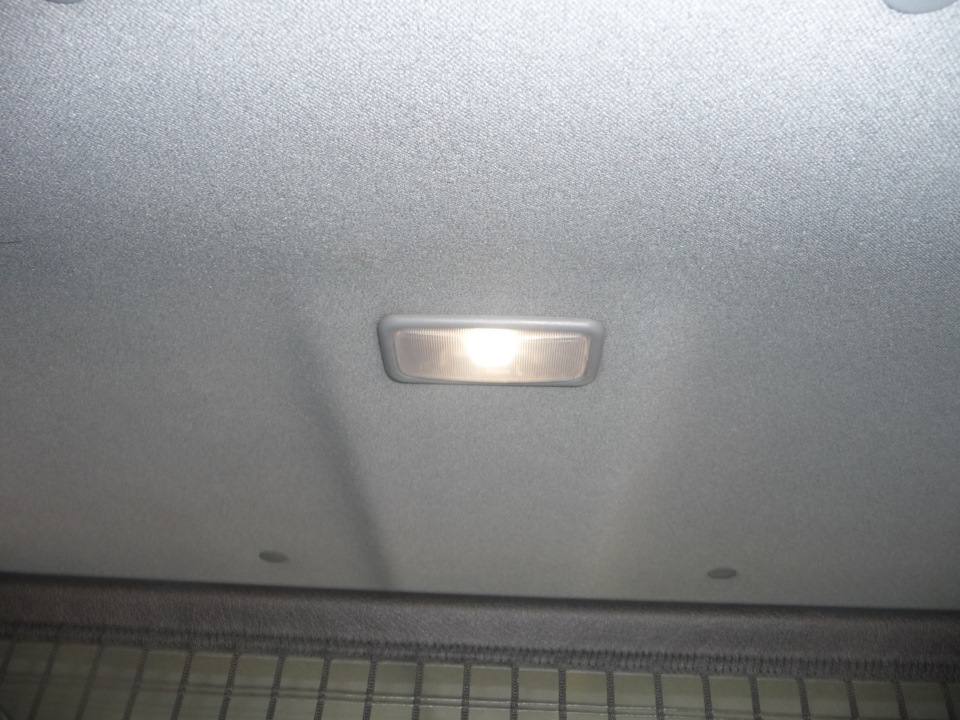

Двери салона закрыты, открыта только дверь багажного отсека. Плафон работает. Автомобиль Chevrolet Lacetti SW
Освещение багажного отсека работает, чему я очень рад. А еще важнее тот факт, что теперь сигнализация автомобиля реагирует на открытие багажника с ключа без снятия с охраны — при неисправном выключателе сигналка молчала…
Остается собрать облицовку двери багажника. Делается это в обратной последовательности.
Уже собрав дверь на работе была обнаружена недостающая тяга замка.

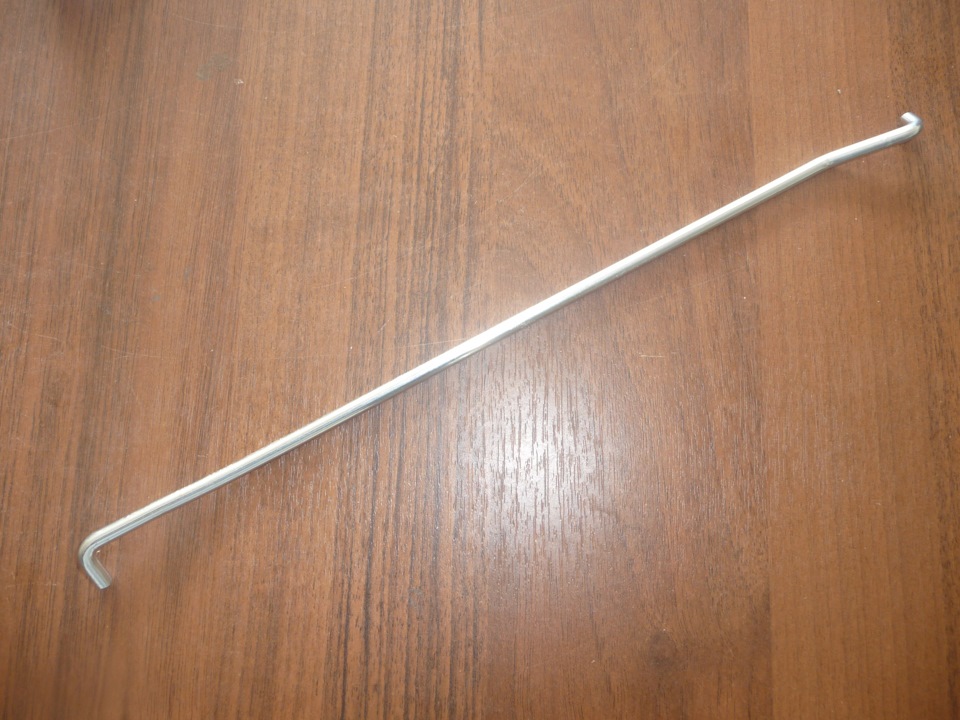

Тяга GM 96617937 от замка к ручке двери багажника автомобиля Chevrolet Lacetti SW. Как видно, у детали есть свой номер, потому она может быть заказана отдельно.
А мы на работе гадали, что же это за деталь и почему ее не в одной накладной нет.  Очень похоже на то, что тяга не была закреплена фиксатором и пробив полиэтиленовый пакет во время транспортировки вывалилась. Ну, ничего. Как-нибудь на досуге воткну ее на место.
На этом, пожалуй, все. Всего доброго и удачи на дорогах!
