Снятие и установка замка крышки багажника Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм

Примечание:

Работу проводим при замене крышки багажника, замка или цилиндрового механизма замка на автомобиле с кузовом седан.

1. Снимаем обивку багажника, как описано здесь

2. Отсоединяем колодку проводов от замка крышки багажника.

Отсоединяем колодку проводов от замка крышки багажника на автомобиле Hyundai Solaris

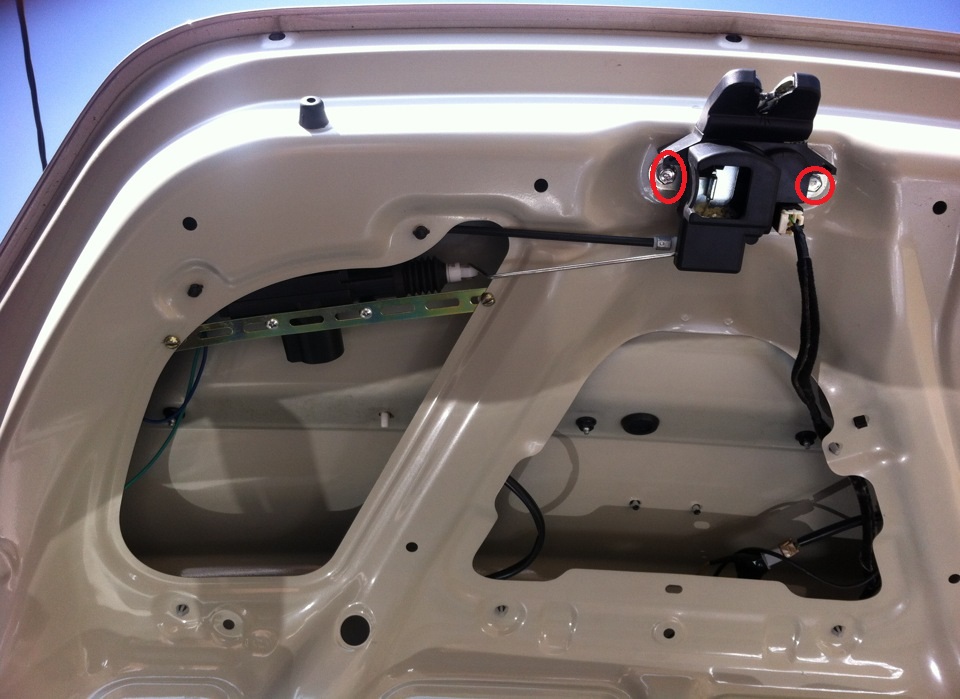

3. Ключом «на 10» отворачиваем два болта крепления замка к внутренней панели крышки багажника.

Отворачиваем два болта крепления замка к внутренней панели крышки багажника на автомобиле Hyundai Solaris

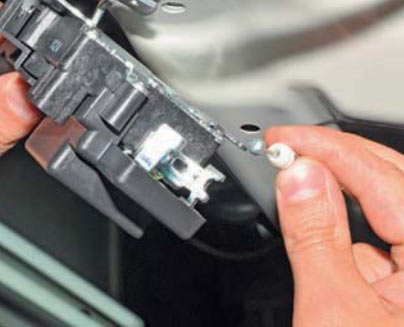

4. Отводим замок от внутренней панели крышки багажника и отсоединяем наконечник троса привода замка от рычага.

Отводим замок от внутренней панели крышки багажника на автомобиле Hyundai Solaris

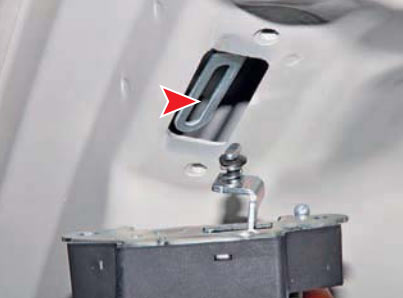

5. Поворачиваем замок так, чтобы рычаг замка вышел из паза тяги привода цилиндрового механизма замка и снимаем замок крышки багажника.

Поворачиваем замок так, чтобы рычаг замка вышел из паза тяги привода цилиндрового механизма замка на автомобиле Hyundai Solaris

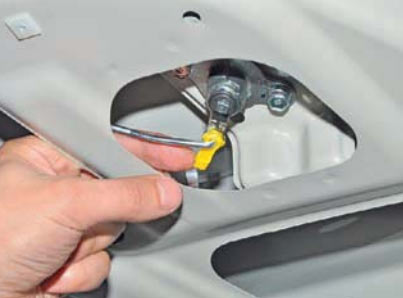

6. Отжав пластмассовый фиксатор тяги цилиндрового механизма замка и, повернув его вокруг оси.

Отжимаем пластмассовый фиксатор тяги цилиндрового механизма замка на автомобиле Hyundai Solaris

7. Вынимаем конец тяги из отверстия рычага цилиндрового механизма замка.

Вынимаем конец тяги из отверстия рычага цилиндрового механизма замка на автомобиле Hyundai Solaris

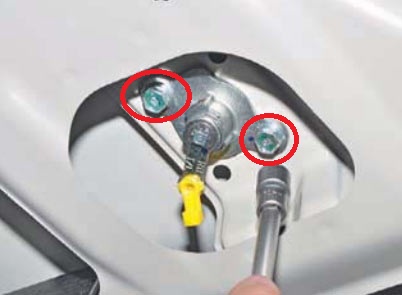

8. Ключом «на 10» отворачиваем два болта крепления цилиндрового механизма.

Отворачиваем два болта крепления цилиндрового механизма на автомобиле Hyundai Solaris

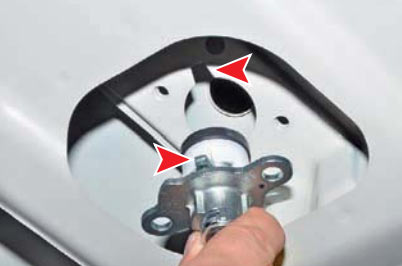

9. Повернув цилиндровый механизм так, чтобы выступ на корпусе механизма совпал с пазом на усилителе крышки багажника, снимаем механизм.

Снимаем цилиндровый механизм замка на автомобиле Hyundai Solaris

Примечание:

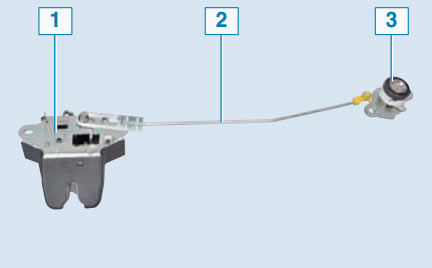

Замок крышки багажника, тяга привода, цилиндровый механизм замка.​

Замок крышки багажника, тяга привода, цилиндровый механизм замка на автомобиле Hyundai Solaris

1 - Замок крышки багажника;

2 - тяга привода;

3 - цилиндровый механизм замка.

10. Устанавливаем замок и привод замка крышки багажника в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://carpedia.club
