Снятие и замена шаровой опоры Hyundai Tucson I 2004 - 2010

Инструменты:

• Пневмогайковерт
• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Домкрат телескопический
• Вороток под торцевую насадку 3/4"
• Динамометрический ключ
• Насадка на вороток 17 мм
• Насадка на вороток 32 мм
• Плоскогубцы
• Съемник шаровых опор

Детали и расходники:

• Аэрозольная смазка типа WD-40

• Шаровая опора (каталожный номер шаровой опоры Хендай 51760-2E000)

Примечание:

В этой статье описана замена шаровых опор Хендай Туссан.

Признаки неисправности шаровых опор:

• Стук при проезде неровностей с небольшой скоростью.
• Увеличение усилия на рулевом колесе, скрип в передней части машины при повороте руля.
• Автомобиль неустойчиво движется по прямой из-за виляния передних колес.
• Неравномерный износ шин.

Корпус шаровой опоры крепится к поворотному кулаку.

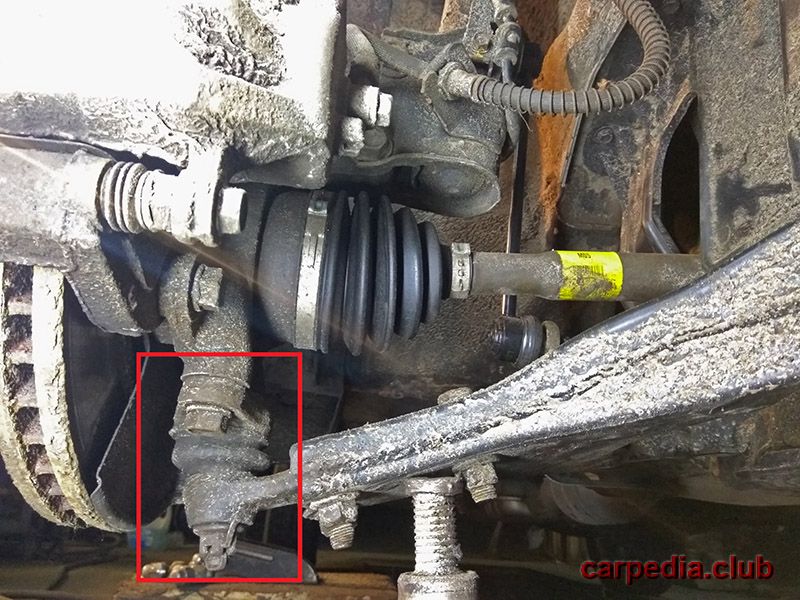

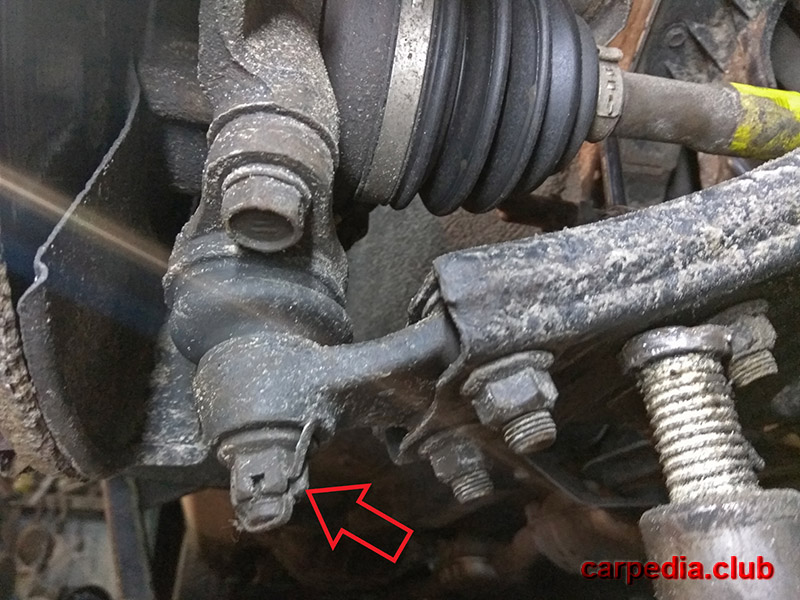

Расположение шаровой опоры.

Можно использовать аэрозольную смазку типа WD-40,  чтобы быстрее и легче открутить болты шаровой опоры.

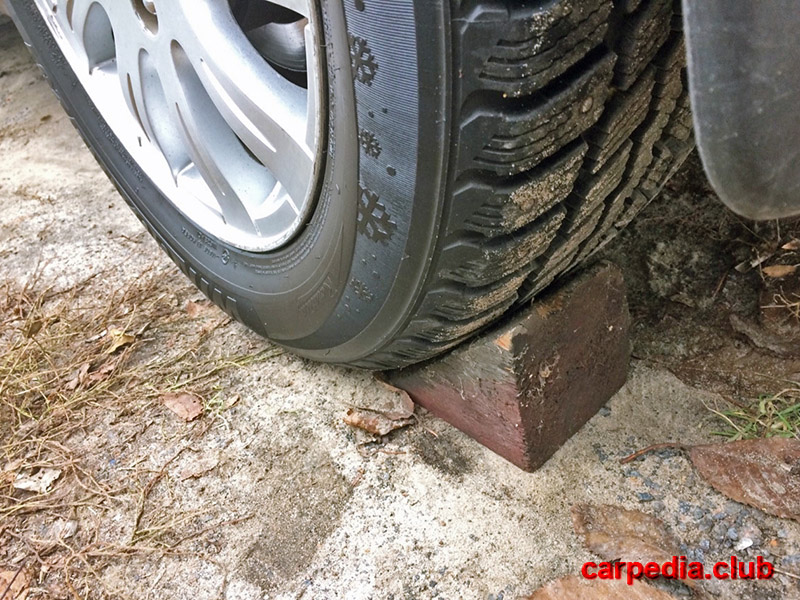

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под задние колеса.

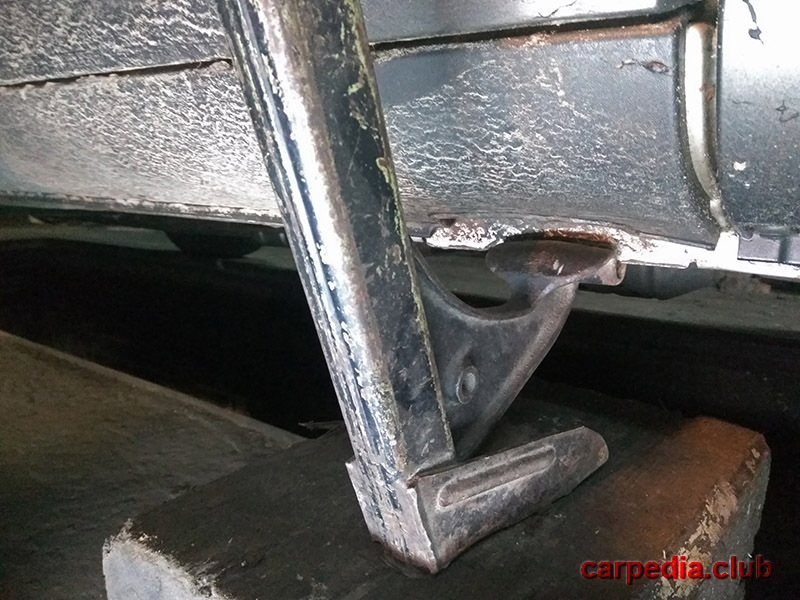

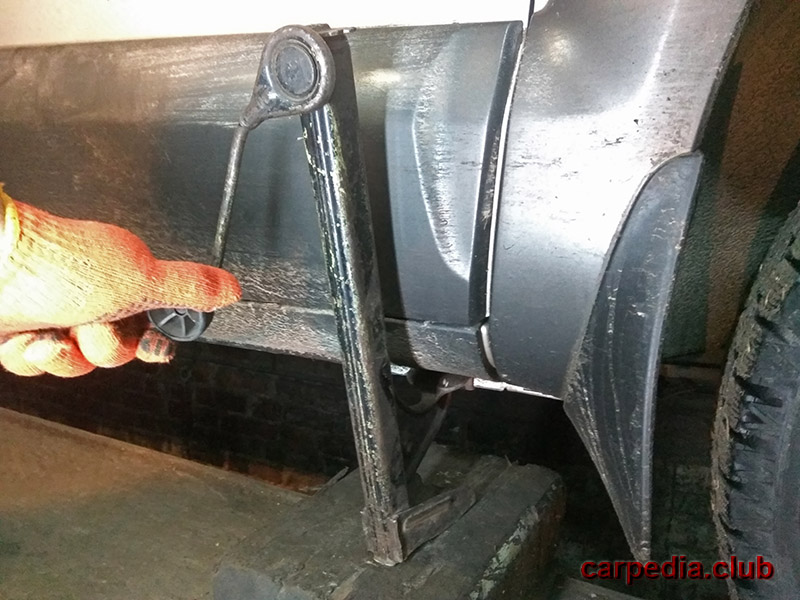

2. Приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры.

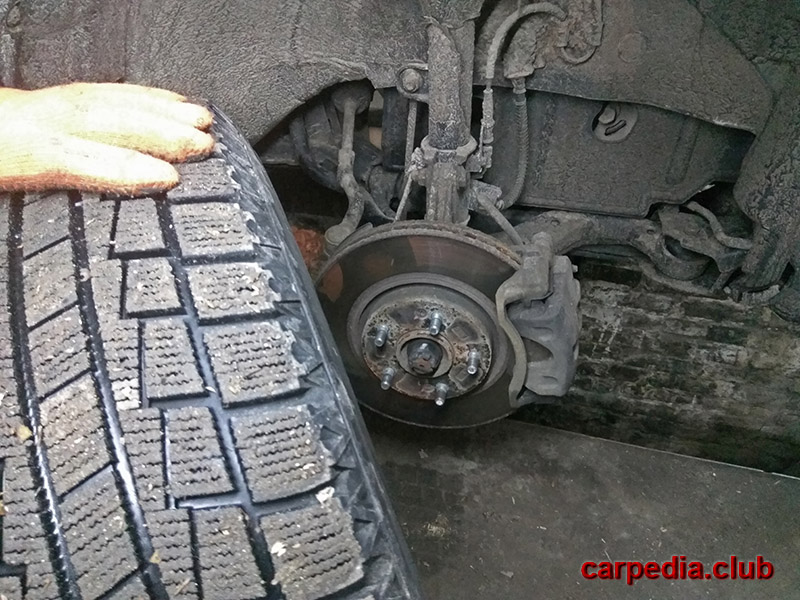

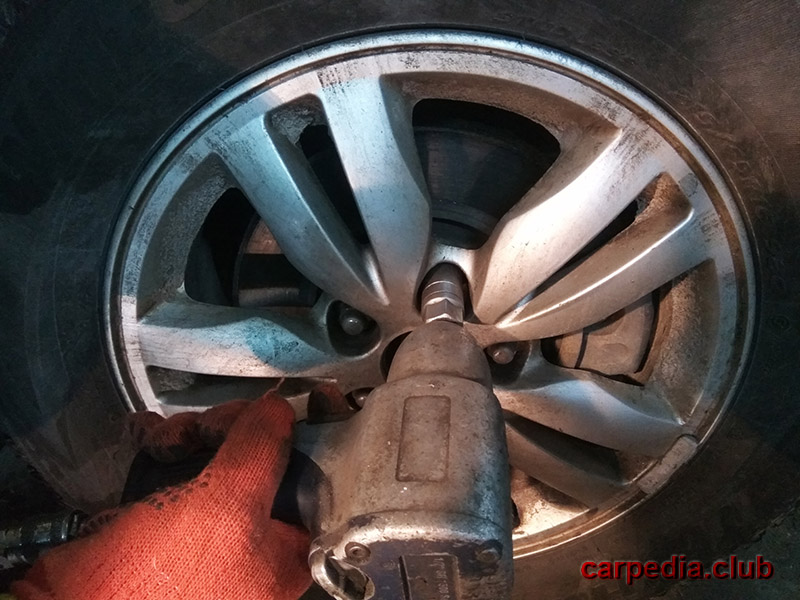

3. Открутите колесные гайки и снимите колесо.

Примечание:

Если у вас нет пневмогайковерта, то сначала нужно балонным ключом ослабить крепления гаек колеса, приподнять переднюю часть автомобиля с помощью домкрата, установить автомобиль на надежные опоры, и снять колесо.

ПРЕДУПРЕЖДЕНИЕ:

Закрутка и затяжка гаек пневмогайковертом строго запрещена.

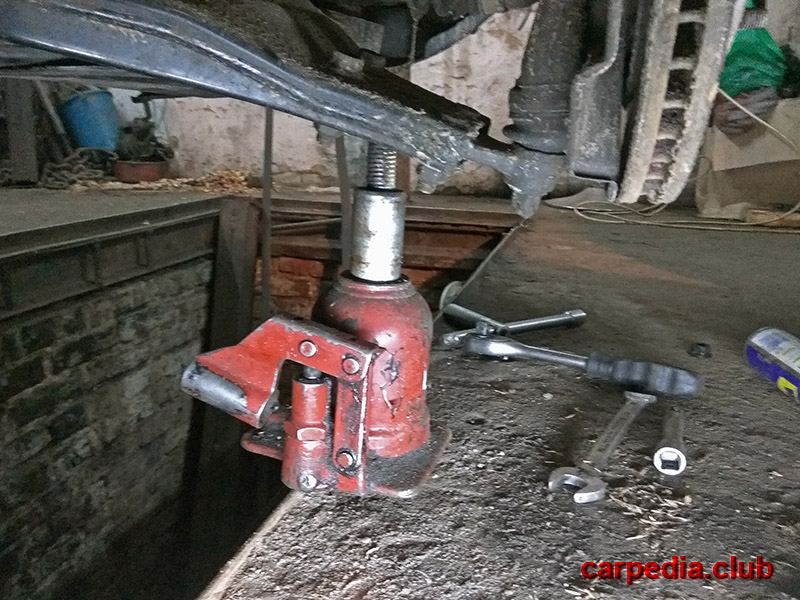

4. Установите домкрат и немного поддомкратьте рычаг передней подвески.

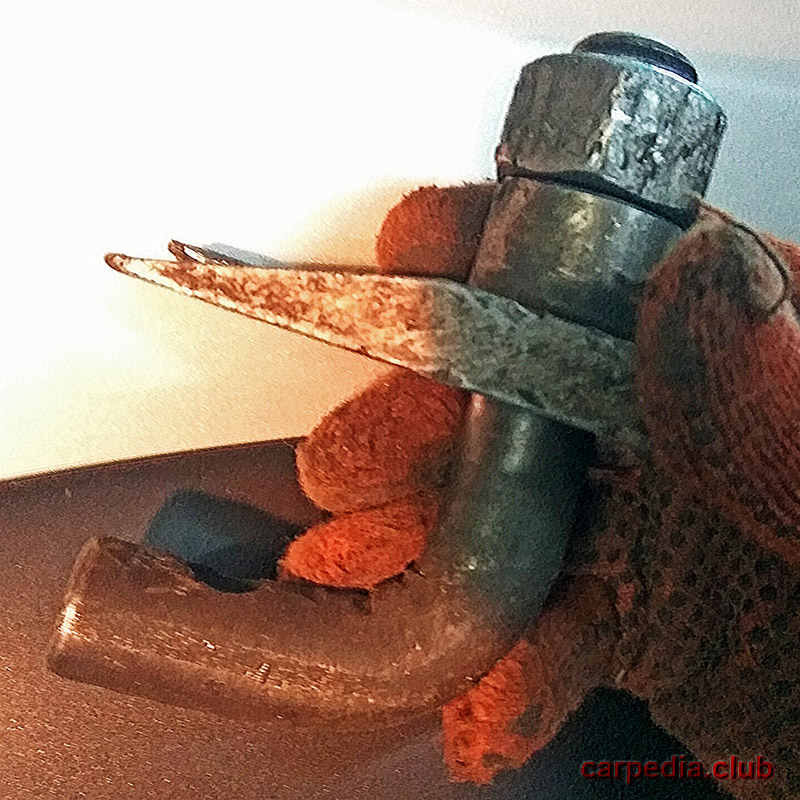

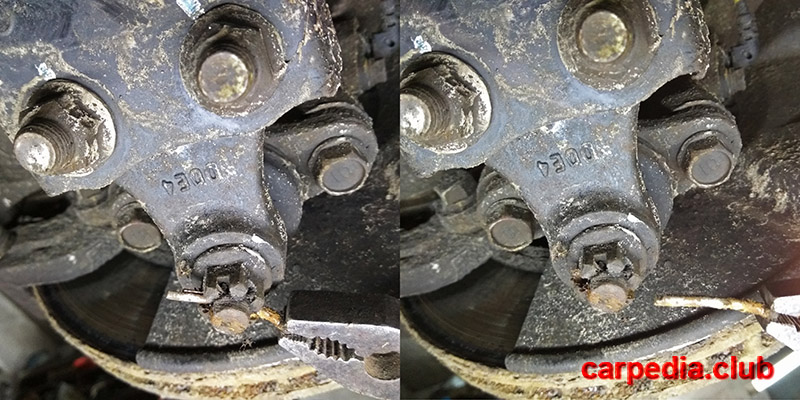

5. Плоскогубцами отогните и извлеките шплинт с гайки крепления пальца шаровой опоры к рычагу подвески.

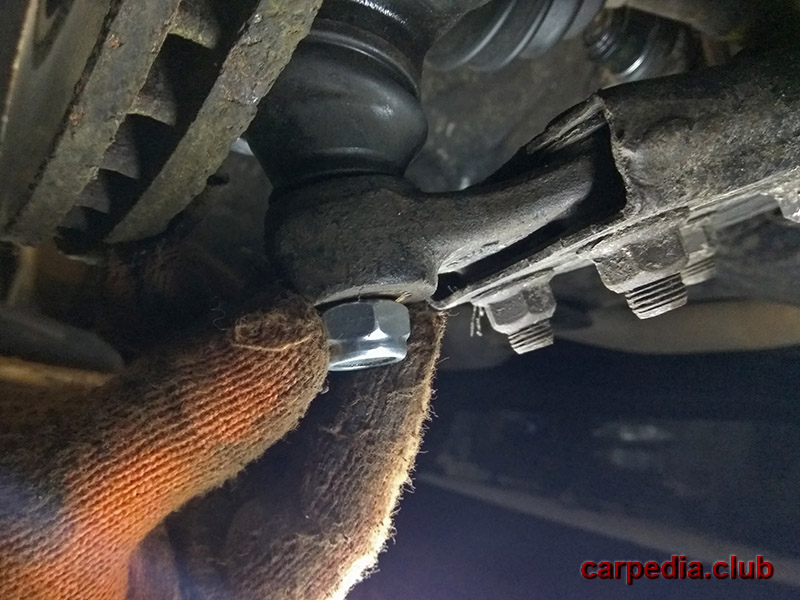

6. Отверните гайку крепления пальца шаровой опоры к рычагу подвески.

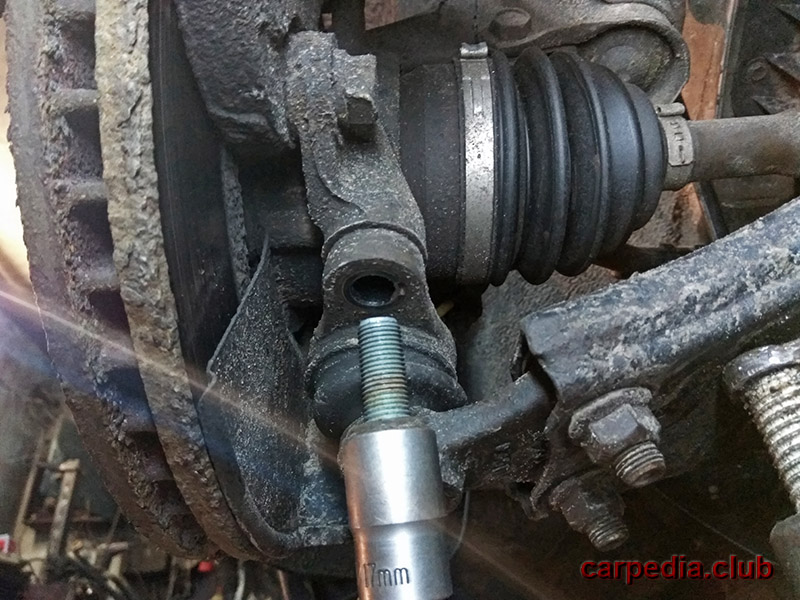

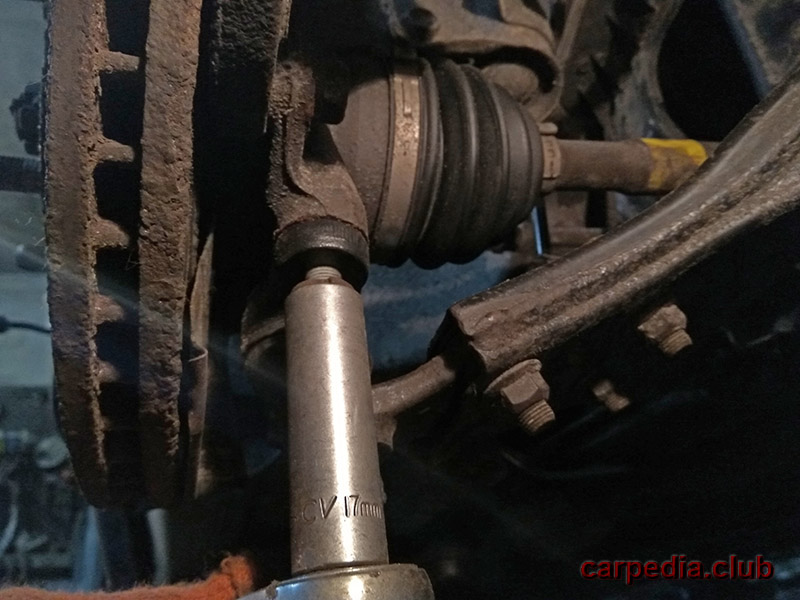

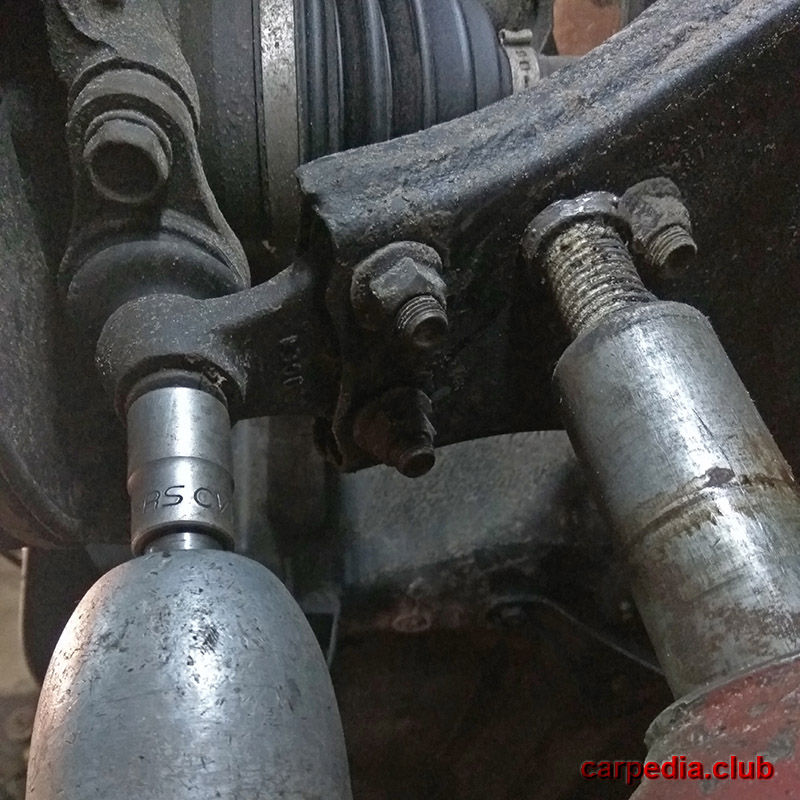

7. Выверните два болта крепления шаровой опоры к поворотному кулаку.

8. Установите съемник шаровых опор и извлеките шаровою из рычага.

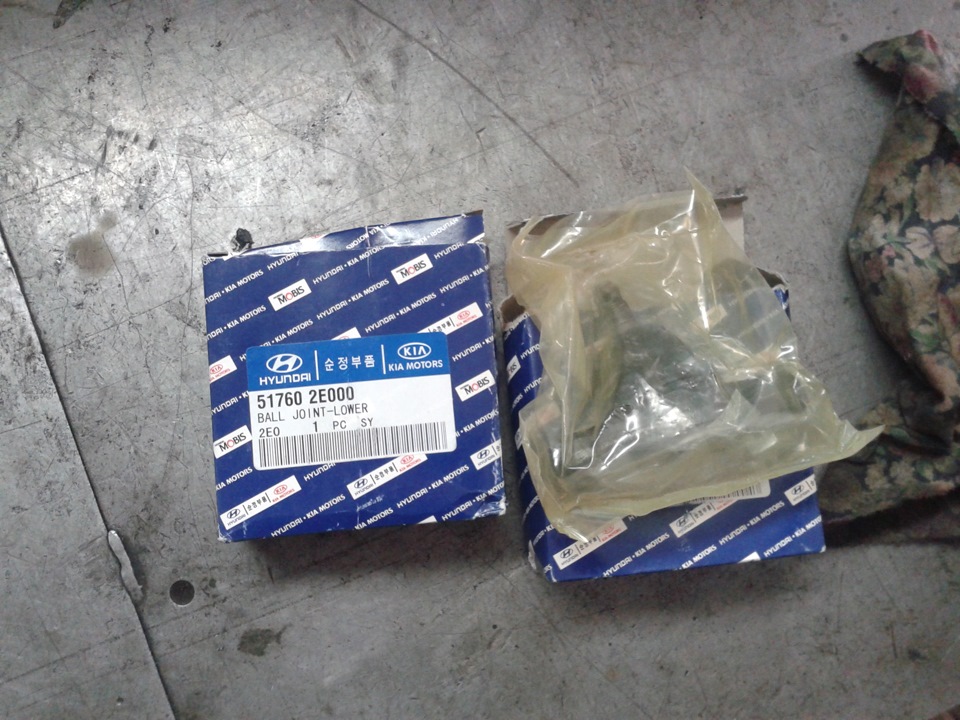

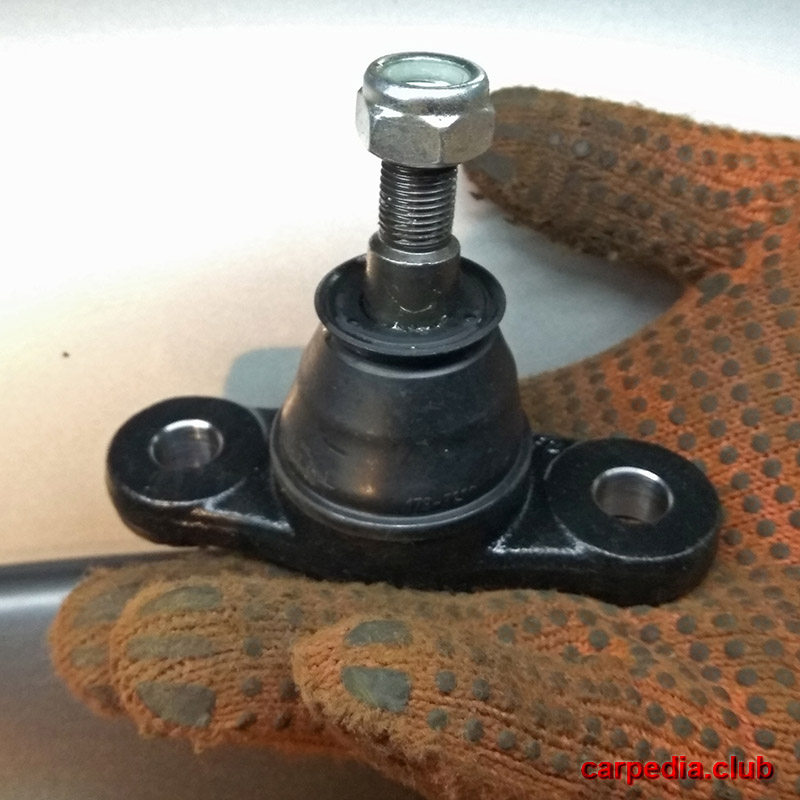

Шаровая опора Хендай.

9. Установка шаровой опоры Хендай Туссан производится в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ:

При установке не повредите защитный чехол шаровой опоры.

10. Установите переднее колесо в порядке, обратном снятию.

Примечание:

Опустив автомобиль на землю, несколько раз сильно качните его. Затяните гайку крепления пальца шаровой опоры моментом 100-120 Н-м, после чего доверните гайку до совпадения ее прорези с отверстием в пальце и установите шплинт.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
