Снятие каркаса панели приборов в автомобиле Ford Focus 2

Работу проводим при повреждении каркаса панели приборов, замене жгута проводов, элементов системы отопления, вентиляции и кондиционирования воздуха.
Отосединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем панель приборов.

Примечание

Разряжаем систему кондиционирования воздуха. Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования воздуха.
В моторном отсеке, на щитке передка…

…головкой «на 10» отворачиваем болт прижимной планки трубок системы кондиционирования воздуха…

…и сдвигаем ее по трубкам.

Отсоединяем от фланца испарителя трубку низкого давления…

…а также трубку высокого давления.
Перед снятием шлангов отопителя, помечаем их с тем, чтобы при последующей установке они были установлены на свои места.

Поворачиваем против часовой стрелки запорную втулку до упора…

…и снимаем шланг с патрубка отопителя.
Аналогично снимаем другой шланг отопителя, при этом из шлангов вытечет небольшое количество охлаждающей жидкости.
Приподнимаем концы шлангов и подвязываем их в верхнем положении, чтобы охлаждающая жидкость не вытекала.

На левой передней стойке вынимаем штеккер антенного провода из колодки.

Преодолевая сопротивление фиксаторов…

…снимаем облицовку порога водительской двери.

Отгибаем ковровое покрытие пола от проема двери.

Ключом «на 10» отворачиваем болт крепления наконечника «минусового» провода и снимаем его.

Поворачиваем фиксатор…

…и разъединяем колодки жгутов проводов.
Снимаем облицовку порога двери переднего пассажира аналогично облицовке порога водительской двери.

Головкой «на 10» отворачиваем два болта крепления наконечников «минусовых» проводов…

…и вынимаем их фиксирующие усики из отверстий порога.

Повернув фиксатор колодки жгута проводов…

…разъединяем колодки черного цвета.

Повернув фиксатор колодки жгута проводов…

…разъединяем колодки серого цвета.

тсоединяем центральные воздуховоды от двух воздуховодов, установленных вдоль туннеля пола…

…и снимаем их.

Справа под панелью приборов снимаем монтажный блок реле и предохранителей, отсоединив от него все колодки жгутов проводов.

Нажав на фиксатор, отсоединяем колодку жгута проводов от блока управления подушками безопасности, установленного на туннеле пола.

Выводим жгут проводов из двух держателей.

Снимаем держатель жгута проводов с отбортовки каркаса панели приборов.

Выводим держатель жгута проводов из отверстия правого кронштейна каркаса.

Выводим другой держатель жгута проводов из отверстия кронштейна.

Выводим держатель верхнего жгута проводов из отверстия кронштейна.

Головкой «на 8» отворачиваем болт крепления наконечника «минусового» провода к кронштейну и снимаем держатель провода, с отбортовки кронштейна.

Головкой «на 10» отворачиваем болт крепления правого кронштейна к каркасу панели приборов…

…и вынимаем длинный болт, который одновременно крепит кронштейн корпуса отопителя.

Ключом Torx T-25 отворачиваем саморез крепления кронштейна к каркасу.

Снимаем трубку со штуцера, расположенного под испарителем системы кондиционирования воздуха.

Головкой «на 10» отворачиваем два болта крепления правого кронштейна к полу…

…и снимаем правый кронштейн каркаса панели приборов.
Аналогично отворачиваем болты и саморез крепления левого кронштейна каркаса панели приборов и снимаем его.
Снимаем рычаги стеклоочистителя со щетками и накладку ветрового стекла.

В моторном отсеке головкой «на 10» отворачиваем два болта крепления кронштейна рулевой колонки.

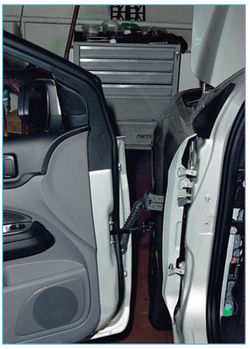

Снимаем передние двери.

В стойках передних дверей с помощью отвертки…

…снимаем резиновые заглушки.

В обеих передних стойках кузова ключом Torx T-55 отворачиваем винты крепления трубы каркаса…

…и вынимаем длинные винты.

С двух сторон головкой «на 10» отворачиваем по два болта крепления каркаса панели приборов к кузову.
Перед снятием каркаса проверяем, все ли места его крепления отсоединены от кузова и разъединены ли все колодки жгутов проводов.

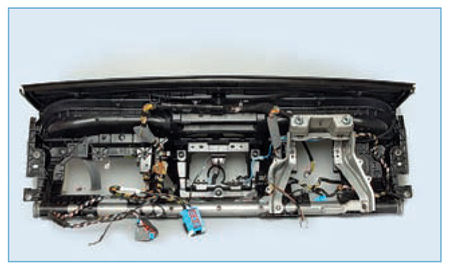

Снимаем каркас панели приборов в сборе с отопителем, воздуховодами и вынимаем через проем передней двери.

В обеих боковинах кузова с внутренней стороны под шумоизоляцией установлены регулировочные распорные втулки.

Для их снятия отверткой поддеваем втулку и извлекаем ее из отверстия боковины.

При снятии каркаса панели приборов, когда выворачиваем длинные болты в передних стойках, внутренние кольца втулок вворачиваются в наружные, тем самым уменьшается длина регулировочных втулок и труба каркаса освобождается.

При установке каркаса панели приборов, когда длинные болты в передних стойках вворачиваются, внутренние кольца втулок выворачиваются из наружных, тем самым длина регулировочных втулок увеличивается, в результате труба каркаса зажимается между регулировочными втулками.
Устанавливаем каркас панели приборов в обратной последовательности.

Каркас панели приборов устанавливается на кузов по трем направляющим.
