Корпус термостата снимаем при обнаружении течи охлаждающей жидкости по стыку между привалочной плоскостью головки блока цилиндров и фланцем корпуса термостата.
Сливаем охлаждающую жидкость.
Снимаем воздухозаборник и снимаем резонатор.

Отсоединяем колодку проводов от датчика температуры охлаждающей жидкости .

Преодолев сопротивление фиксаторов, вынимаем держатель 1 шлангов системы охлаждения из отверстий кронштейна. Сжав концы хомута 2, сдвигаем хомут по шлангу и снимаем шланг отопителя с патрубка корпуса термостата.

Аналогично отсоединяем от патрубков крышки термостата подводящий шланг 1 радиатора и пароотводящий шланг 2.

Головкой «на 10» отворачиваем болт крепления кронштейна держателя шлангов…

…и снимаем его.

Головкой «на 8» отворачиваем девять болтов крепления корпуса термостата к головке блока цилиндров.

Болт, показанный стрелкой, – самый длинный из девяти болтов.

Отделяем корпус насоса от прокладки и снимаем его.

Снимаем прокладку.

Обратите внимание, что в корпусе и прокладке имеются полости для масла и охлаждающей жидкости (см. фото ниже).
Поврежденную прокладку заменяем новой.
Устанавливаем корпус термостата в обратной последовательности.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы.

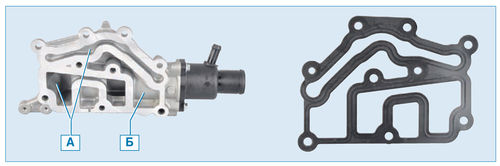

Корпус термостата с прокладкой:

А – масляные полости;
Б – полость для охлаждающей жидкости
