1. Слейте моторное масло.
2. Снимите масляный поддон (нижний) следующим образом:
а. Ослабьте болты в порядке, обратном изображенному на рисунке.
b. Вставьте резец (специнструмент: KV10111100) между верхним и нижним масляными поддонами.
Внимание:
• Не повредите контактные поверхности.
• При отгрузке с завода-изготовителя наносится более прочный герметик по сравнению с герме-тиками, применявшимися ранее. Поэтому не следует пытаться отделить поддон при помощи отвертки с плоским жалом и т.п.

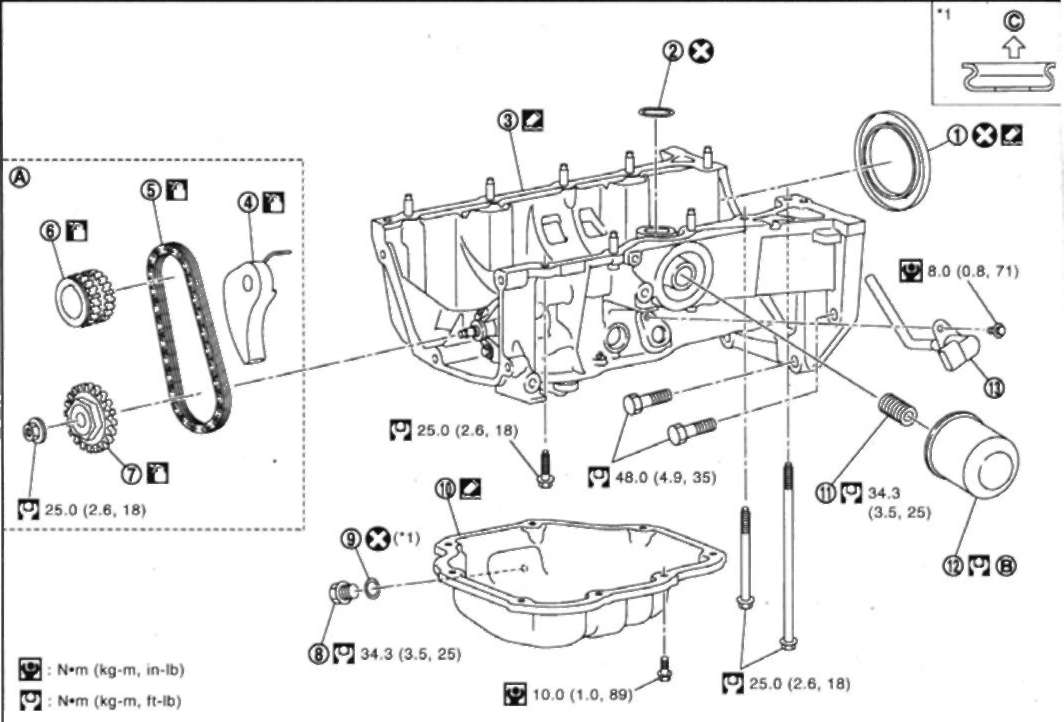

1. Задний сальний
2. Колцевое уплотнение
3. Маслянный поддон (верхний)
4.Натяжитель цепи
5. Цепь привода маслянного насоса
6. Звездочка коленвала
7. Звездочка масляного насоса
8. Пробка сливного отверстия маслянного поддона
9. Шайба
10. Маслянный поддон (нижний)
11. Шпилька маслянного фильтра
12. Маслянный фильтр
13. Датчик уровня масла
