Снятие площадки аккумуляторной батареи Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка плоская средняя
  • Ключ трещоточный
  • Удлинитель
  • Головка на 13 мм

Примечания:

Площадку аккумуляторной батареи демонтируйте при снятии расширительного бачка системы охлаждения, а также для получения доступа к узлам и деталям моторного отсека в его задней левой части.

1. Снимите аккумуляторную батарею, как описано в этой статье.

2. На боковой стороне площадки аккумуляторной батареи отверткой отожмите два фиксатора блока реле предохранителей и снимите его с площадки.

Фиксаторы блока предохранителей двигателя Лада Гранта (ВАЗ 2190)

Снятие блока предохранителей Лада Гранта (ВАЗ 2190)

3. Извлеките держатель жгута проводов блока предохранителей из отверстия на боковой стороне площадки.

Извлечение из кронштейна жгута проводов блока предохранителей Лада Гранта (ВАЗ 2190)

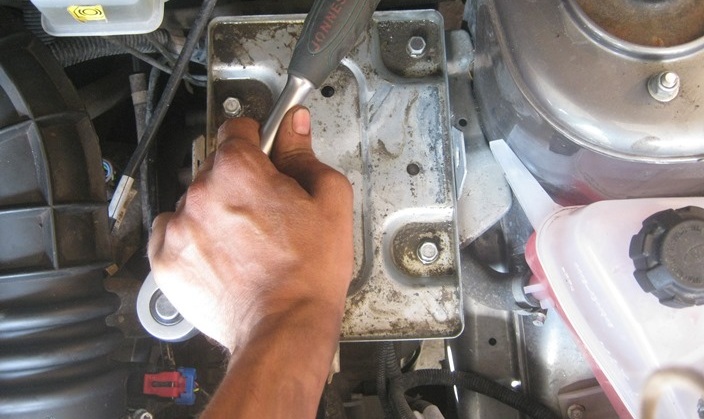

4. Головкой на 13 мм с удлинителем отверните четыре болта крепления основания площадки аккумуляторной батареи к кронштейнам кузова и снимите площадку.

Откручивание болтов крепления площадки аккумуляторной батареи Лада Гранта (ВАЗ 2190)

Снятие площадки аккумуляторной батареи Лада Гранта (ВАЗ 2190)

5. Установите площадку аккумуляторной батареи в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://wiki.zr.ru/258-1_Granta
