Снятие, проверка и установка клапана продувки адсорбера Opel Astra H

Для проверки и установки клапана продувки адсорбера в автомобиле Опель Астра вам потребуется торцовая головка TORX Е10.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

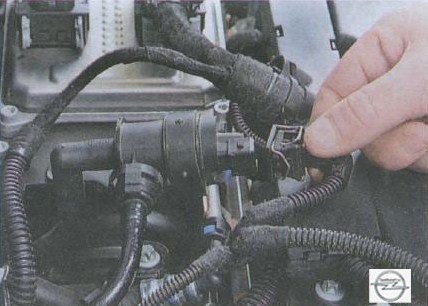

2. Сожмите пружинный фиксатор колодки жгута проводов электромагнитного клапана продувки адсорбера...

3. ...и отсоедините колодку от клапана.

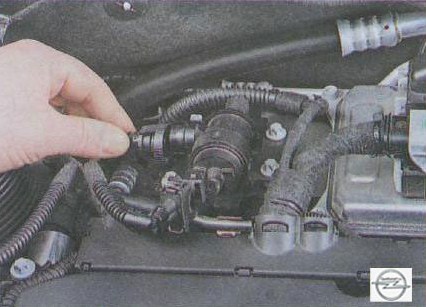

4. Отсоедините от клапана паропровод подачи паров топлива из адсорбера, сжав фиксаторы крепления наконечника трубопровода.

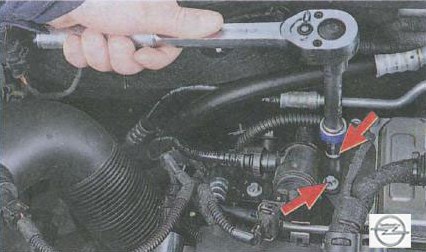

5. Выверните два болта крепления клапана к кронштейну на впускной трубе...

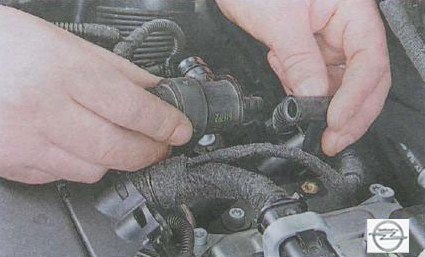

6. ...и снимите клапан, вынимая его штуцер из шланга подачи паров топлива во впускную трубу.

Примечание

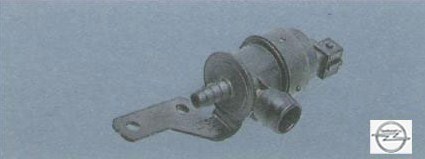

Так выглядит снятый с автомобиля Opel Astra электромагнитный клапан продувки адсорбера. Обратите внимание на его маркировку, чтобы при замене установить такой же клапан.

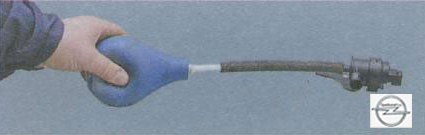

7. Для проверки клапана присоедините отрезком шланга к отводящему штуцеру клапана резиновую грушу и сожмите ее. Воздух должен выйти через клапан, а груша после прекращения на нее воздействия должна остаться в сжатом состоянии.

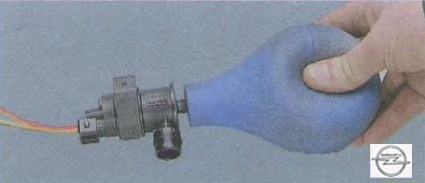

8. Затем подключите к выводам клапана источник постоянного тока напряжением 12 В - клапан должен открыться, а разрежение должно исчезнуть (груша распрямится и при повторном нажатии на нее и отпускании воздух будет свободно прокачиваться через клапан в обоих направлениях). В противном случае замените клапан.

9. Установите электромагнитный клапан продувки адсорбера в порядке, обратном снятию.
