Снятие, проверка и установка механизма переключения передач на Hyundai Matrix

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

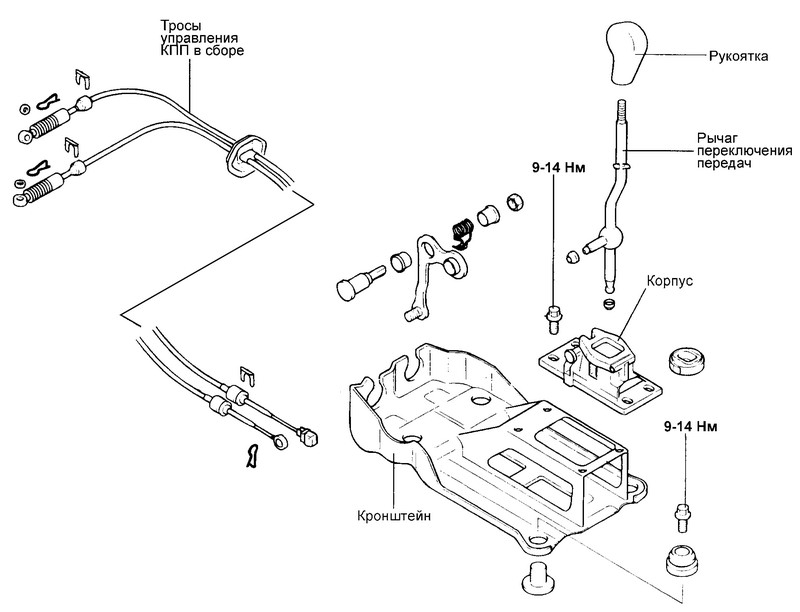

Механизм передач Hyundai Matrix

Механизм переключения передач

Снятие

1. Снимите напольную консоль в сборе.

Напольная консоль Hyundai Matrix

2. Снимите шплинты и фиксаторы тросов управления КПП со стороны рычага переключения передач.

3. Снимите рычаг переключения передач в сборе.

4. Отверните болты и снимите промежуточный кронштейн тросов управления КПП на перегородке моторного отсека.

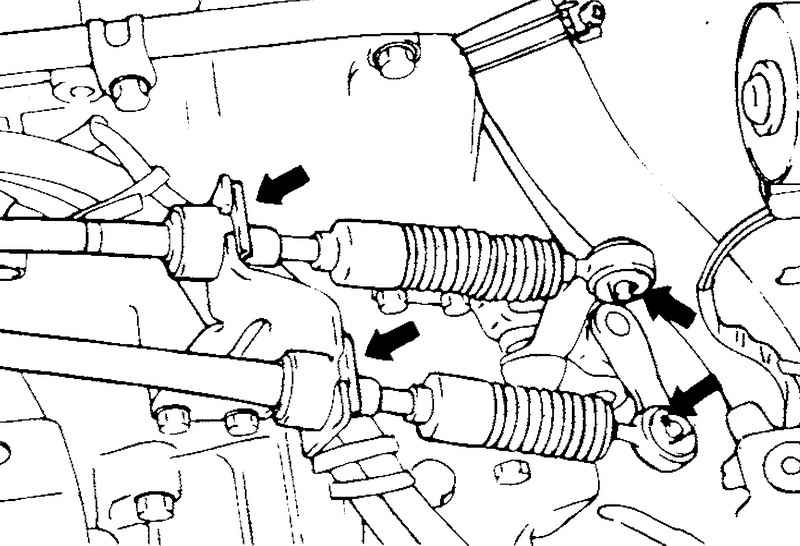

5. Снимите шплинты и фиксаторы тросов управления КПП (со стороны коробки передач).

6. Снимите тросы выбора и переключения передач.

Тросы передач Hyundai Matrix

Проверка

7. Проверьте работоспособность троса выбора передач и убедитесь в отсутствии повреждений.

8. Проверьте работоспособность троса переключения передач и убедитесь в отсутствии повреждений.

9. Проверьте пыльники тросов управления КПП на отсутствие повреждений.

10. Проверьте каждую втулку на отсутствие износа, истирания, заедания, затрудненного перемещения или повреждений.

11. Проверьте пружину н+а отсутствие износа или повреждений.

Установка

12. Установите рычаг переключения передач в сборе.

13. Установите тросы выбора и переключения передач.
