Снятие, проверка и установка рулевой колонки и вала Hyundai Matrix

Снятие

Рис. 5.13. Отсоединение провода от отрицательной клеммы аккумуляторной батареи

Отсоедините провод от отрицательной клеммы аккумуляторной батареи (рис. 5.13).

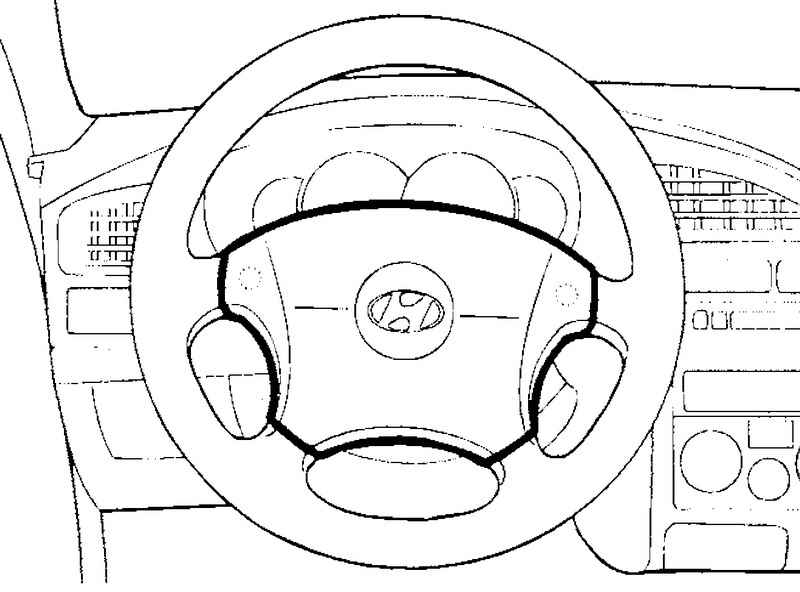

Рис. 5.14. Модуль подушки безопасности

Снимите модуль подушки безопасности водителя (рис. 5.14).

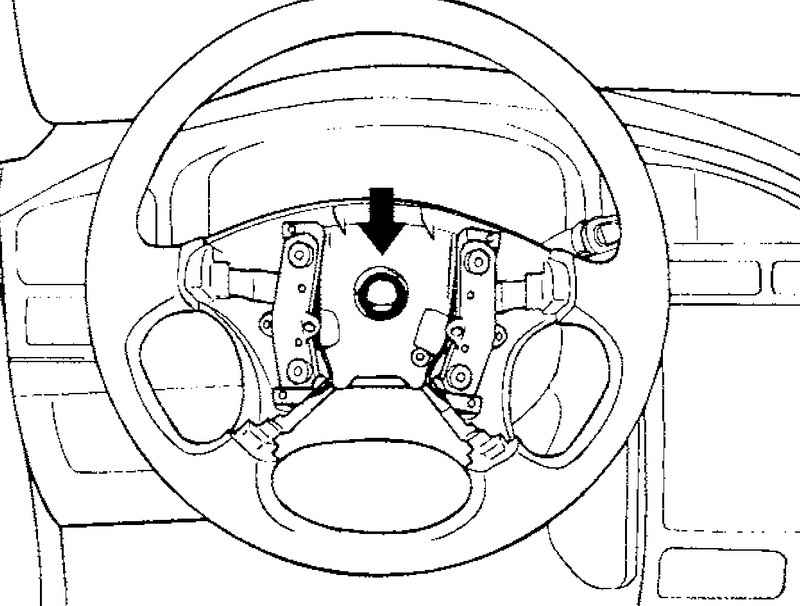

Рис. 5.15. Гайка крепления рулевого колеса

Отверните самоконтрящуюся гайку крепления рулевого колеса (рис. 5.15).

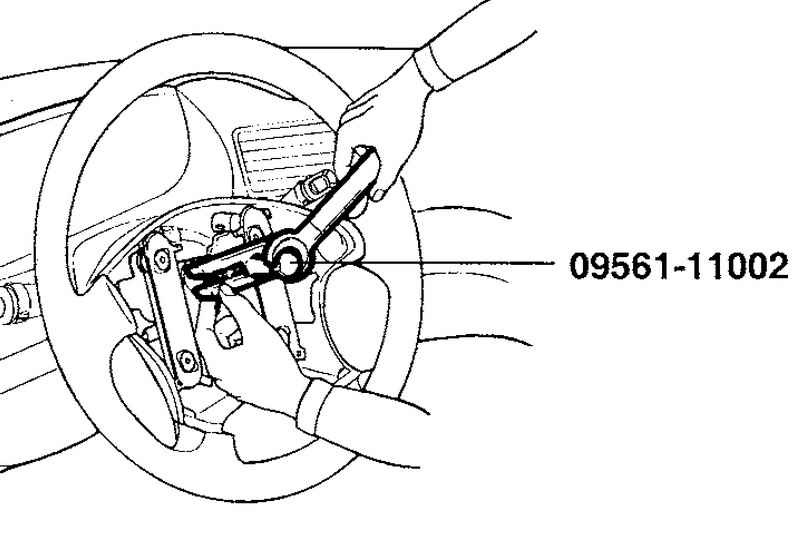

Рис. 5.16. Снятие рулевого колеса

Нанесите установочные метки относительного положения вала рулевого управления и рулевого колеса, затем снимите рулевое колесо с помощью специального инструмента (рис. 5.16).

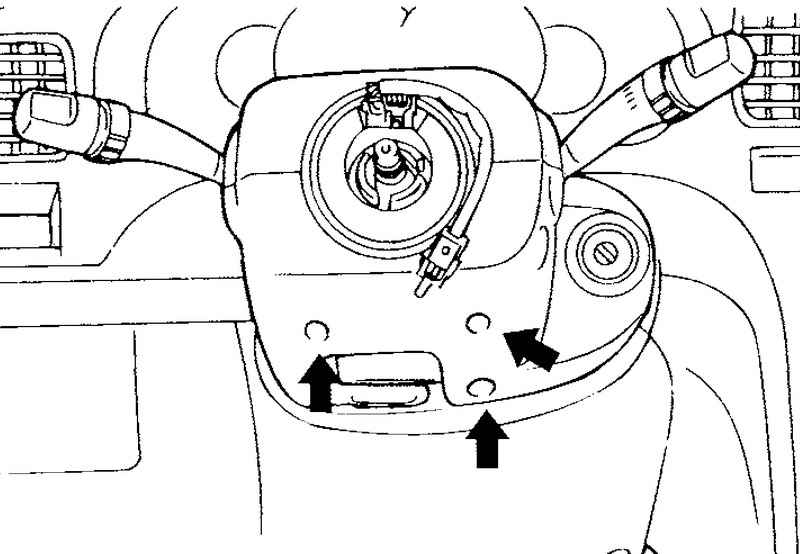

Рис. 5.17. Болты крепления верхнего и нижнего кожухов рулевой колонки

Снимите верхний и нижний кожухи рулевой колонки (рис. 5.17).

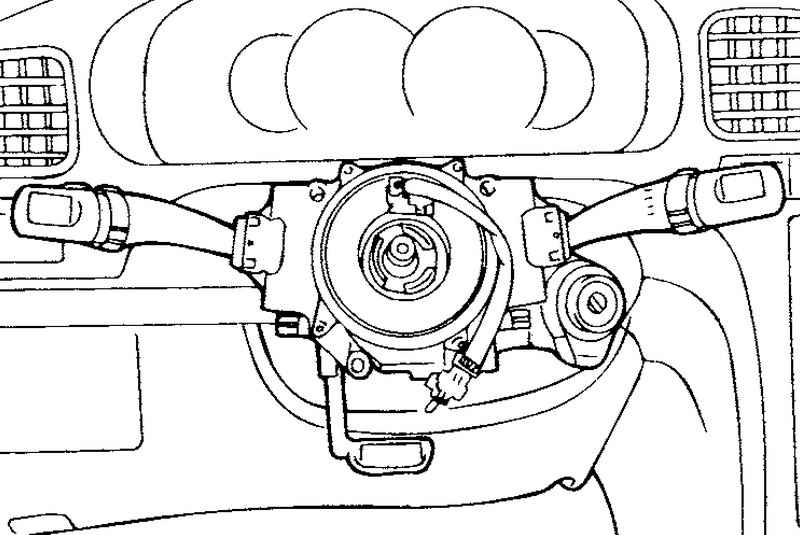

Рис. 5.18. Разъемы подрулевого комбинированного переключателя

Отсоедините разъемы от подрулевого комбинированного переключателя (рис. 5.18).

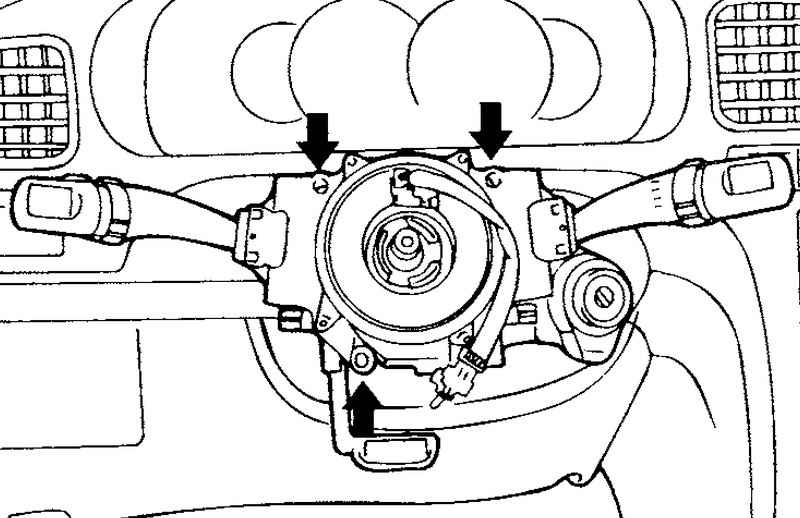

Рис. 5.19. Болты крепления подрулевого комбинированного переключателя

Отверните три болта крепления, показанные на рисунке 5.19, затем снимите подрулевой комбинированный переключатель в сборе.

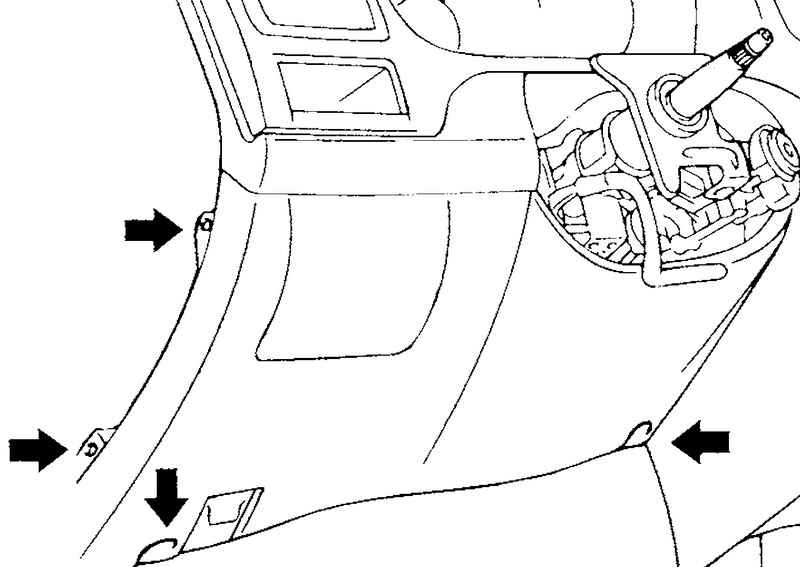

Рис. 5.20. Винты крепления нижней крышки панели приборов

Отверните четыре винта крепления, показанные на рисунке 5.20, и снимите нижнюю крышку панели приборов.

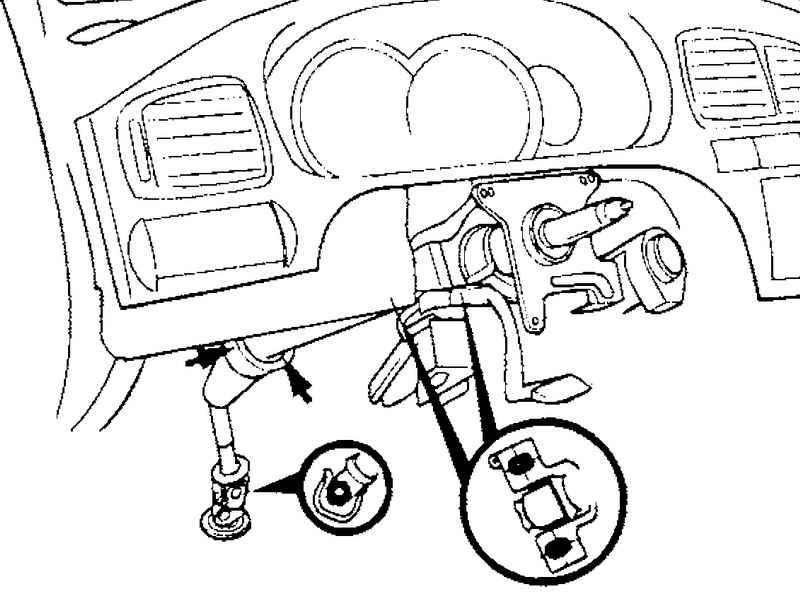

Рис. 5.21. Болты крепления рулевой колонки в сборе и карданного вала рулевого управления

Отверните пять болтов крепления рулевой колонки в сборе и карданного вала рулевого управления, показанные на рисунке 5.21.

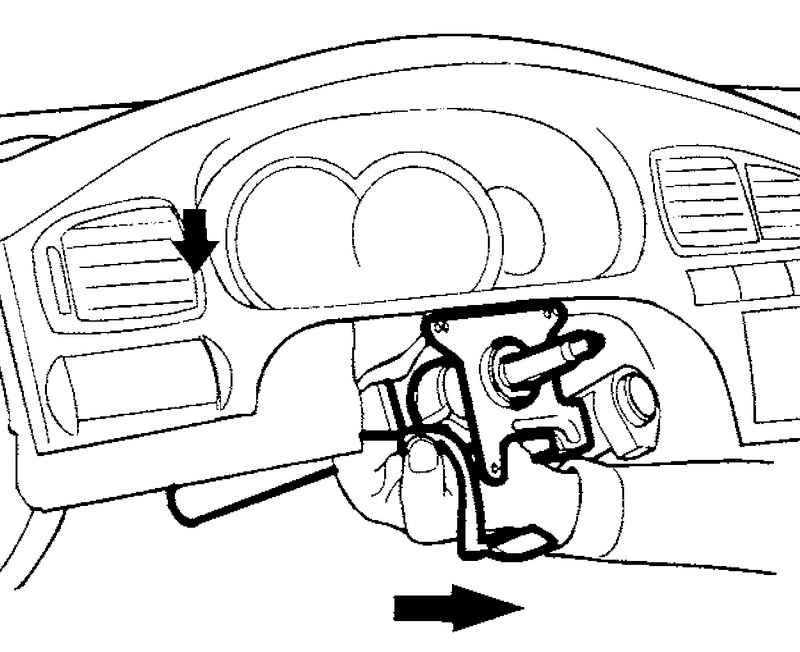

Рис. 5.22. Снятие рулевой колонки и вала рулевого управления

Отверните болты и гайки крепления, затем снимите рулевую колонку и вал рулевого управления в сборе (рис. 5.22).

Проверка

Проверьте вал рулевого управления на отсутствие деформации и повреждений.

Проверьте места соединений на отсутствие чрезмерного люфта, повреждений и заедания (плавность перемещения).

Проверьте подшипники карданных шарниров рулевого управления на отсутствие износа и повреждений.

Установка

Установка производится в порядке, обратном снятию.
