Снятие, разборка, проверка и установка задней амортизаторной стойки Hyundai Matrix

Инструменты:

• Инструмент J38402
• Инструмент А-20
• Инструмент А-50
• Домкрат
• Упорная стойка
• Балонный ключ
• Динамометрический ключ

​

Задняя амортизационная стойка​

Снятие

1. Снимите задние колеса.

2. Снимите предохранительную крышку, расположенную в багажнике.

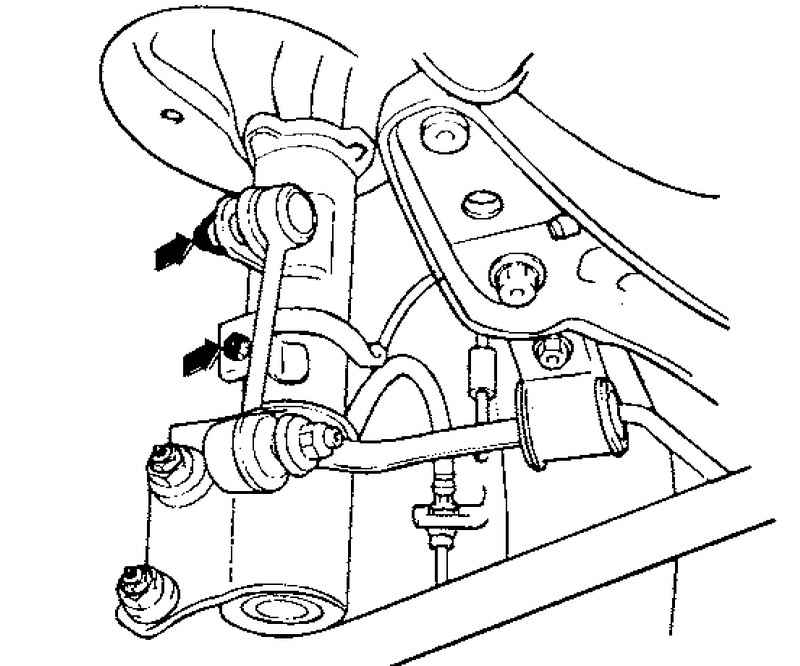

3. Отсоедините тормозной шланг и провод датчика частоты вращения колеса от задней стойки подвески.

4. Снимите стойки стабилизатора.

5. Отверните два болта крепления задней стойки подвески к кулаку заднего колеса.

Внимание:

Будьте осторожны, не уроните заднюю стойку.

Разборка

1. Снимите заднюю стойку в сборе с автомобиля.

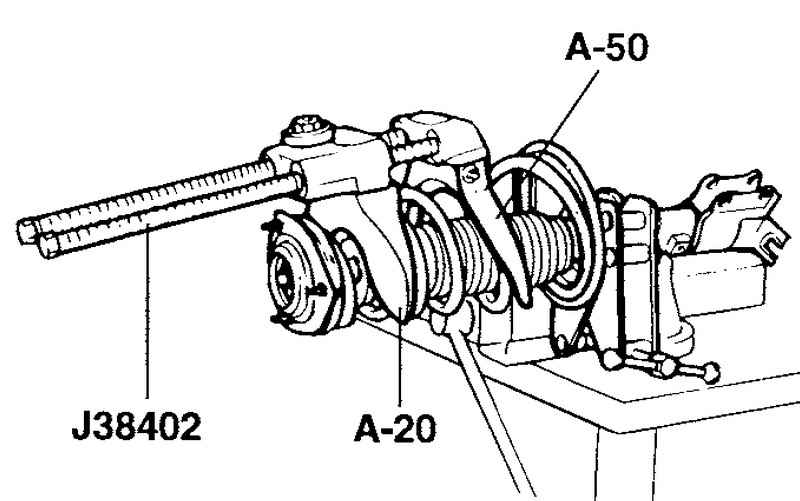

2. С помощью специального инструмента (J38402, А-20 и А-50) сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным.

Примечания:

Не применяйте пневматический инструмент (ударный гайковерт).

3. Снимите демпфирующую опору стойки, верхнюю чашку пружины, пружину и защитный чехол со стойки в сборе.Отверните самоконтрящуюся гайку на верхнем конце штока амортизатора.

Проверка

1. Проверьте демпфирующую опору стойки на отсутствие износа или повреждения.

2. Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния.

3. Проверьте пружину и стойку в сборе на отсутствие износа или деформации (проседание и снижение жесткости).

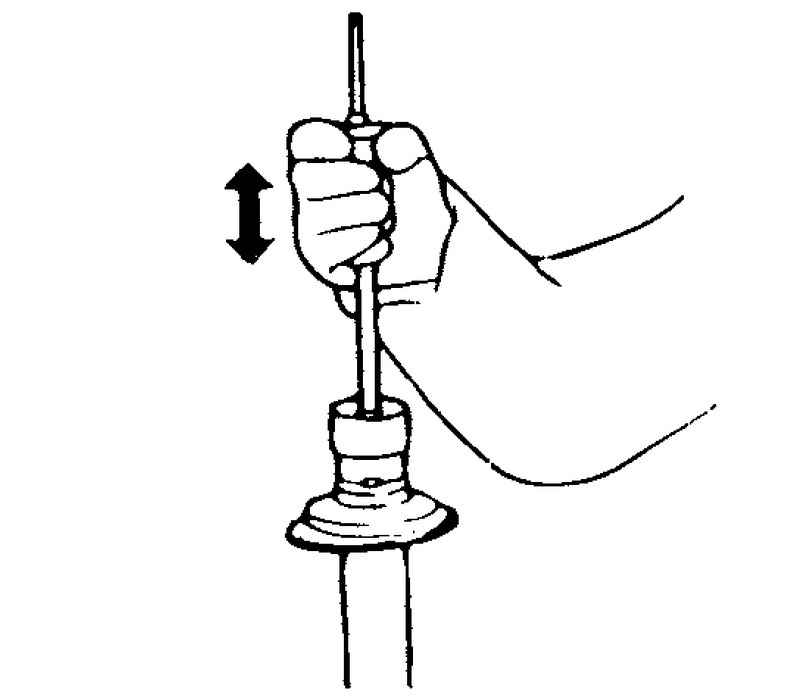

4. Проверьте амортизатор на отсутствие ненормального сопротивления перемещению штока и постороннего шума.

Сборка

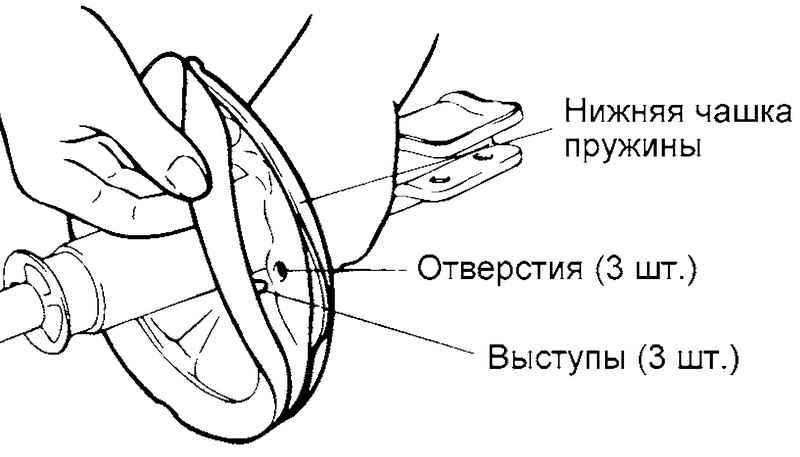

1. Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены с отверстиями в нижней чашки пружины.

2. Установите защитный чехол на амортизатор.

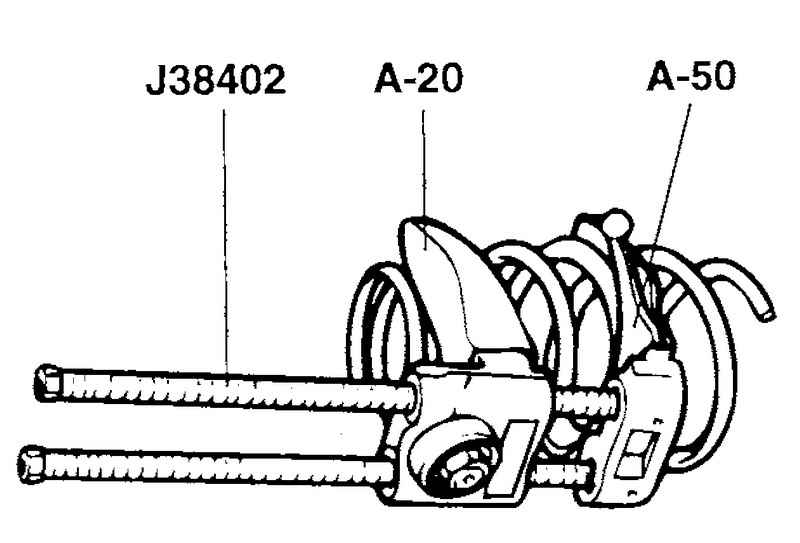

3. С помощью специального инструмента (J38402, А-42) сожмите пружину.

4. Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую опору стойки в сборе.

Примечания:

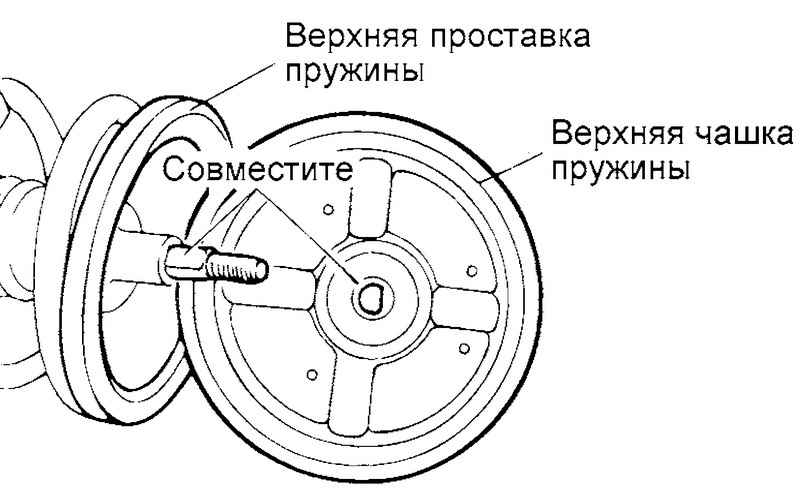

Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыскои безрезъбовой части штока амортизатора.

Примечания:

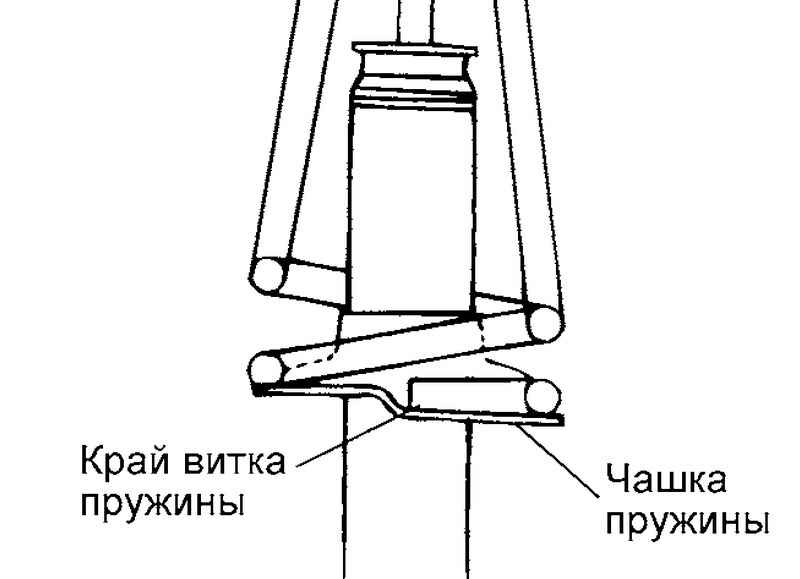

Совместите верхний и нижний витки пружины с соответствующими выемками на верхней и нижней чашках пружины стойки, затем временно затяните самоконтрящуюся гайку.​

Внимание:

Заменяйте самоконтрящуюся гайку новой после снятия.

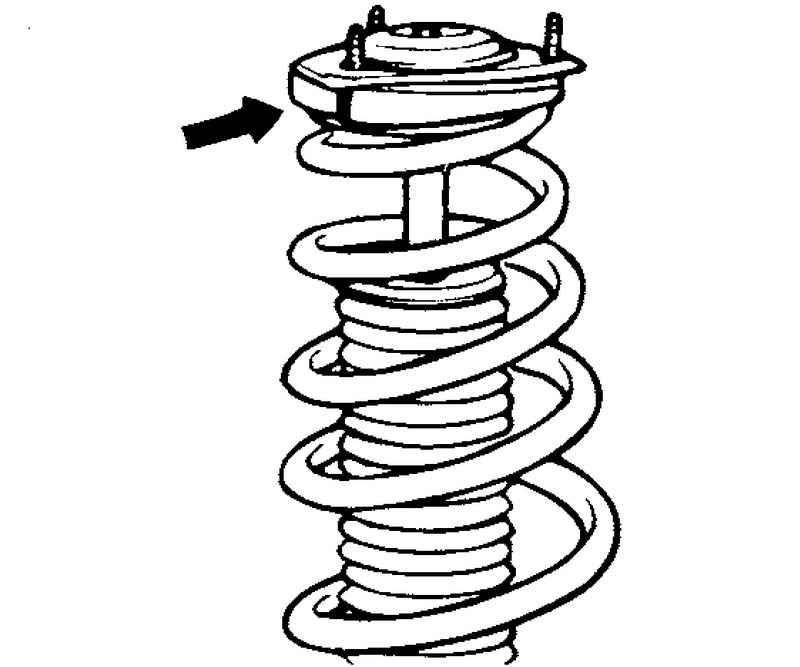

5. При установке расположите демпфируюущую опору стойки так, чтобы ее болт был совмещен с выступом верхней чашки пружины, как показано на рисунке.

6. Затяните самоконтрящуюся гайку номинальным моментом 40–55 Н·м.Снимите специальный инструмента (J38402, А-20 и А-50).
