Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Торцовый вороток
  • Головка для торцового воротка на 10
  • Отвёртка крестовая

Снимаем экран двигателя, как описано здесь.

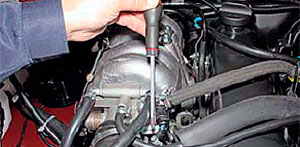

1. Крестообразной отверткой ослабляем хомут крепления правого рукава к патрубку дроссельного узла.
Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

2. Крестообразной отверткой ослабляем хомут крепления правого рукава к соединителю шланга вентиляции картера.
Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

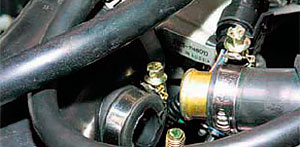

3. Вынимаем соединитель шланга вентиляции картера из патрубка рукава.
Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

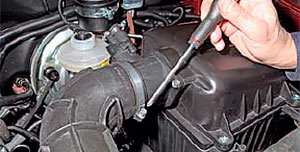

4. Ослабляем хомут крепления левого рукава к патрубку корпуса датчика массового расхода воздуха.
Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

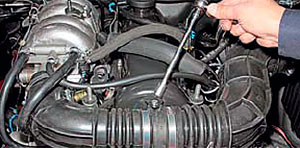

5. Головкой «на 10» отворачиваем болт крепления проставки рукавов к кронштейну крышки головки блока цилиндров.
Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

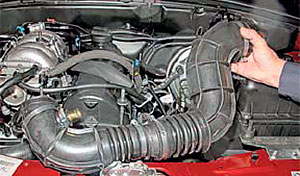

6. Снимаем рукава подвода воздуха к дроссельному узлу в сборе с проставкой.
Снятие рукавов подвода воздуха к дроссельному узлу Chevrolet Niva

7. При необходимости, ослабив хомуты крепления, отсоединяем рукава от проставки. Установку рукавов проводим в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://manual.x-niva.net/4-dvigatel/4-26-sistema-pitaniya/4-26-4-1-snyatie-rukavov-podvoda-vozdukha-k-drosselnomu-uzlu
