Отсоедините клеммы от аккумуляторной батареи.
Установите рулевое колесо прямо.
Используя торцевой ключ (Torx), выверните 2 болта крепления боковых заглушек с внутренним шестигранником.
Снимите заглушки.
Рис. 5.17. Ослабление болтов крепления накладки рулевого колеса
Ослабьте болты крепления накладки рулевого колеса. Ослабляйте болты до тех пор, пока они не зафиксируются, как показано на рисунке 5.17.
Выньте накладку рулевого колеса.
|
ВНИМАНИЕ Не тяните накладку резко. Старайтесь не сломать разъемы проводов рулевой подушки безопасности. |

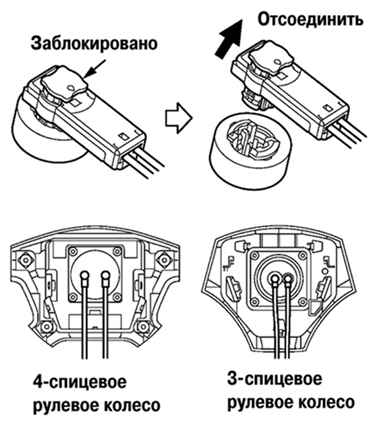

Рис. 5.18. Разъемы крепления проводов подушки безопасности
Используя отвертку, отсоедините 2 разъема крепления проводов рулевой подушки безопасности, как показано на рисунке5.18.
Снимите накладку рулевого колеса.

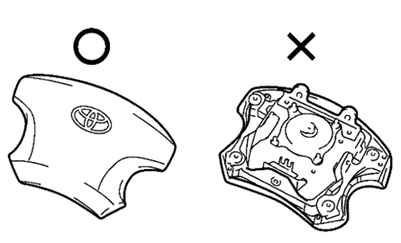

Рис. 5.19. Правило содержания накладки рулевого колеса
|
ВНИМАНИЕ На все время работы, во избежание повреждений, держите накладку лицевой поверхностью вверх (рис. 5.19). Не пробуйте демонтировать капсулу рулевой подушки безопасности. |

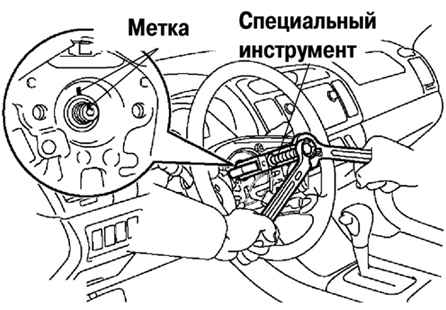

Рис. 5.20. Снятие рулевого колеса
Нанесите метки на рулевое колесо и главный вал. Используя специнструмент, отверните гайку крепления рулевого колеса и снимите рулевое колесо (рис. 5.20).
Рис. 5.21. Болты крепления верхнего кожуха рулевой колонки
Отверткой открутите 2 винта крепления верхнего кожуха рулевой колонки (рис. 5.21).
Отвернув три болта, снимите крышку нижнего кожуха №2.
Отсоединив разъем, снимите регулятор света фар в сборе.
Снимите комбинированный переключатель со спиральным проводом.
Отсоединив разъем, снимите выключатель стеклоочистителя в сборе.
|
ПРИМЕЧАНИЕ Не разбирайте спиральный провод и избегайте попадания на него масла. |

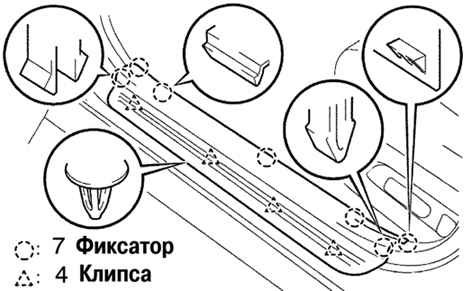

Рис. 5.22. Крепление отделки порога передней двери
Снимите отделку порога передней двери, отсоединив 7 фиксаторов и 4 клипсы крепления (рис. 5.22).

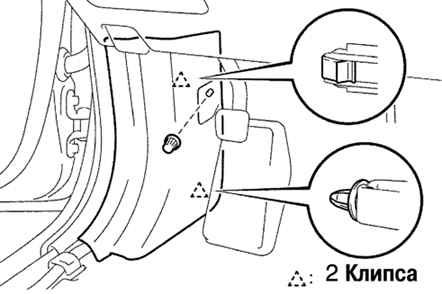

Рис. 5.23. Крепление боковой декоративной накладки салона
Отсоедините 2 клипсы и снимите боковую декоративную накладку салона (рис. 5.23).

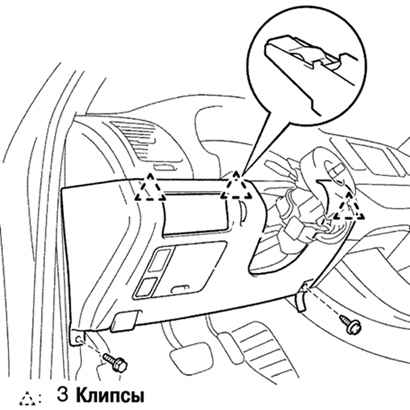

Рис. 5.24. Крепление нижней отделочной панели со стороны водителя
Отверните два болта, отсоедините трос замка капота. Отсоедините три клипсы крепления и снимите нижнюю отделочную панель со стороны водителя (рис. 5.24).
Отверните четыре винта и снимите вставку нижней отделочной панели.

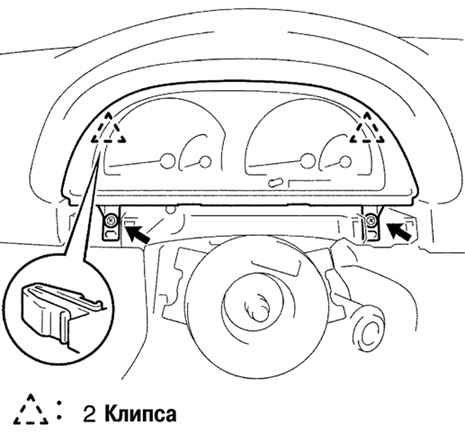

Рис. 5.25. Крепление отделки комбинации приборов
Открутите два винта, отсоедините 2 клипсы крепления и снимите отделку комбинации приборов (рис. 5.25)
Снимите отделку замка зажигания.
