Снятие рулевой колонки Chevrolet Niva

print share
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено

Инструменты:

  • Торцовый вороток
  • Удлинитель для торцового воротка
  • Головка для торцового воротка на 13
  • Ключ на 13
  • Отвёртка плоская
  • Отвёртка крестовая
  • Зубило
  • Молоток
  • Пассатижи

Детали и расходники:

  • Кольцо рулевого вала

1. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

2. Снимаем рулевое колесо, как описано здесь.

3. Снимаем подрулевые переключатели, как описано здесь.

4. Отсоединяем от выключателя зажигания колодку жгута проводов и колодку проводов катушки АПС, как описано здесь.

5. Ключом «на 13» отворачиваем гайку стяжного болта, крепления наконечника нижнего карданного шарнира промежуточного вала, к валу винта рулевого механизма, удерживая болт от проворачивания ключом того же размера.
Снятие рулевой колонки Chevrolet Niva

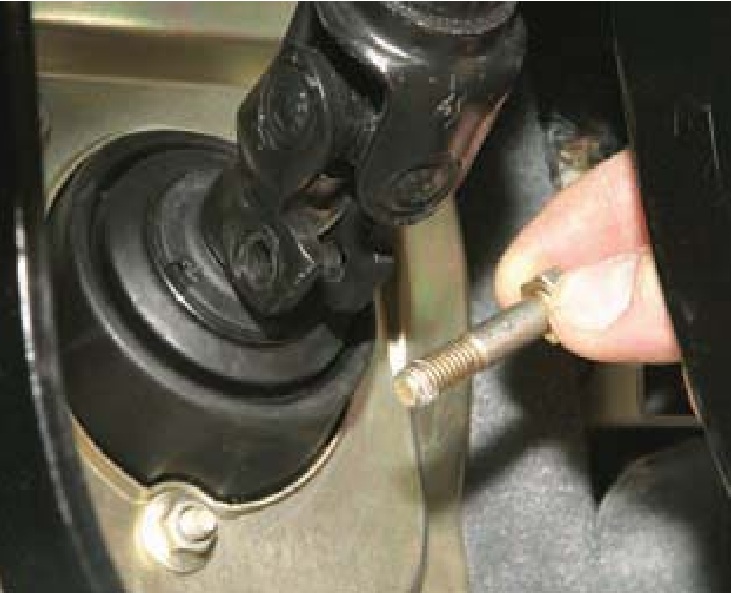

6. Вынимаем стяжной болт.
Снятие рулевой колонки Chevrolet Niva

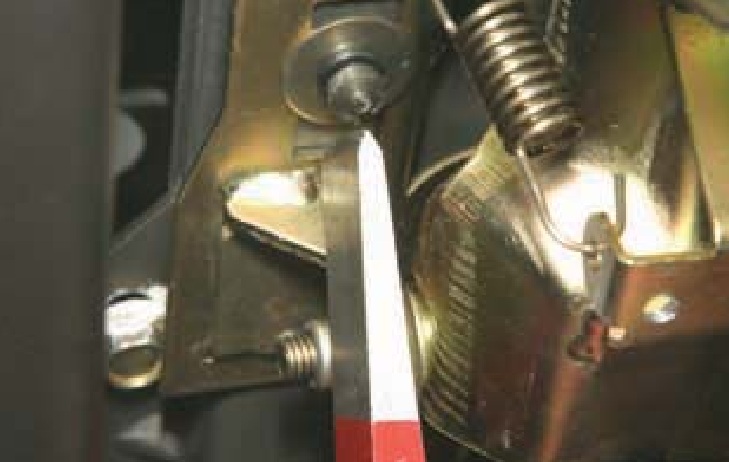

7. Два болта переднего крепления кронштейна вала рулевого управления к кузову, имеют срезные головки. Нанося удары зубилом по головкам болтов, ослабляем их затяжку.
Снятие рулевой колонки Chevrolet Niva

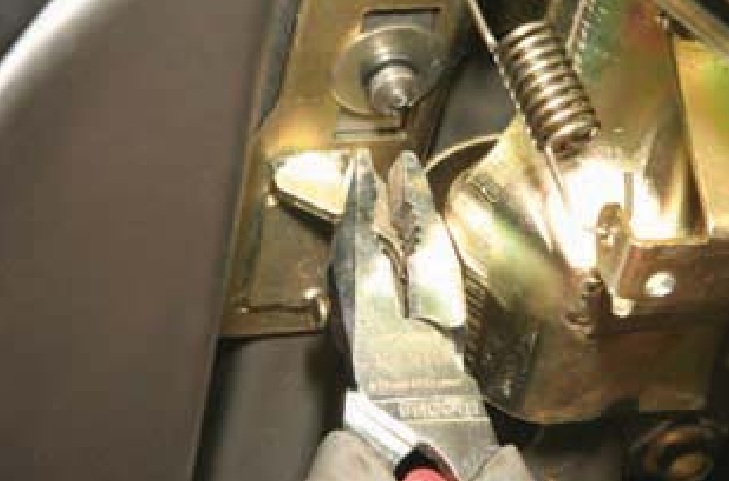

8. Пассатижами отворачиваем болты.
Снятие рулевой колонки Chevrolet Niva

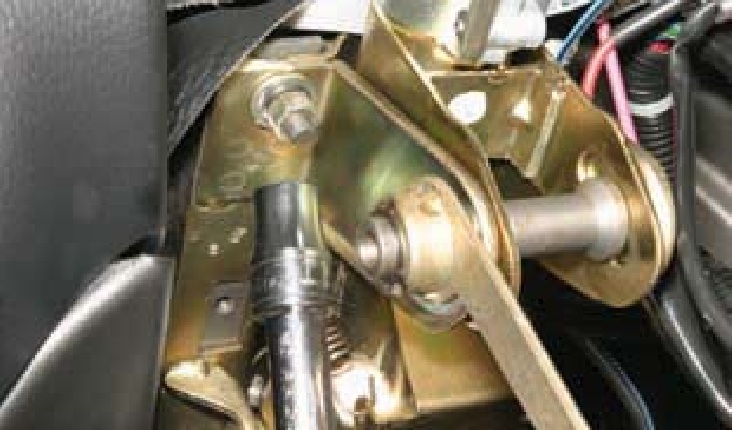

9. Головкой «на 13» с удлинителем отворачиваем две гайки заднего крепления кронштейна.
Снятие рулевой колонки Chevrolet Niva

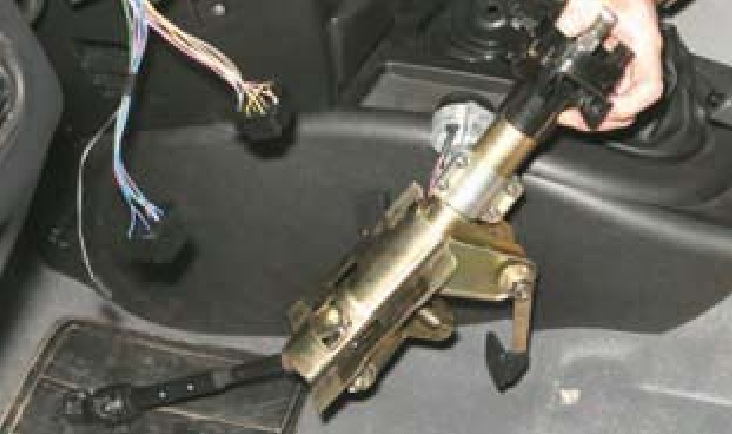

10. Опускаем рулевую колонку.

Снятие рулевой колонки Chevrolet Niva

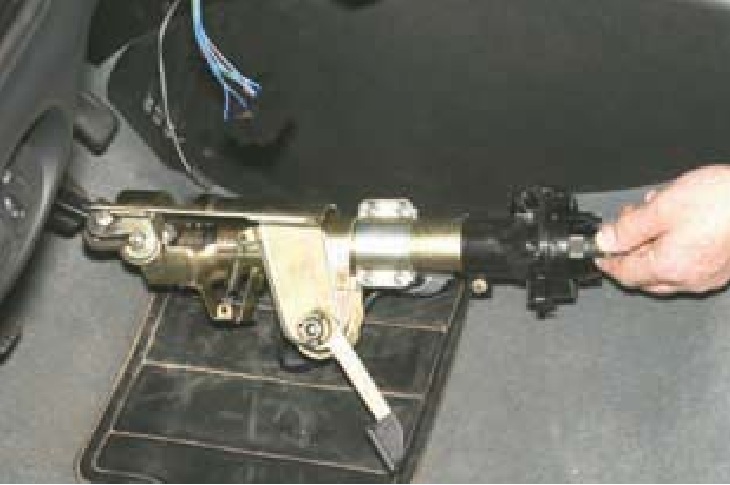

11. Разжав отвёрткой разрезной наконечник карданного шарнира, стягиваем вал со шлицев вала винта рулевого механизма.

Снятие рулевой колонки Chevrolet Niva

12. Для снятия промежуточного вала, головкой «на 13» отворачиваем гайку болта крепления наконечника карданного шарнира, промежуточного вала к верхнему валу рулевого управления, удерживая болт от проворачивания ключом того же размера. Вынимаем болт.

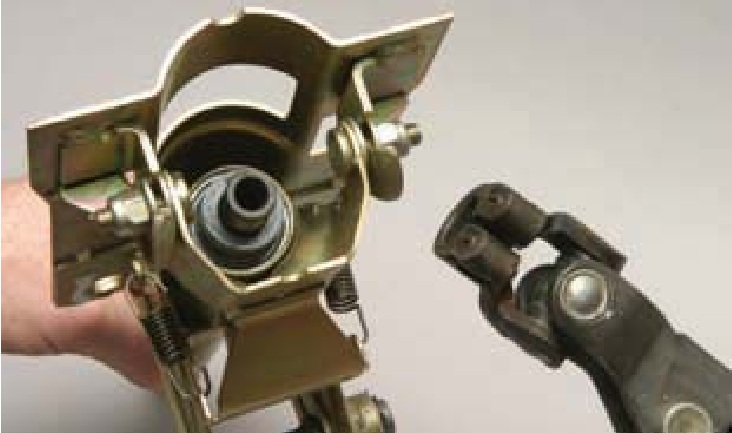

13. Стягиваем наконечник карданного шарнира со шлицев верхнего вала рулевого управления.

Снятие рулевой колонки Chevrolet Niva

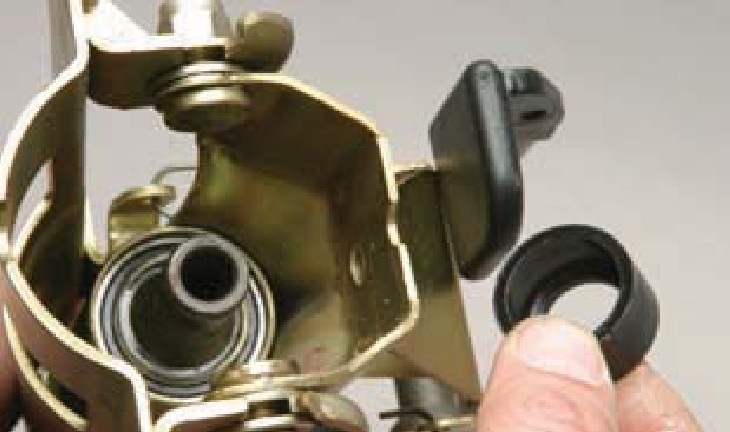

14. Снимаем с конусной части вала установочное кольцо.

Снятие рулевой колонки Chevrolet NivaПри необходимости кольцо заменяем новым.

15. Собираем и устанавливаем рулевую колонку в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём"
