Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Гаечный ключ рожковый 10 мм 1 шт.
Отвертка крестовая средняя 1 шт.
Торцевая головка 13 мм 1 шт.
Отвертка плоская средняя 1 шт.
Детали и расходники:
Консистентная смазка 1 шт.

Примечание:

Рычаг в сборе на Ниссан Ноут снимается для замены при повреждении или износе зубчатого сектора или собачки.

Для получения доступа к рычагу привода стояночного тормоза сначала нужно будет снять облицовку тоннеля пола.

Снятие центрального тоннеля пола Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Замена выключателя стоп-сигнала Nissan Note 2004 - 2012

2. Ключом на 10 мм отсоедините провод «минусовой» клеммы от аккумуляторной батареи.

Снятие и установка переднего сиденья Nissan Note 2004 - 2012

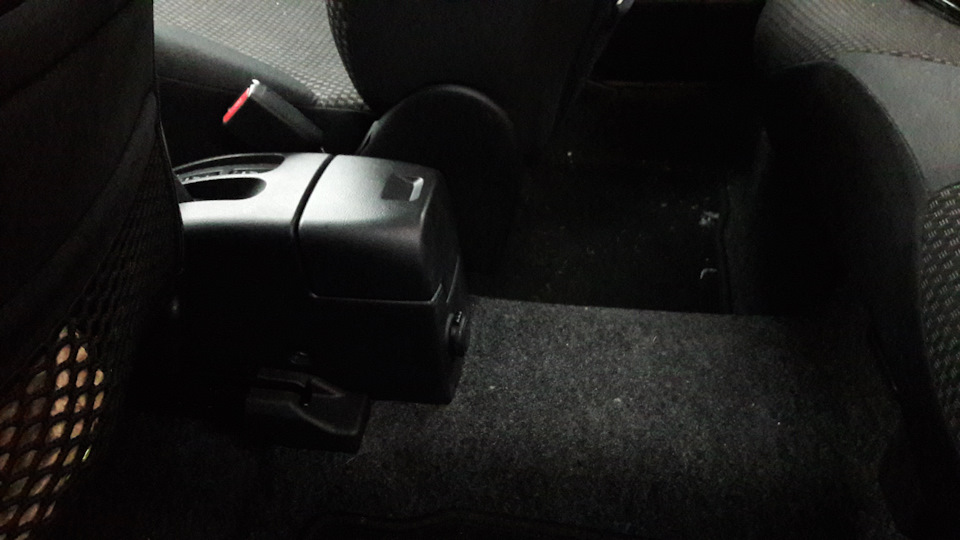

3. Перейдите в салон автомобиля и сдвиньте вперед передние сиденья.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

4. Крестовой отверткой выверните с обеих сторон по винту крепления облицовки тоннеля пола.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

5. Подденьте отверткой и снимите облицовку рычага стояночного тормоза Ниссан Ноут.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

6. Передняя часть тоннеля с обеих сторон крепится клипсами. Плоской отверткой подденьте клипсы крепления вверх.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

7. Возьмитесь за передний край и отведите облицовку от основания кузова.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

8. Отсоедините колодки от выключателей обогрева сидений и центрального замка.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

9. Снимите центральный тоннель пола.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Снятие рычага привода стояночного тормоза Ниссан Ноут

1. Отсоедините колодку жгута проводов от выключателя сигнальной лампы включения стояночного тормоза.

2. Свинтите регулировочную гайку до самого конца резьбового наконечника троса и ослабьте натяжение переднего троса привода стояночного тормоза Ниссан Ноут.

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

3. Переместите уравнитель назад.

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

4. Пропустите тросы в прорези уравнителя и отсоедините от него наконечники задних тросов.

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

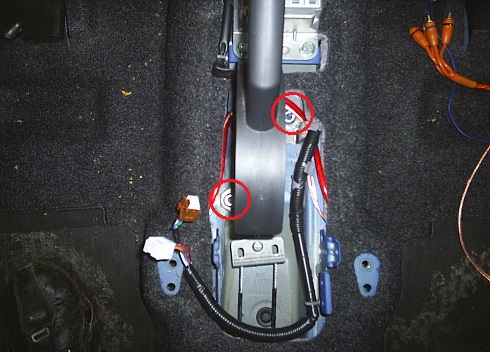

5. Головкой на 13 мм отверните 2 гайки крепления рычага привода стояночного тормоза к основанию кузова.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

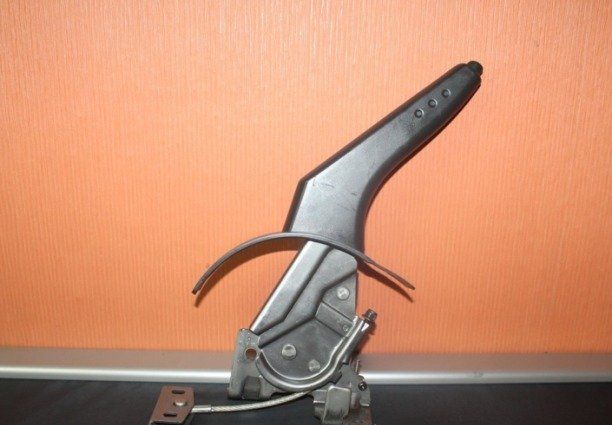

6. Снимите рычаг привода стояночного тормоза Ниссан Ноут.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

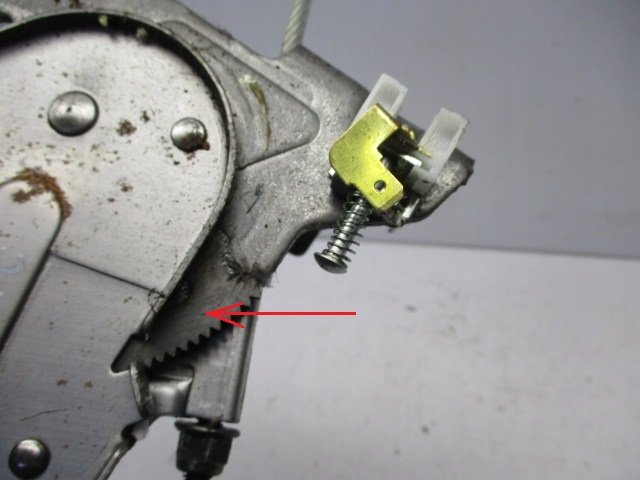

7. Смажьте консистентной смазкой зубчатый сектор рычага.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

8. Установите ручку привода стояночного тормоза Ниссан Ноут в порядке, обратном снятию.

9. Отрегулируйте стояночную тормозную систему.

Регулировка стояночной тормозной системы Ниссан Ноут

Примечание:

Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

1. Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес. Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза.

2. Ключом на 10 мм поднимите рычаг стояночного тормоза на 4 щелчка.

3. Заверните регулировочную гайку на рычаге стояночного тормоза до момента полного затормаживания задних колес.

4. Опустите вниз рычаг стояночного тормоза и проверьте легкость вращения задних колес.

5. При затрудненном вращении, немного отверните регулировочную гайку.

6. Установите облицовку тоннеля пола в порядке, обратном снятию.
