Снятие стартера Toyota Corolla

Одним прекрасным днем при повороте ключа зажигания я услышал звук вращающегося стартера напоминающего скрежет, но отдельно без двигателя. Со второго раза машина завелась нормально. Далее подобная проблема стала повторяться все чаще и чаще. Со временем я понял что проблема в Бендиксе, так я ездил всю зиму, с наступлением лета решил заняться этой проблемой.

На автомобилях данного типа установлен стартер Denso DSN946 или он же Toyota 28100-0N050.

Характеристики стартера:
Производитель: Denso;
Модель: DSN946;
Мощность стартера: 2кВт;
Напряжение: 12В;
Направление вращения: по часовой стрелке;
Габариты: 255x155x135 мм;
Вес: 6 300 г;

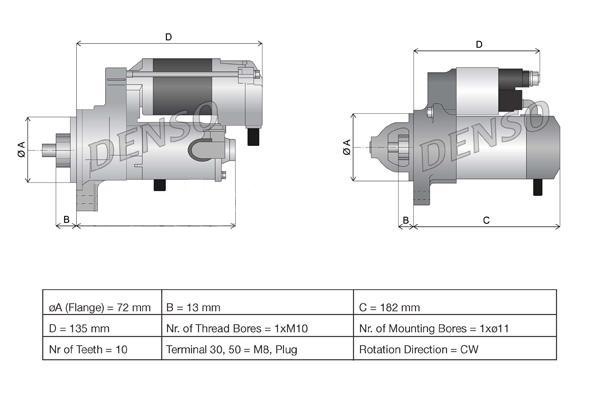

Стартер Denso DSN946

Вот номера оригинальной запчасти:
CLUTCH SUB-ASSY, STARTER CENTER BEARING 28021-0N050
CLUTCH SUB-ASSY, STARTER CENTER BEARING 28021-33090 (люди в комментариях говорят что не подходит)

Снятие стартера Denso DSN946 с Toyota Corolla 1,4TD

Как ни странно но для того чтобы добраться к стартеру, необходимо поснимать половину трубок системы охлаждения.

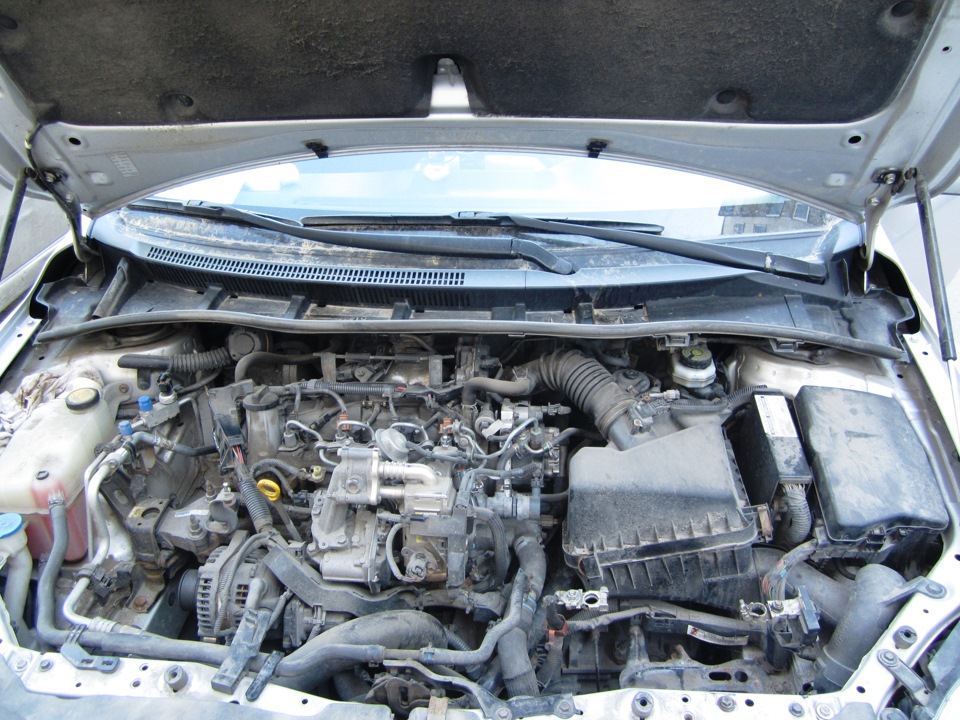

1. Общий вид подкапотного пространства

Общий вид под капотом до снятия генератора.

2. Снимаем аккумуляторную батарею.

Без аккумулятора.

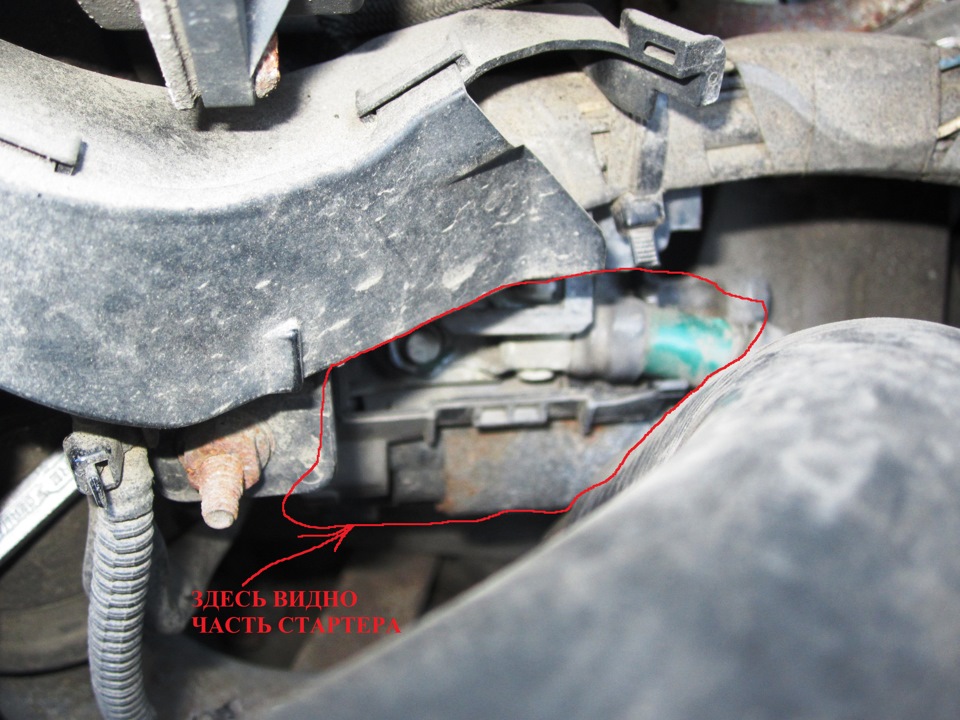

3. На фото видно часть спрятанного стартера.

Стартер спрятан.

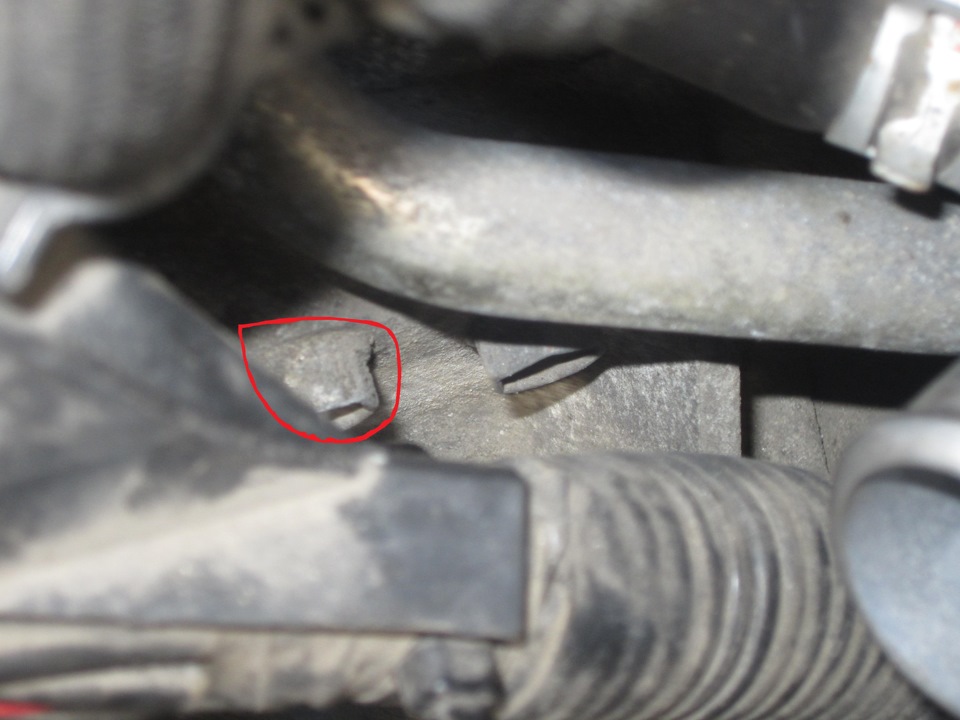

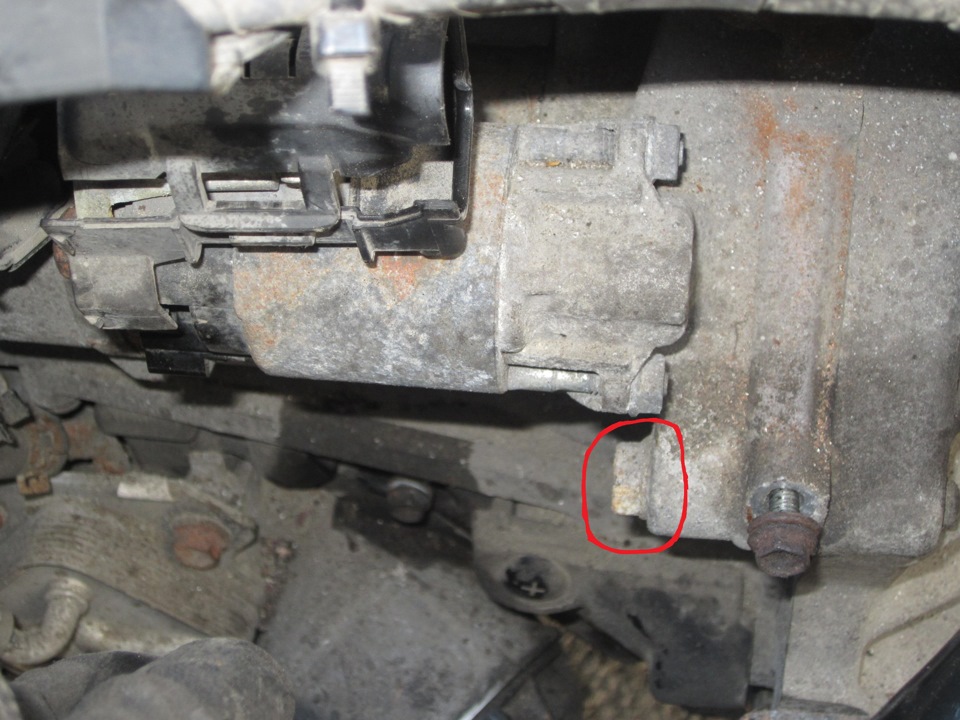

4. Вид сбоку стартер находится под трубами системы охлаждения, т.е. чтобы его достать необходимо снять все трубы охлаждения, предварительно слив антифриз в чистую емкость чтобы потом залить обратно. Я слил 6 литров, можно было слить еще, но этого количества было достаточно, чтобы снять трубы. Так же сверху идет жгут проводов под пластиком, его тоже можно чуть ослабить от крепления чтобы в дальнейшем было легче вынимать стартер.
Вывод: Все что мешает снять стартер необходимо вынимать, отсоединять колодки проводов, снимать резиновые трубки. На фотографиях этого нет. Есть одна черная длинная металлическая трубка ее можно не трогать она не мешает. От нее отсоединяется только резиновый шланг.
Делаем все аккуратно, не торопясь, запоминаем каждый шаг, ставим метки, отверстия завязываем ветошью чтобы предотвратить попадание грязи внутрь системы охлаждения. У меня ушло пол дня чтобы снять стартер. Читаем дальше…

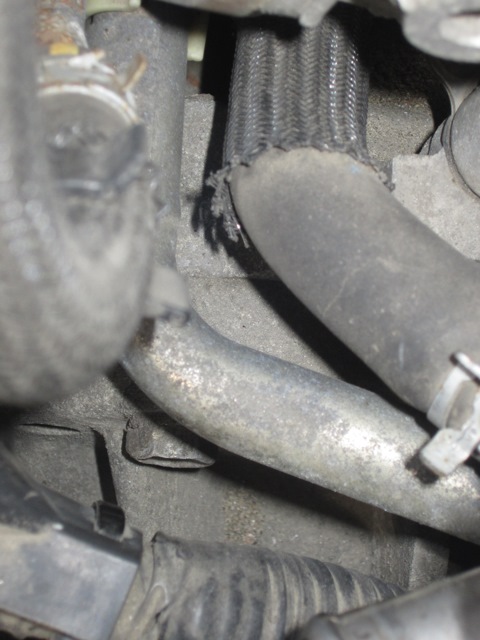

Стартер под трубами охлаждения.

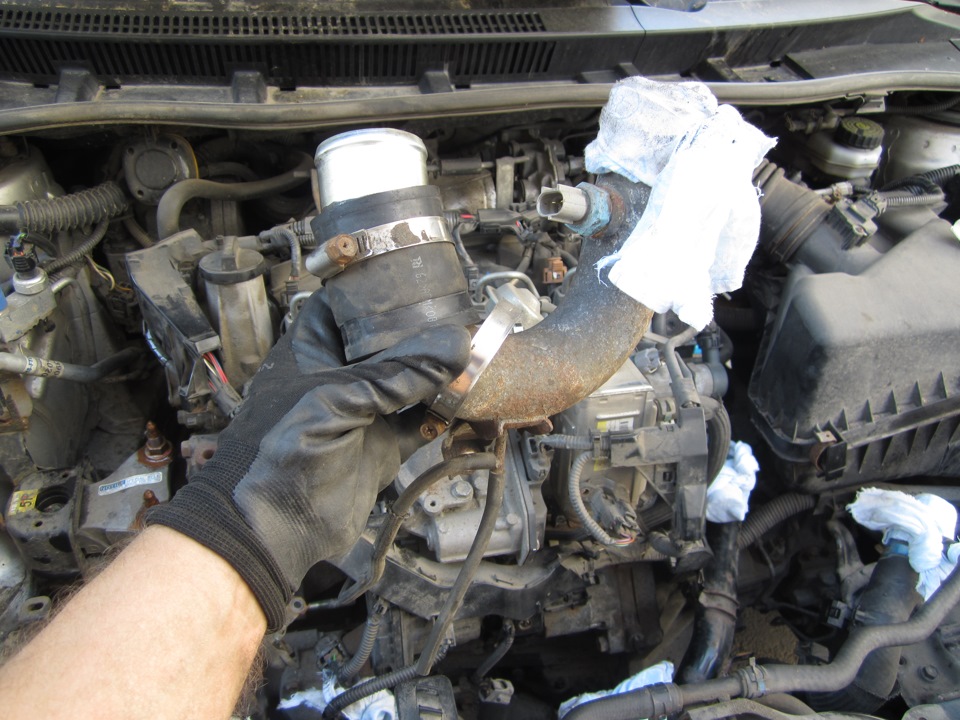

5. Трубка к которой как я понял подключен термо датчик, так же должна быть снята. После отсоединения шлангов от нее, необходимо открутить болт кронштейна приваренного к этой трубке. Так же внизу подсоединены еще 2 маленьких шланга где-то 6 мм в диаметре, один из них отсоединяем из под низу машины, второй который уходит вбок не мешает. Трубка была обнаружена снизу сильно корозированной, и при установке обратно поверхность я обильно смазал смазкой. Конечно в дальнейшем ее лучше попробовать зачистить и покрасить или поменять (номер в exist 'е я не нашел).

Металлическая трубка системы охлаждения.

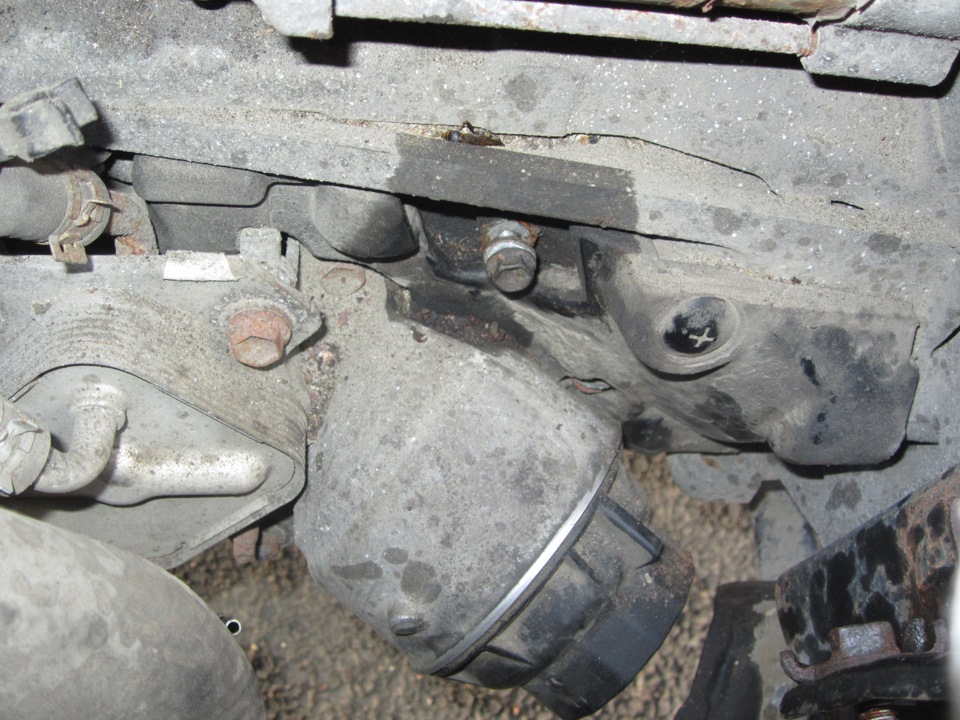

6. Ниже на фото место крепления трубки прямо сразу на масляным фильтром.

Место крепления трубки над масленым фильтром.

7. А вот болт до которого тяжело дотянутся чтобы открутить, действовать приходиться на ощупь.

Болт который сложно достать.

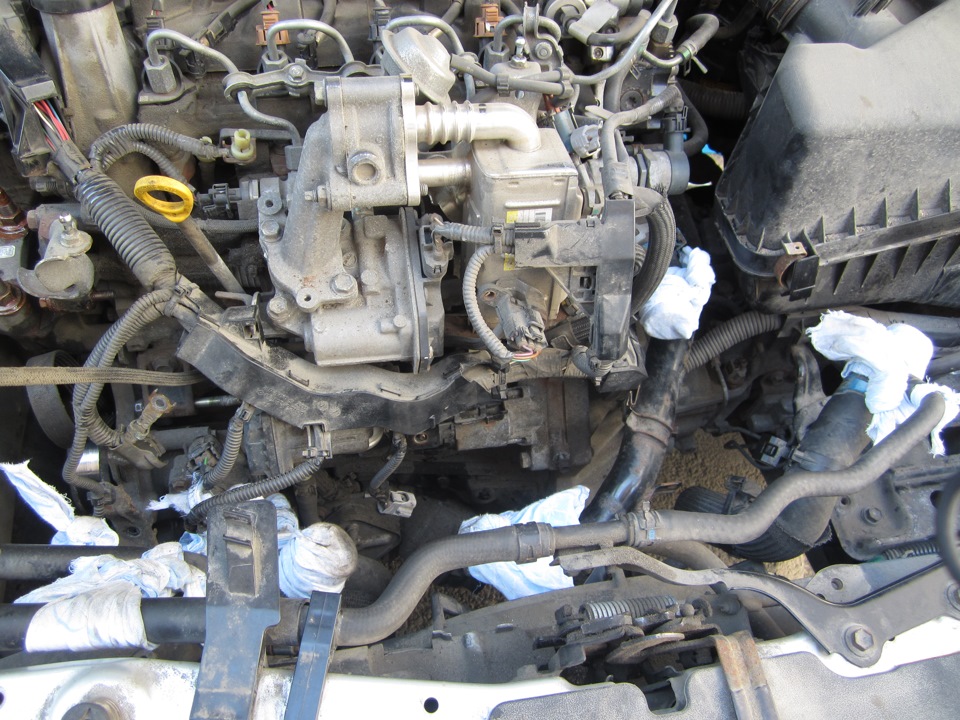

8. Все трубки охлаждения сняты доступ к стартеру открыт но его сложно разглядеть.

Трубки системы охлаждения сняты.

9. Общий вид подкапотного пространства.

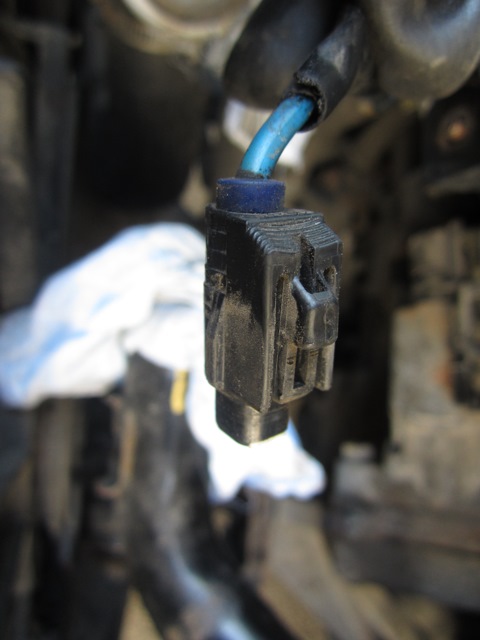

10. Необходимо открутить силовой провод.

Открутить силовой провод.

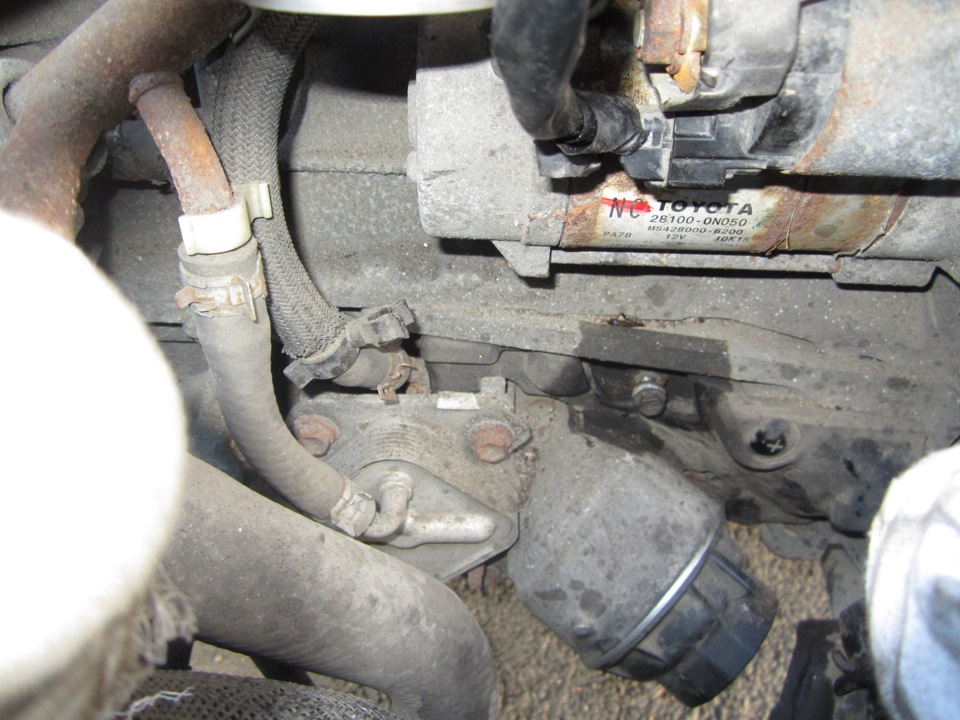

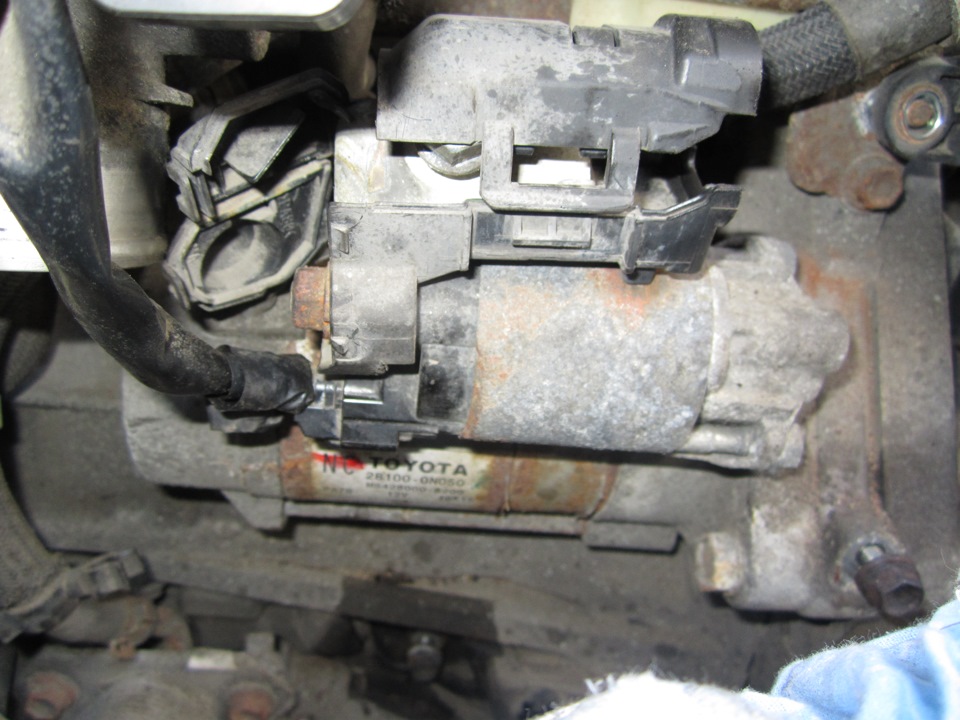

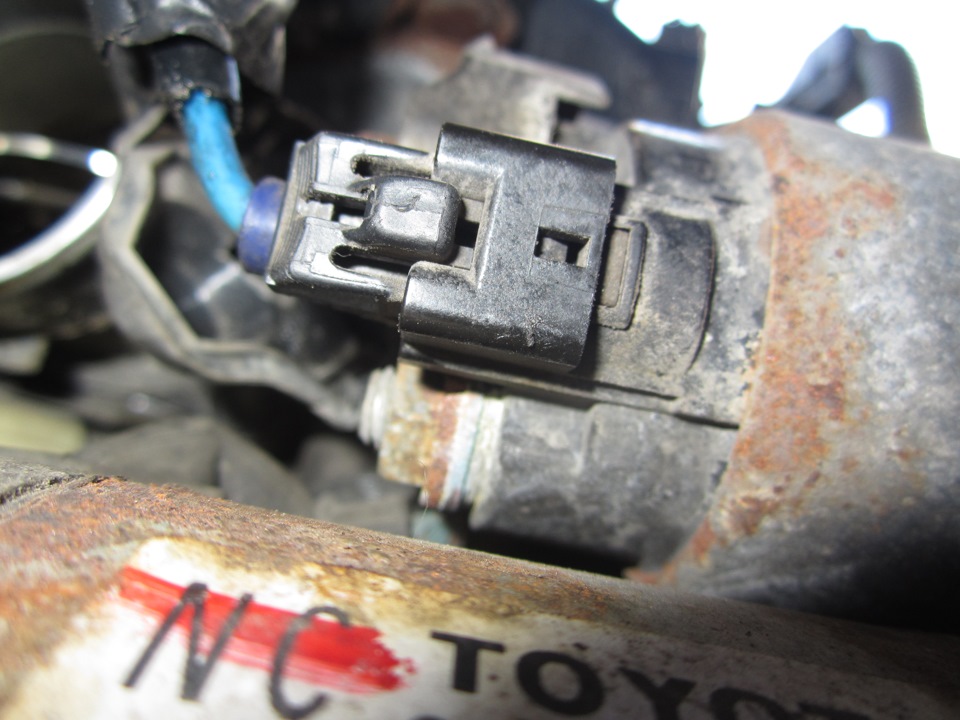

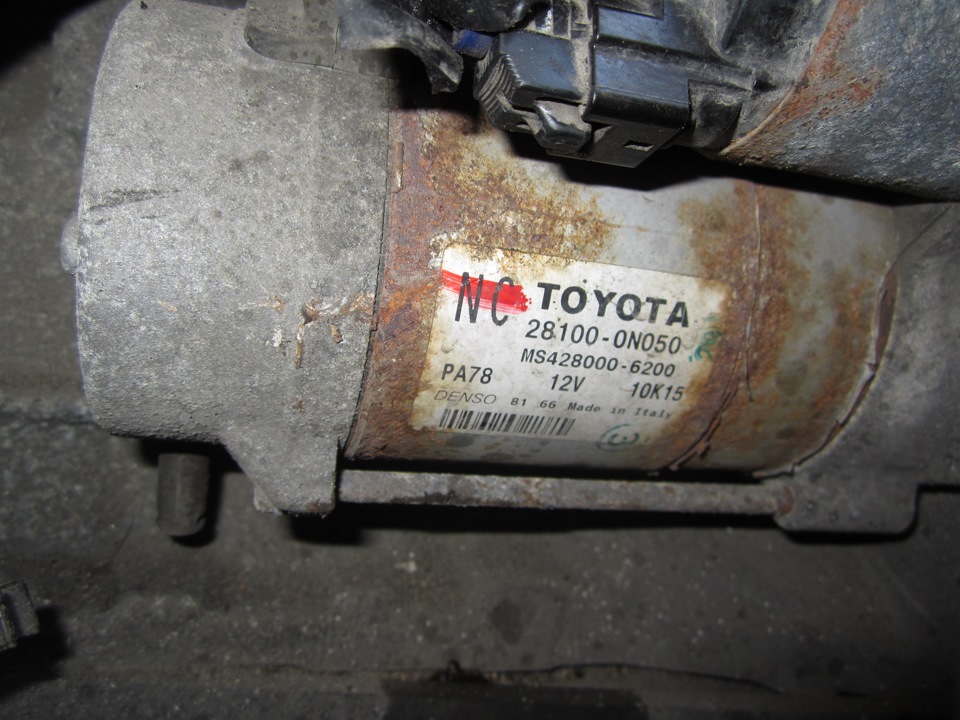

11. На этой фотографии видно номер стартера а так же соединение тягового реле, которое сложно отсоединить, потому что сразу не понятно на что нужно нажимать. Но как я понял можно сначала открутить болты стартера потом уже появится свободный доступ к этому соединению.
