Снятие, установка и регулировка крышки багажника Audi A4

Снятие и установка крышки багажника (кузов Седан)

1.  Для снятия крышки багажника отсоедините отрицательный кабель (-) аккумуляторной батареи.

Предупреждение:

Соблюдайте указания раздела Замена аккумуляторной батареи.

2. Снимите облицовку крышки багажника, обратитесь к разделу Снятие и установка облицовки крышки багажника.

3. Рассоедините разъёмы и выньте из крышки багажника.

Примечание:

Для облегчения установки необходимо закрепить на концах провода шнур, который после вытягивания проводов остаётся в крышке.

4. Для повторной установки: пометьте фломастером положение балансиров петель (3) на крышке багажника.

5. Снимите газонаполненный упор, обратитесь к разделу Снятие и установка двери задка (Универсал).

6. Попросите ассистента подержать крышку багажника и отверните по 2 гайки крепления (1) и (2) слева и справа в крышке багажника.

7. Снимите крышку багажника с помощью ассистента.

8. Установка крышки багажника на место віполняется с помощью ассистента. Старую крышку выставьте по ранее нанесённым меткам.

9. Наверните по две гайки слева и справа.

10. Установите газонаполненный упор, обратитесь к разделу Снятие и установка двери задка (Универсал).

11. Освободите клиновой замок, закройте крышку багажника и отрегулируйте её положение так, чтобы зазор по контуру прилегания был равномерным, обратитесь к соответствующему разделу.

12. Затяните гайка моментом 21Нм.

13. Дальнейшая установка выполняется в последовательности, обратной снятию.

14. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Проверка и регулировка крышки багажника

1. Проверьте зазоры крышки багажника. Зазор по контуру прилегания должен быть равномерным.

• А — 4.0 ± 0.5 мм
• В — 2.0 ± 0.5 мм

2. Снимите облицовку перекрытия задка, обратитесь к разделу Снятие и установка облицовок (Седан).

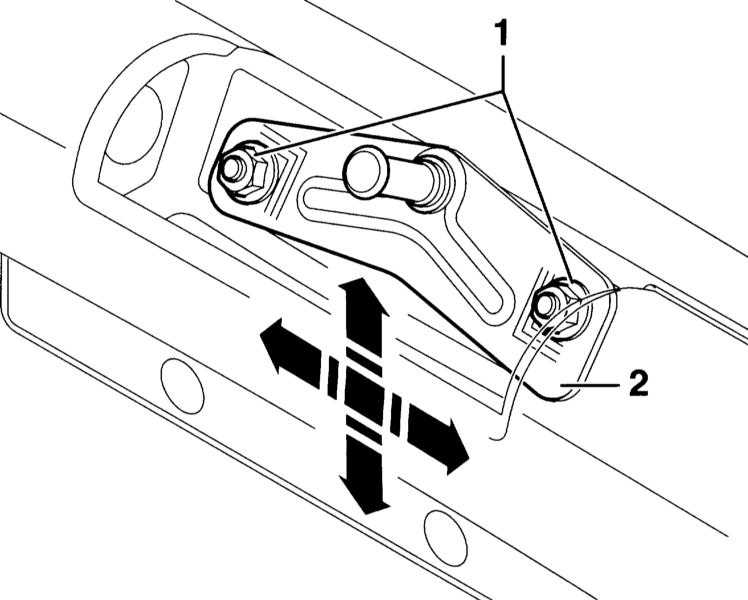

3. Ослабьте гайки (1) так, чтобы можно было смещать клиновой замок (2).

4. Закройте крышку багажника и отрегулируйте зазор по контуру прилегания.

5. Откройте крышку багажника и затяните гайки крепления клинового замка моментом 8Нм.

6. Установите на место облицовку перекрытия задка, обратитесь к разделу Снятие и установка облицовок (Седан).

7. Снимите резиновые крышки (2) на упорах слева и справа и вверните упор (1) полностью в крышку багажника.

8. Вверните упоры так, чтобы закрытая крышка (3) была заподлицо с прилегающими элементами кузова, а упоры слегка прилегали к грузовой кромке (4).

9. Наденьте на упоры резиновые крышки.
