Снятие верхнего кожуха двигателя

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская большая

Примечания:

Верхний кожух двигателя снимается вместе с пробкой маслоналивной горловины. На головке блока под кожухом закреплена технологическая пробка маслоналивной горловины. Если не предполагается снимать крышку головки блока, закройте технологической пробкой маслоналивную горловину.

Бензиновые двигатели объемом 1,4 л (55 и 74 кВт)

1. Потяните вверх переднюю часть кожуха 1, а затем заднюю так, чтобы пластмассовые защелки кожуха вышли из зацепления.

Снятие крышки кожуха безинового двигателя 1.4 л (55 и 74 кВт) Skoda Fabia I

1 - верхний кожух;

5 - пробка маслоналивной горловины;

6 - указатель уровня масла.

Бензиновые двигатели объемом 1,0 л (37 кВт) и 1,4 л (50 кВт)

1. Поддев отверткой, снимите эмблему 2 и заглушку 3.

2. Отверните две гайки 4 крепления кожуха.

3. Выньте указатель 6 уровня масла.

4. Снимите кожух 1.

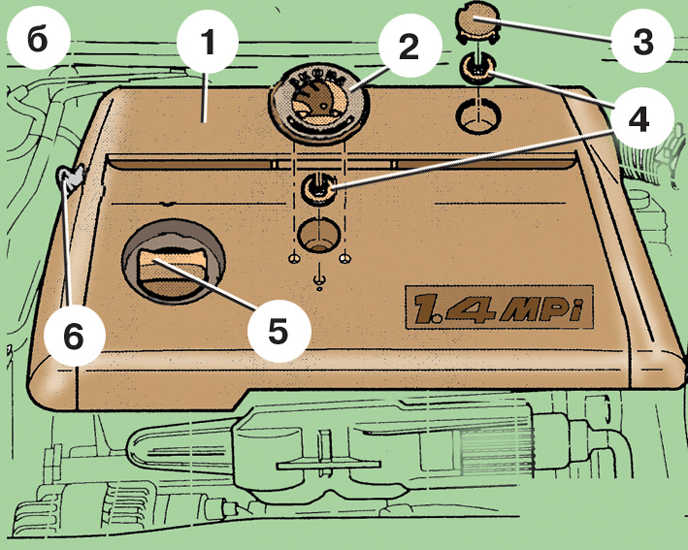

Снятие крышки кожуха безинового двигателя 1.0/1.4 л (37 и 50 кВт) Skoda Fabia I

1 - верхний кожух;

2 - заводская эмблема;

3 - заглушка;

4 - гайка;

5 - пробка маслоналивной горловины;

6 - указатель уровня масла.

Дизельные двигатели

1. Потяните вверх переднюю часть кожуха 1 так, чтобы пластмассовые защелки кожуха вышли из зацепления. Затем сдвиньте кожух вперед и снимите его.

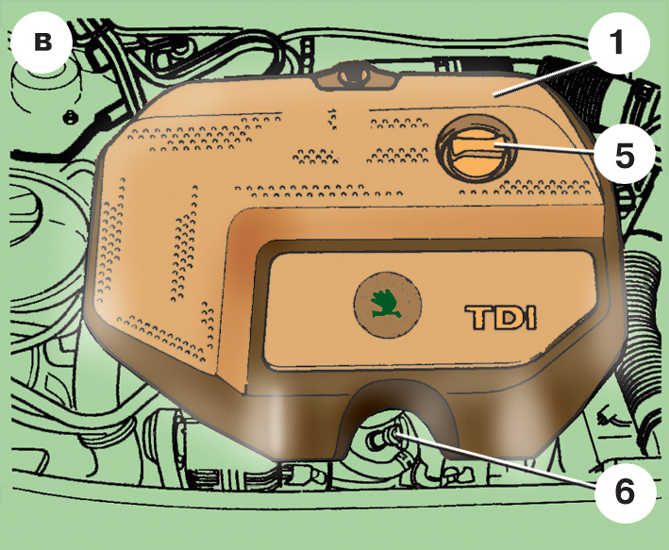

Снятие крышки кожуха дизельного двигателя Skoda Fabia I

1 – верхний кожух;

5 – пробка маслоналивной горловины;

6 – указатель уровня масла.

Источник: http://www.navigator.mn/skoda-fabia/dvigatel/dvigatel.html
