Снятие заднего бампера Toyota Camry

Рис. 8.37. Демонтажные компоненты заднего бампера:

1 – кронштейны крепления облицовки багажника;

2 – облицовка багажника;

3 – усилитель бампера со стороны кузова;

4 – амортизатор бампера;

5 – боковые держатели бампера;

6 – задний бампер;

7 – внутренний фиксатор.

Демонтажные компоненты заднего бампера Тойота Камри показаны на рис. 8.37.

Снимите напольный коврик багажного отделения.

Выньте запасное колесо в сборе с кронштейном крепления.

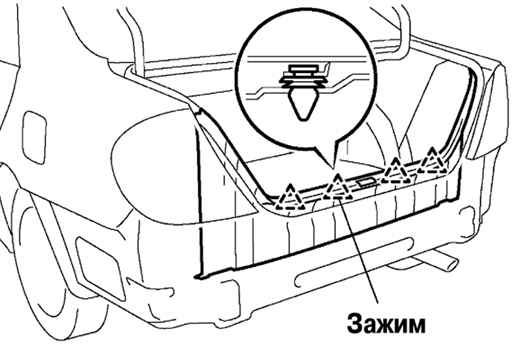

Рис. 8.38. Снятие облицовки багажника

Отсоедините зажимы и снимите облицовку багажника (рис. 8.38).

Отсоедините два зажима и снимите внутреннюю отделку багажника.

Открутите восемь гаек, четыре болта и отсоедините четыре зажима крепления заднего бампера.

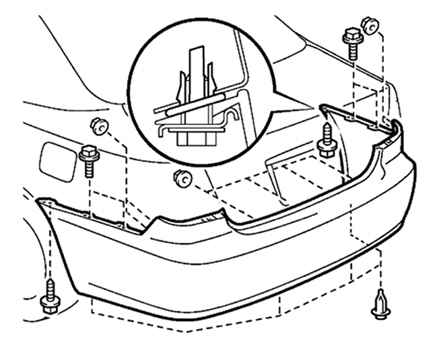

Рис. 8.39. Снятие заднего бампера

Отвинтите два винта, снимите боковые держатели бампера и снимите задний бампер Тойота Камри (рис. 8.39).

Выньте пистоны и снимите фиксаторы с внутренней стороны бампера.

Снимите амортизатор бампера.

Открутите шесть гаек крепления и снимите усилитель бампера Тойота Камри со стороны кузова.

Установку производите в порядке, обратном снятию.
