Работу проводим при замене ламп в заднем фонаре или замене самого фонаря.
Операции показаны на правом фонаре, для левого фонаря они аналогичны.
Открываем дверь багажного отделения отворачиваем пластмассовую гайку крепления фонаря.
Отводим фонарь от кузова автомобиля.
Нажав на фиксатор, отсоединяем колодку проводов от разъема фонаря…
…и снимаем фонарь.
Снимаем прокладку фонаря.

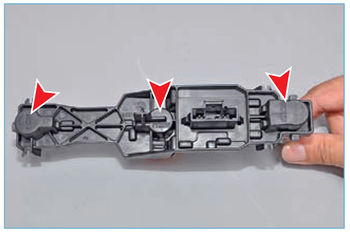

Отжимаем три защелки…
…и снимаем держатель с лампами.
Нажав на лампу и повернув ее против часовой стрелки вынимаем комбинированную лампу сигнала торможения и габаритного света из держателя
Устанавливаем новую лампу P21/5W в обратной последовательности.
Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.
Аналогично заменяем лампу указателя поворота (PY21W) и лампу света заднего хода (P21W) (лампу противотуманного света в левом фонаре).
На каждом патроне держателя ламп указан тип лампы.
Устанавливаем задний фонарь в обратной последовательности.
