Снятие, замена, установка адсорбера системы улавливания топливных паров Renault Logan 2004-2009

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Отвертка плоская средняя

Детали и расходники:

• Адсорбер

Примечание:

Замена адсорбера производится при нарушении герметичности его корпуса, а также при неисправности электромагнитного клапана продувки.

1. Снимаем подкрылок правого переднего колеса, как описано здесь.

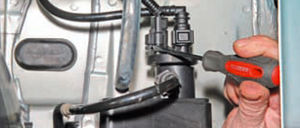

2. Отжимаем отверткой фиксатор колодки жгута проводов системы управления двигателем (для наглядности передний бампер снят) и снимаем колодку.

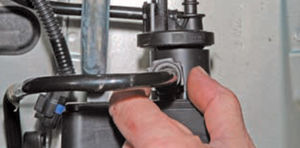

3. Сжав фиксаторы наконечника трубки, которая соединяет электромагнитный клапан продувки адсорбера и впускной трубопровод, снимаем наконечник трубки со штуцера клапана.

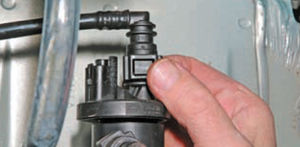

4. Таким же образом снимаем наконечник трубки, соединяющей адсорбер и топливный бак, со штуцера адсорбера.

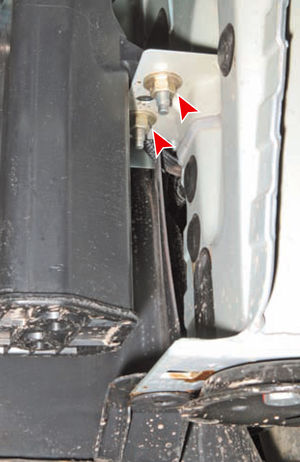

5. Отворачиваем две гайки крепления корпуса адсорбера к кузову и снимаем адсорбер вместе с прозрачной трубкой вентиляции.

6. Установка всех деталей происходит в порядке обратном снятию.
