Снятие, замена, установка топливного бака Renault Logan 2004-2015 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Ключ с наконечником Torx (звездочка) Т25
  • Отвертка плоская средняя

Детали и расходники:

  • Топливный бак – 6001547600
  • Перчатки тканевые

1. Снижаем давление в топливной системе, как описано здесь.

Реле топливного насоса Renault Logan

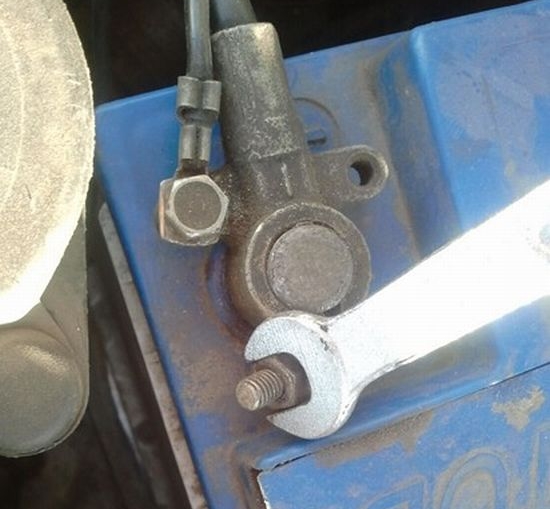

2. Снимаем клемму с отрицательного вывода аккумуляторной батареи.

Снятие клеммы с отрицательного вывода аккумуляторной батареи Renault Logan

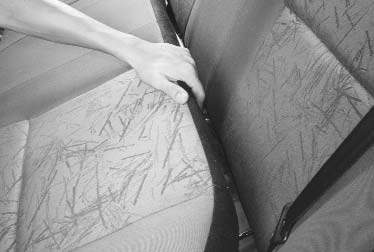

3. Снимаем подушку заднего сиденья.

Снятие подушки заднего сиденья Renault Logan

4. Поддеваем отверткой крышку люка топливного модуля.

Крышка люка топливного модуля Renault Logan

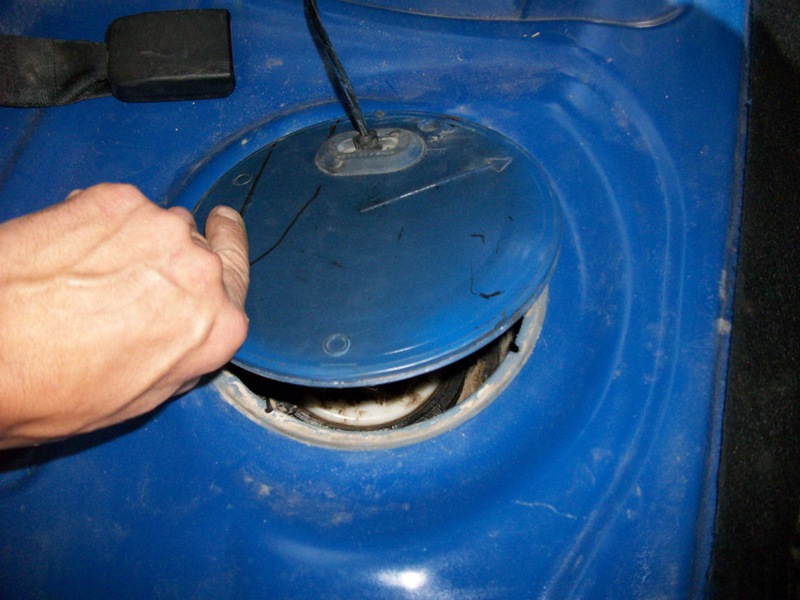

5. Снимаем крышку люка топливного модуля.

Открытие крышки люка топливного модуля Renault Logan

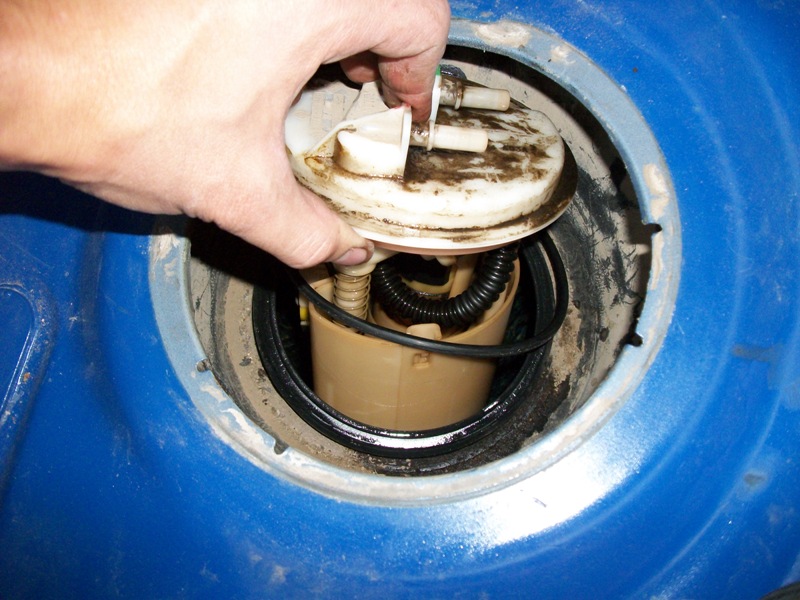

6. Извлекаем топливный модуль.

Извлечение топливного модуля Renault Logan

7. Выкручиваем два болта крепления наливной трубы.

Выкручивание винтов крепления наливной трубы Renault Logan

8. Отворачиваем гайку крепления провода заземления топливного бака.

Отворачивание гайки крепления провода заземления топливного бака Renault Logan

9. Слегка надавив на наливную трубу, смещаем ее вниз.

Смещение наливной трубы Renault Logan

10. На топливном баке расположены два держателя троса стояночного тормоза. Снимаем с них трос.

Держатели троса стояночного тормоза на топливном баке Renault Logan

11. Выводим приводной трос стояночной тормозной системы из держателя, расположенного на днище автомобиля.

Держатель троса привода стояночной системы Renault Logan

12. Снимаем хомут крепления топливного фльтра с топливного бака.

Хомут крепления топливного фильтра Renault Logan

13. Осторожно смещаем топливный фильтр в сторону.

Топливный фильтр Renault Logan

14. Нажимаем на фиксаторы магистрали адсорбера.

Магистраль адсорбера Renault Logan

15. Разъединяем адсорберную магистраль.

Разъединение магистрали адсорбера Renault Logan

16. Выкручиваем фиксатор.

Выворачивание фиксатора термоэкрана системы выпуска Renault Logan

17. Извлекаем пистон крепления термоэкрана.

Пистон крепления термоэкрана системы выпуска отработавших газов Renault Logan

18. Таким же образом снимаем еще два пистона крепления термоэкрана.

19. Снимаем термоэкран.

Снятие термоэкрана системы выпуска газов Renault Logan

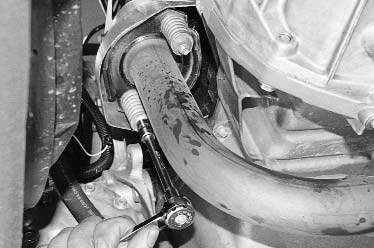

20. Отворачиваем гайки крепления приемной трубы системы выпуска к выпускному коллектору.

Гайки крепления приемной трубы системы выпуска газов Renault Logan

21. Отворачиваем гайку и болт крепящие левую сторону топливного бака.

Гайка и винт крепления левого края топливного бака Renault Logan

22. Аналогично отворачиваем элементы крепления правой стороны топливного бака.

Крепежные элементы с правой стороны топливного бака Renault Logan

23. Снимаем подушки подвески системы выпуска отработавших газов.

Система выпуска газов Renault Logan

24. Фиксируем выхлопную систему, например, подвязав ее к гидравлической стойке.

Фиксация снятой системы выпуска отработавших газов Renault Logan

25. Заводим трос привода стояночного тормоза за топливный бак.

Заведение троса стояночной системы за топливный бак Renault Logan

26. Снимаем топливный бак.

Предупреждение:

Топливный бак имеет достаточно неудобную для удержания форму и немалый вес. Поэтому операцию снятия топливного бака лучше производить с помощником.

27. Устанавливаем новый топливный бак в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
