Снятие звуковых сигналов Renault Logan 2004-2009 Бензин

Работу проводим при замене звуковых сигналов.

Маркировка звукового сигнала низкого тона

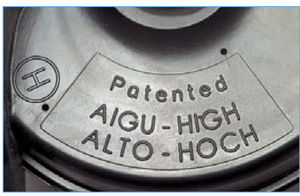

Маркировка звукового сигнала высокого тона

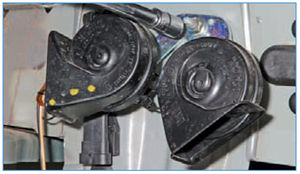

На автомобиле установлены два звуковых сигнала — высокого и низкого тона, расположенных за передним бампером с левой стороны автомобиля и прикрепленных через кронштейн к кузову.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем левый грязезащитный щиток переднего бампера (см. «Снятие грязезащитных щитков переднего бампера»).

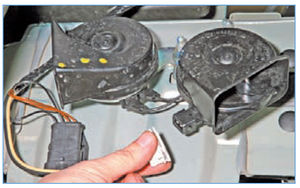

Отсоединяем колодку проводов от звукового сигнала высокого тона.

Ключом «на 13» отворачиваем гайку крепления кронштейна звуковых сигналов…
…и снимаем звуковые сигналы с кронштейном в сборе.

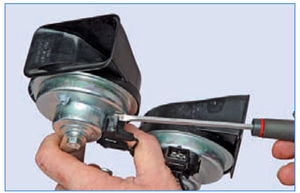

Поддеваем отверткой фиксатор контактного разъема звукового сигнала низкого тона…

…и отсоединяем его.

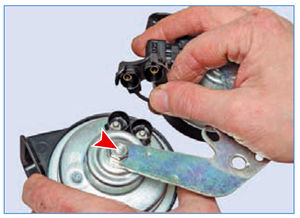

Ключом «на 10» отворачиваем гайку (показана на фото стрелкой) крепления сигнала низкого тона к кронштейну и снимаем сигнал.
Аналогично отсоединяем от кронштейна звуковой сигнал высокого тона.
Устанавливаем звуковые сигналы в обратной последовательности.
