Удаления воздуха из привода сцепления Lada Largus

Общее описание

Возможные неисправности

При возникновении следующих неисправностей необходимо проверить систему гидравлического привода сцепления на отсутствие утечек жидкости и удалить воздух из системы:

- появление свободного хода педали сцепления;

- нахождение педали сцепления в среднем или нажатом положении;

- затруднение переключения передач.

Возможные последствия попадания загрязнений в систему гидравлического привода сцепления

Гидравлический привод сцепления очень чувствителен к загрязнению. Попадание загрязнений в систему может привести к следующим последствиям:

- невозможность переключения передач;

- повреждению или полному выходу из строя гидропривода сцепления;

- утечкам из гидравлического привода сцепления.

Для удаления воздуха из гидравлического привода сцепления использовать следующее оборудование:

- установка для удаления воздуха из системы гидропривода через бачок тормозной жидкости типа ОМА 883 ф. "ОМА" (Италия);

- шприц для удаления воздуха через штуцер, расположенный на рабочем цилиндре привода сцепления.

 Процедуры по удалению воздуха из гидравлического привода сцепления

Если сняты части гидропривода сцепления

Выполнять операции удаления воздуха с помощью устройства для удаления воздуха через бачок для тормозной жидкости или с помощью нового шприца через штуцер для удаления воздуха, расположенный на рабочем цилиндре привода сцепления (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Если части гидропривода сцепления не сняты

Выполнять операции удаления воздуха шприцом только с помощью впрыска тормозной жидкости через штуцер для удаления воздуха на рабочем цилиндре привода сцепления (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять защиту картера двигателя

Процедура удаления воздуха, если нет снятых частей гидропривода

Удаление воздуха с помощью установки для удаления воздуха из системы гидропривода

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.

Присоединить установку для удаления воздуха из системы гидропривода к бачку для тормозной жидкости (установка для удаления воздуха из системы гидропривода типа ОМА 883 ф. "ОМА", Италия).

Снять заглушку 1, рисунок 8-1, со штуцера для удаления воздуха на рабочем цилиндре 4 привода сцепления.

Подсоединить прозрачную трубку к штуцеру для удаления воздуха, опустив другой конец в пустой сосуд, расположенный выше штуцера для удаления воздуха (трубка прозрачная технологическая, сосуд технологический).

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

Рисунок 8-1 - Удаление воздуха из системы гидравлического привода сцепления:

1 - заглушка штуцера для удаления воздуха;

2 - фиксатор;

3 - трубопровод, соединяющий главный и рабочий цилиндры привода сцепления;

4 - рабочий цилиндр привода сцепления;

5 - коробка передач

Открыть систему между установкой для удаления воздуха и бачком для тормозной жидкости.

Подождать, пока тормозная жидкость не станет вытекать без пузырьков.

Сбросить давление в гидроприводе сцепления, выключив устройство для удаления воздуха.

Нажать на фиксатор и установить трубопровод в рабочий цилиндр до щелчка

Отсоединить прозрачную трубку от штуцера для удаления воздуха и установить заглушку на штуцер.

Отсоединить установку для удаления воздуха.

Долить тормозную жидкость в бачок главного тормозного цилиндра и довести до нормы ее уровень. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LAD А" К 3100.25100.00018).

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.

Удаление воздуха с помощью шприца

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.

Снять заглушку со штуцера 1, рисунок 8-1, для удаления воздуха на рабочем цилиндре 4 привода сцепления.

Присоединить прозрачную трубку к штуцеру для удаления воздуха так, чтобы она заняла такое же положение по высоте, как и бачок (трубка технологическая).

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

Залить тормозную жидкость в бачок главного тормозного цилиндра, так чтобы она полилась из штуцера для прокачки гидравлического привода сцепления (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LAD А" К 3100.25100.00018).

Присоединить новый шприц для прокачки гидравлической системы привода сцепления к концу прозрачной трубки, наполненный 60 мл тормозной жидкости (шприц технологический, жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Медленно и полностью вытеснить тормозную жидкость из шприца в гидравлический привод сцепления, следя за тем, чтобы воздух из верхней части шприца не попал в систему.

Нажать на фиксатор и установить трубопровод в рабочий цилиндр до щелчка

Отсоединить прозрачную трубку от штуцера для удаления воздуха.

Поставить заглушку на штуцер для удаления воздуха.

Довести до нормы уровень тормозной жидкости в бачке главного тормозного цилиндра. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.

Процедура подготовки удаления воздуха, если части гидравлического привода сцепления сняты

Подготовка трубопровода

Заполнить трубопровод, рисунок 8-2, гидравлического привода сцепления с помощью шприца (шприц технологический, жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

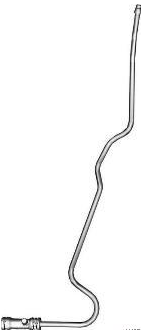

Рисунок 8-2 - Трубопровод гидравлического привода сцепления

Присоединить заполненный трубопровод к рабочему цилиндру привода сцепления для предотвращения утечки тормозной жидкости.

Подготовка рабочего цилиндра гидравлического привода сцепления

Заполнить рабочий цилиндр, рисунок 8-3, гидравлического привода сцепления с помощью шприца под собственным весом (шприц технологический, жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Рисунок 8-3 - Рабочий цилиндр гидравлического привода сцепления

Установить соответствующую деталь (или детали) на автомобиль

Процедура удаления воздуха, после снятия части гидравлической системы

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.

Снять заглушку со штуцера 1, рисунок 8-1, для удаления воздуха на рабочем цилиндре 4 привода сцепления.

Присоединить прозрачную трубку к штуцеру для удаления воздуха так, чтобы она заняла такое же положение по высоте, как и бачок (трубка технологическая).

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

Залить тормозную жидкость в бачок главного тормозного цилиндра, так чтобы она полилась из штуцера для прокачки привода сцепления (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Подсоединить новый шприц к концу прозрачной трубки, наполненный 60 мл тормозной жидкости (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Медленно и полностью вытеснить жидкость из шприца в гидропривод сцепления, следя за тем, чтобы воздух из верхней части шприца не попал в систему.

Нажать на фиксатор и установить трубопровод в рабочий цилиндр до щелчка

Отсоединить прозрачную трубку от штуцера для удаления воздуха.

Установить заглушку на штуцер для удаления воздуха. Довести до нормы уровень тормозной жидкости. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления.

При необходимости повторить операцию удаления воздуха.

Установить защиту картера двигателя
