Инструменты:
- Специальное приспособление 09529-21000 (Wheel Alignment Tester)
- Динамометрический ключ
Углы установки передних колес
При проверке углов установки передних колес с помощью специального приспособления (wheel alignment tester) всегда устанавливайте автомобиль на ровной горизонтальной поверхности так, чтобы передние колеса находились в положении прямолинейного движения. Перед проверкой убедитесь, что передняя подвеска, рулевое управление и колеса находятся в нормальном техническом состоянии, а давление в шинах соответствует норме.
Схождение колес
Примечания:
Схождение колес (разница размеров В – А или сумма углов а + b) регулируется вращением наконечников рулевых тяг.

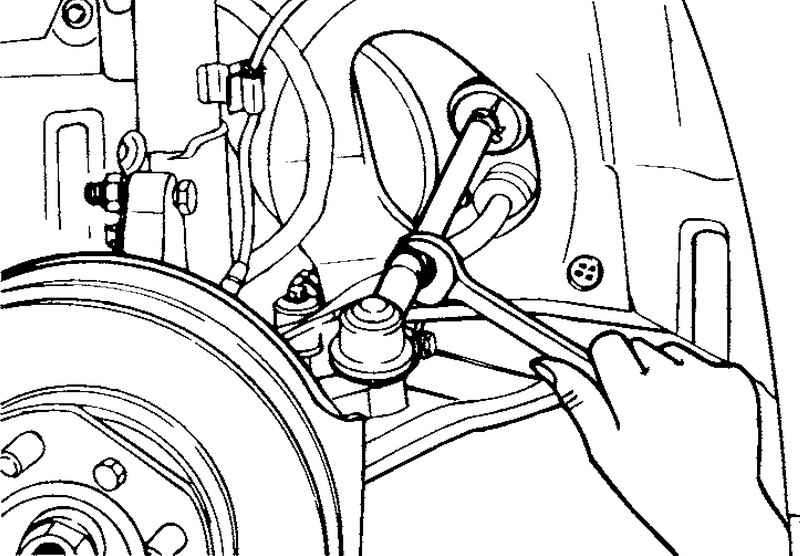

1. Для изменения схождения колес вращайте наконечники правой и левой рулевых тяг на одинаковые углы в противоположных направлениях.
Внимание:
Величина схождения будет уменьшаться при вращении наконечника левой рулевой тяги в направлении к задней части автомобиля (а наконечника правой рулевой тяги – в направлении к передней части автомобиля).
Схождение В-А: номинальное значение – 0±2 мм.
Примечания:
Регулировка схождения колес производится поворотом наконечников левой и правых рулевых тяг на одинаковые углы.
2. При регулировке схождения колес ослабьте хомуты защитных чехлов рулевых тяг для предотвращения скручивания чехлов.
3. После регулировки надежно затяните контргайки наконечников рулевых тяг и надежно установите хомуты защитных чехлов.
Примечание:
Выполните регулировку схождения колес так, чтобы результат соответствовал диапазону + 1мм.
Момент затяжки контргайки наконечника рулевой тяги: 50–55 Н·м.
Развал колес
Внимание:
Развал передних колес обеспечивается геометрией передней подвески (взаимным положением поворотного кулака и передней стойки подвески) т.е. отрегулирован на заводе-изготовителе и не подлежит регулировке в процессе эксплуатации.
Развал колес : 0° + 301.

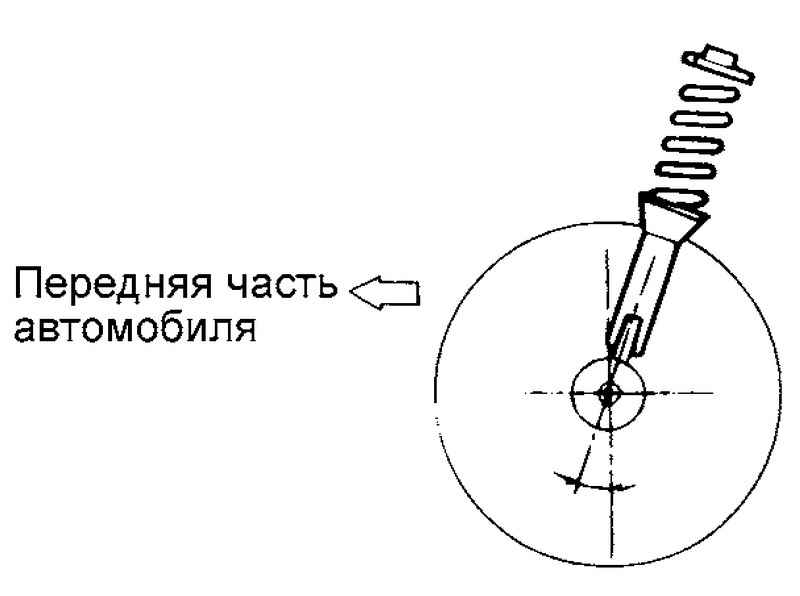

Продольный наклон оси поворота
Внимание:
Продольный наклон оси поворота отрегулирован на заводе-изготовителе и не подлежит регулировке в процессе эксплуатации.
Если продольный наклон оси поворота не соответствует номинальному значению, замените деформированные либо поврежденные детали подвески.
Продольный наклон оси поворота: 2°49’ +30’.
Примечания:
Изношенные или поврежденные детали передней подвески должны быть заменены до проверки углов установки колес.

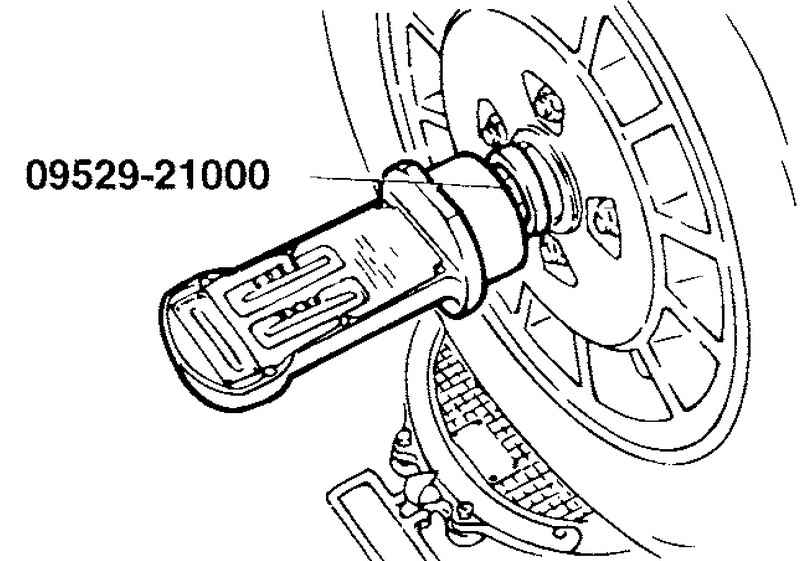

4. Для измерений углов установки колес применяется специальное приспособление (09529-21000).
Внимание:
Продольный наклон оси поворота и развал колес отрегулированы на заводе-изготовителе и не подлежат регулировке в процессе эксплуатации.
Если продольный наклон оси поворота и развал колес не соответствуют номинальному значению, то замените деформированные либо поврежденные детали подвески.
Разница в углах установки (продольный наклон оси поворота и развал колес) между правым и левым колесом должна быть в пределах 0°±30’.
