Управление внешним освещением Opel Astra II G (Classic) 1998 — 2009

Примечания:

Никогда не ездите только с включенными габаритными фонарями — опасность происшествия! Габаритные огни Опель Астра G недостаточно яркие для того, чтобы в необходимой мере освещать дорогу перед автомобилем, и чтобы остальные участники дорожного движения замечали вас. Поэтому в темноте и при плохой видимости, всегда включайте ближний свет.

При длительной стоянке автомобиля рекомендуется выключить габаритные фонари.

Подрулевые переключатели Опель Астра G​

Подрулевые переключатели установлены на рулевой колонке. Левый подрулевой переключатель выполняет функции выключения указателей поворота и переключателя ближнего/дальнего света.

Положения левого подрулевого переключателя:

1 – указатели поворота выключены (по центру);

2 – включен указатель правого поворота (поворот вверх);

3 – включен указатель левого поворота (поворот вниз).

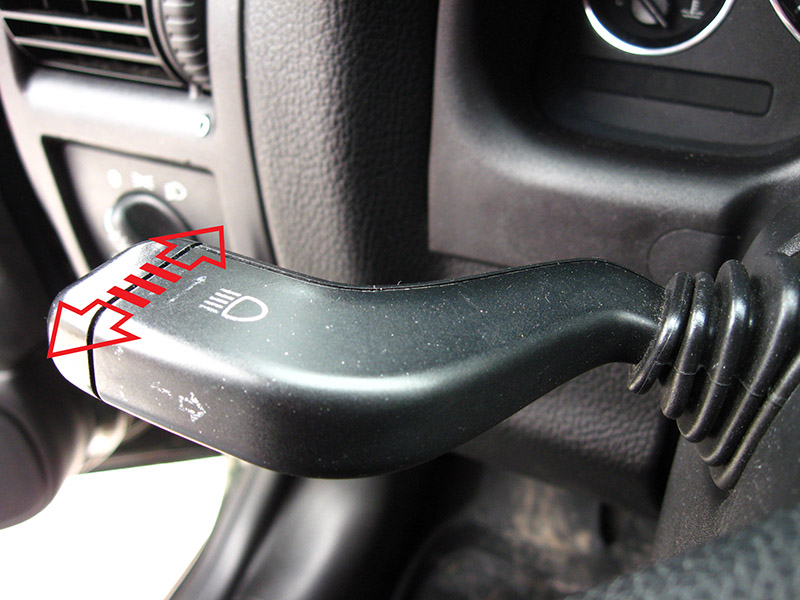

1 – наружное освещение работает независимо от подрулевого переключателя. Возможно кратковременное нефиксированное включение дальнего света (переключатель установлен по центру);

2 – включение дальнего света фар при включенном ближнем свете фар (вперед);

3 – нефиксированное включение дальнего света фар (назад);

Блок управления наружным и внутренним освещением расположен с левой стороны панели приборов и объединяет в себе переключатель наружного и внутреннего освещения, электрокорректор фар, регулятор яркости подсветки контрольных приборов и органов управления, выключатель задних противотуманных фонарей и (в зависимости от комплектации) противотуманных фар.

Переключатель наружного и внутреннего освещения

Поворачивая переключатель наружного и внутреннего освещения за часовой стрелкой, можно установить следующие режимы:

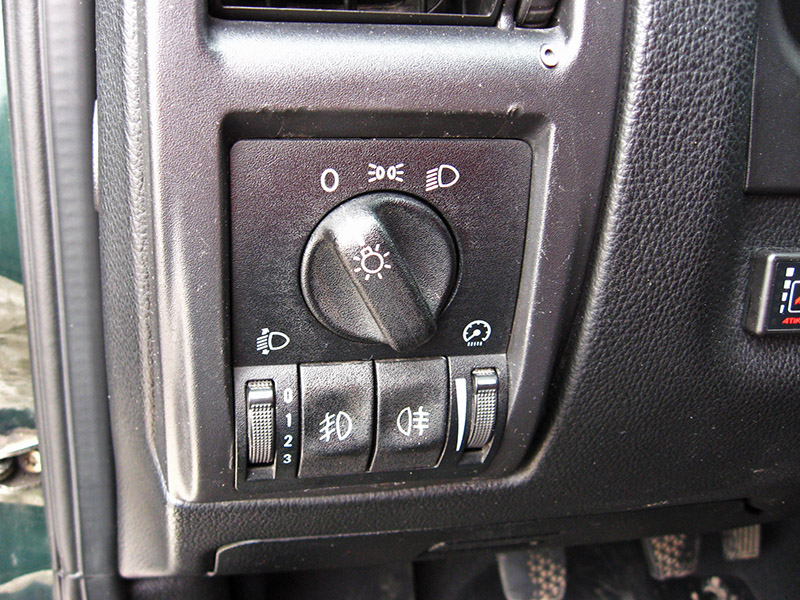

1 – наружное освещение выключено;

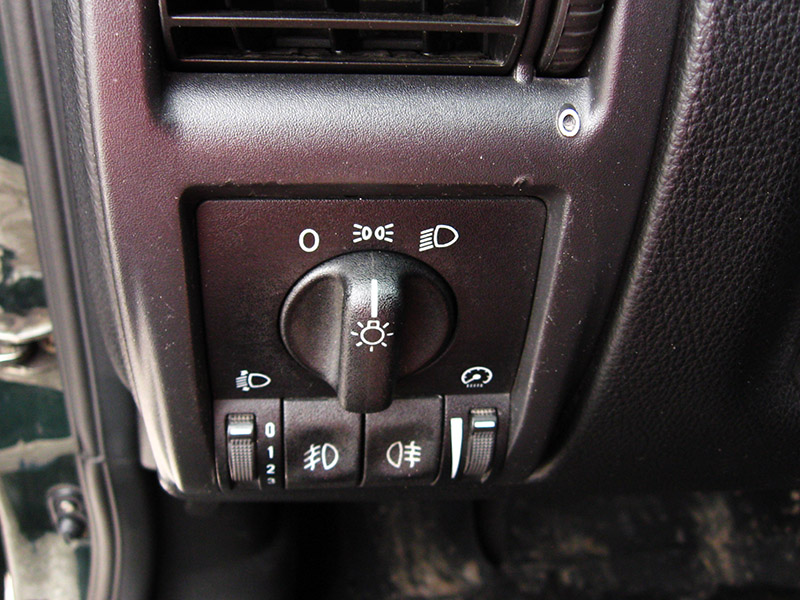

2 – включено наружное освещение и подсветка органов управления;

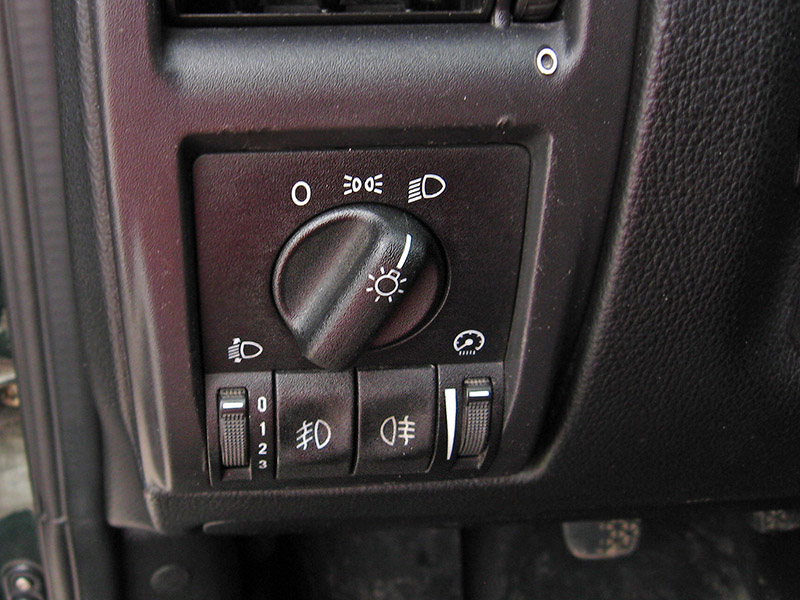

3 – включен ближний или дальний (в зависимости от положения левого подрулевого переключателя) свет фар Опель Астра G.

При вытягивании переключателя на себя включается внутреннее освещение (при закрытых дверях).

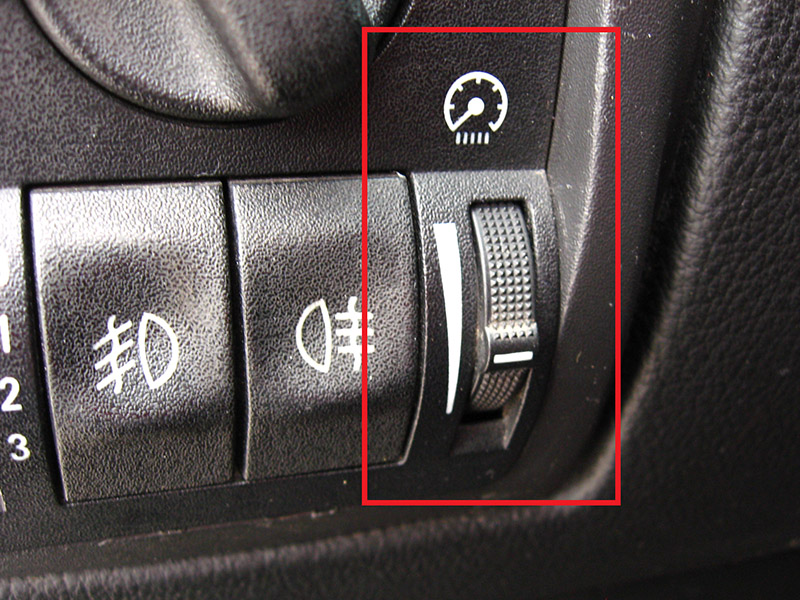

Регулятор яркости подсветки контрольных приборов и органов управления

Поворачивая колесико регулятора вверх или вниз, можно установить желаемую яркость подсветки.

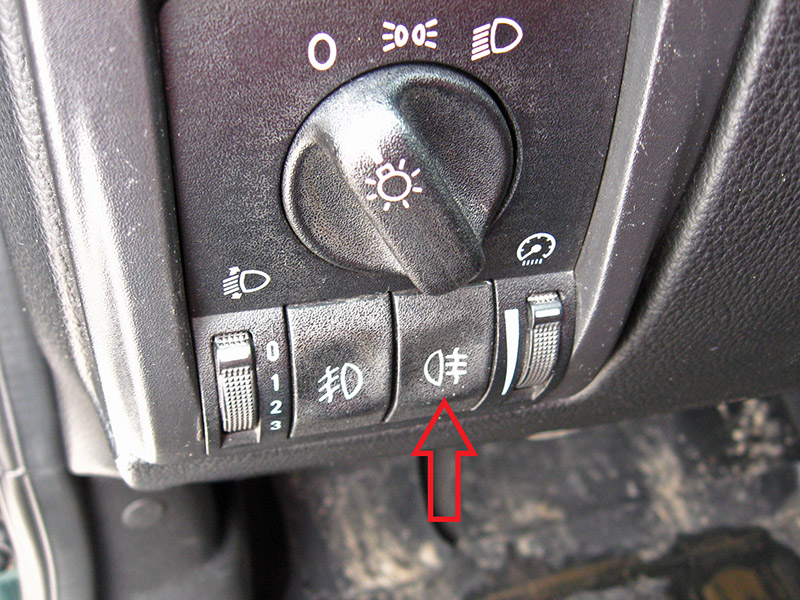

Выключатель задних противотуманных фар

Противотуманные фонари включаются только при включенном зажигании и ближнем свете фар или противотуманных фарах.

Выключатель противотуманных фонарей

Противотуманные фары Opel Astra G включаются только при включенном наружном освещении.

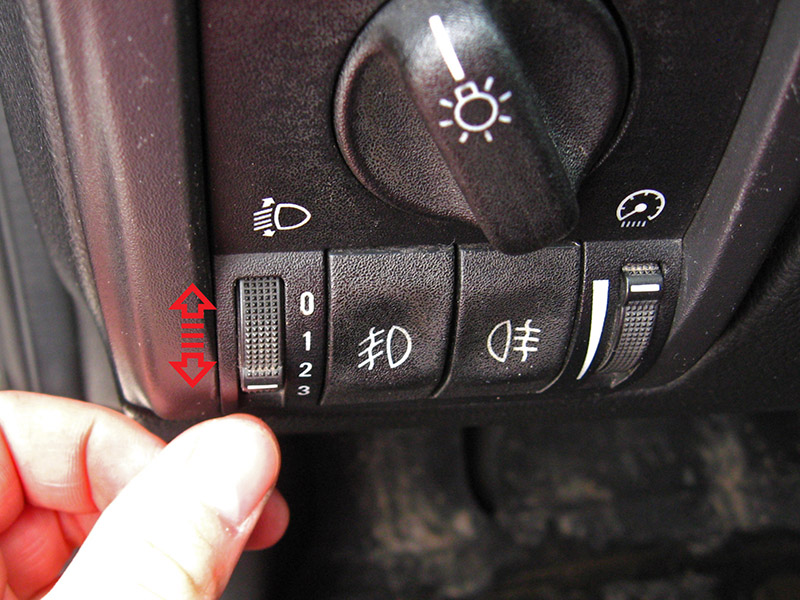

Электрокорректор фар Опель Астра G​

Предназначен для дистанционного изменения наклона пучков света фар в вертикальной плоскости при различной загрузке автомобиля.

Для правильного освещения дороги и предотвращения ослепления водителей других транспортных средств, следует совместить метку, нанесенную на управляющем колесике электрокорректора с соответствующими метками (цифрами) на блоке при различных вариантах загрузки:

• 0 – один водитель или водитель с пассажиром на переднем сиденье;
• 1 – водитель с четырьмя пассажирами;
• 2 – один водитель и груз в багажном отделении;
• 3 – водитель с четырьмя пассажирами и грузом в багажном отделении.

Предупреждение:

Всегда устанавливайте электрокорректор фар в соответствующее положение, так как ослепление водителя встречного автомобиля может иметь самые тяжкие последствия.
