Устанавливаем магнитолу на Nissan Almera Classic

Инструменты:

• Отвертка крестовая
• Трещетка с крестовой битой
• Бокорезы
• Тестер

Детали и расходники:

• Изолента
• Ветошь
• Тканевые перчатки
• Переходник на евро резъемы

Примечание:

Переходник на евро резъемы я купил в техносиле, но он не подошел по разъемам. В результате я разъем снял, а концы немного заизолировал. Получился вот такой паук. На проводах надписано, какой куда.

Установка магнитолы на Nissan Almera Classic

1. Разбор панели согласно факу. Железная кострукция с острыми краями, надо работать в рукавицах и панель накрыть тряпочкой. Чтоб не сидеть потом с порезанными пальцами и не ездить с поцарапанной обивкой.

2. Магнитола откручивается трещеткой, так как прикручена от души и обычной отверткой не берется.

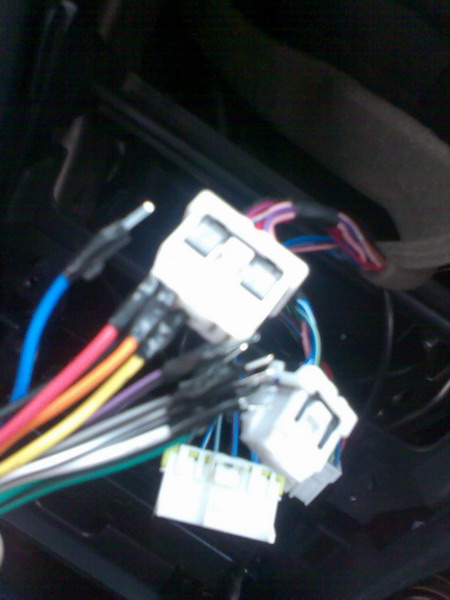

3. Контакты паука вставляются в разъемы штатной проводки и закручиваются изолентой.

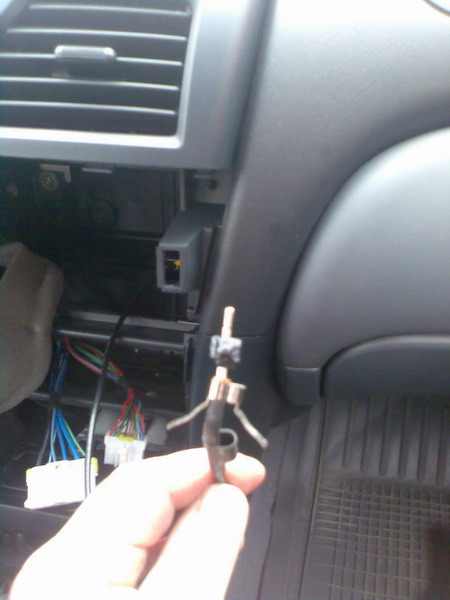

4. Разъем антенны кусается бокорезами аккуратно вдоль. Получившееся обматывается изолентой для придания цилиндрической формы и спокойно подстыковывается к штатному входу.

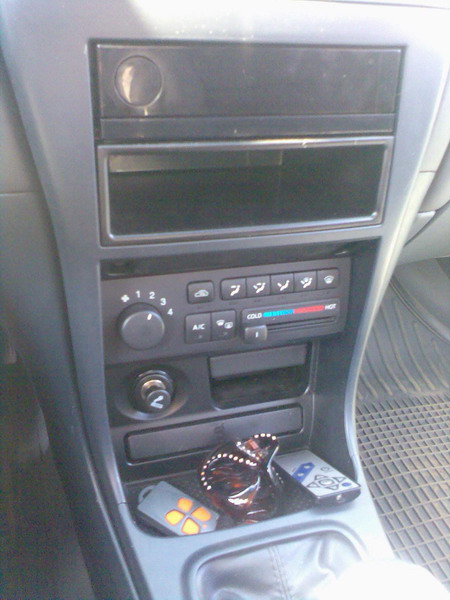

5. Дальше прикручивается магнитола вместо полки, а полка вместо магнитолы.

6. Подстыковываются разъемы к ней и все собирается в обратной последовательности.

Примечание:

Пластмасса сразу не садится, надо пальцами потянуть вниз железную рамку пепельницы, она мешает.

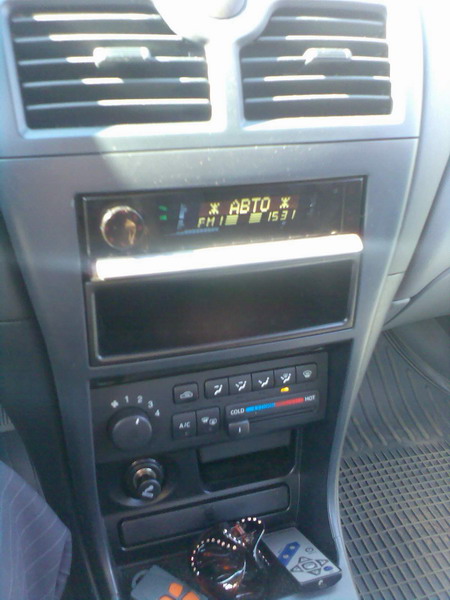

Результат

Дополнения к распиновке.

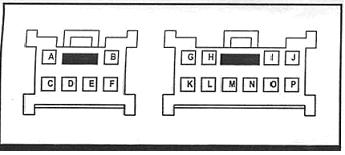

ВИД СО СТОРОНЫ РАЗЪЕМА.

• А   Правый задний динамик (+)
• С   Правый задний динамик (-)
• D   Левый задний динамик (+)
• E   Левый задний динамик (-)
• G  +12 вольт – провод к замку зажигания
• Н   Габариты
• K   Провод заземления
• M  +12 вольт – провод к аккумулятору
• I   Правый передний динамик (+)
• O  Правый передний динамик (-)
• J   Левый передний динамик (+)
• P  Левый передний динамик (-)

Источник: http://www.almera-classic.ru/forum/index.php?topic=1382.0
