Установите нижний изолятор пружины на стойку.
Установите ограничитель хода сжатия пружины на шток.
|
Рис. 4.28. Сжатие пружины стойки с помощью специального инструмента
Используя специнструмент, сожмите пружину и установите пружину на стойку (рис. 4.28).
|

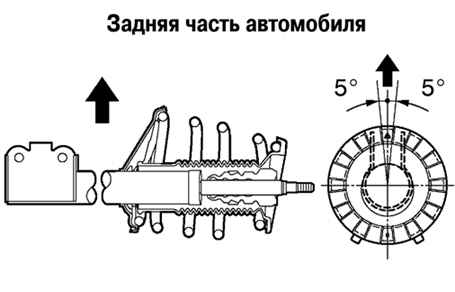

Рис. 4.29. Схема установки изолятора амортизатора и чашки пружины
Установите изолятор амортизатора и чашку пружины. Совместите метку «OUT» на верхней чашке пружины с меткой на изоляторе амортизатора, как показано на рисунке 4.29.
|

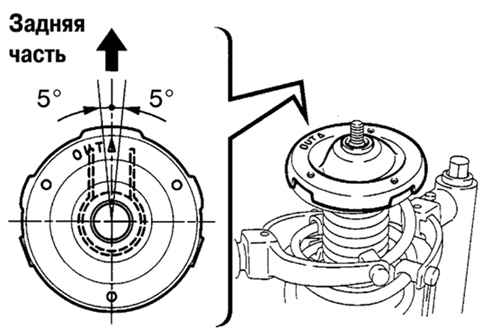

Рис. 4.30. Установка чашки пружины в правильное положение
Установите верхнюю чашку пружины меткой к задней части автомобиля (рис. 4.30).
|

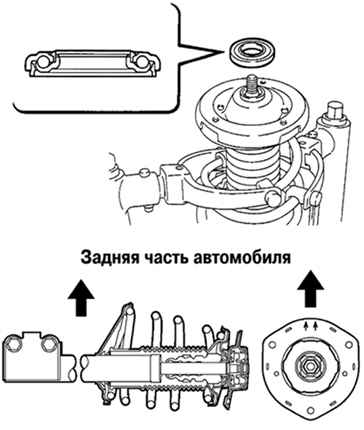

Рис. 4.31. Установка подшипника и верхней опоры стойки
Установите подшипник и верхнюю опору стойки, правильно соорентировав их по отношению к задней части автомобиля. (рис. 4.31).
ПРИМЕЧАНИЕ Убедитесь, что подшипник установлен в верхней опоре стойки. |
Используя специнструмент, придержите верхнее седло пружины и установите новую гайку.
Момент затяжки: 49 Н·м.
Остальные детали устанавливайте в порядке, обратном снятию.
