Установка автодоводчика стёкол.

Инструмент:

Ножницы

Детали и расходники:

Доводчик Pandora 502
Изолента

1. Режем пополам фиолетово/черный провод.

2. Правый конец провода фиолетово/черный подсоединяем к красному/желтому.

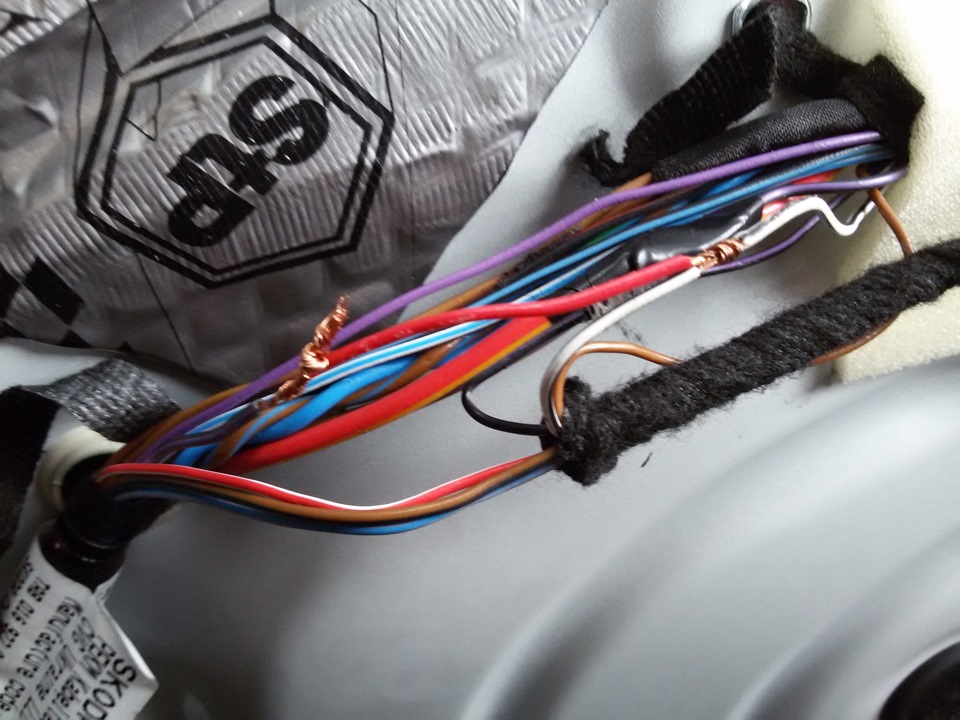

Соединяем фиолетово-черный и красно-желтый провода Skoda Rapid

3. К красному/желтому нужно примотать обрезанный фиолетовому/черному провод и изолировать его.

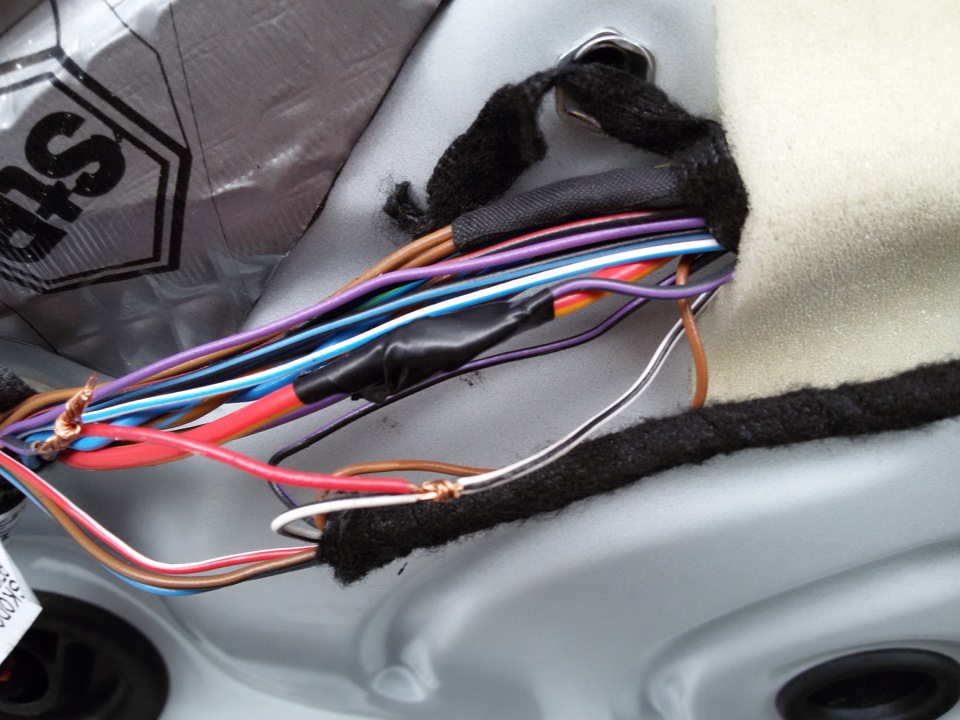

Изолируем провода Skoda Rapid

Функция доводки стекол от сигнализации

4. Левый конец фиолетово/черный подключаем к бело/черному проводу. Надо удлиннить провод (на фото красный).

Соединяем провода Skoda Rapid

5. Изолируем и собираем все на свои места.

6. От сигнализации тянем дополнительный провод и подключаем его к фиолетово/черному проводу (находится под обшивкой левой ноги) установив в него сопротивление на 1кОм (блок кнопок стеклоподъемников водителя с защитой от "дурака").

Подключение к сигнализации для включения доп.канала

7. Подключаем ноутбук к сигнализации.

8. С помощью спец. программы активируем доводку стекол и выставляем задержку правой и левой стороны стекол.

Примечание:

Без активации в сигнализации доводка стекол работать не будет. Самим лучше не лезть и доверьте эту работу профессионалам своего дела.
