Установка камеры заднего вида Toyota Corolla

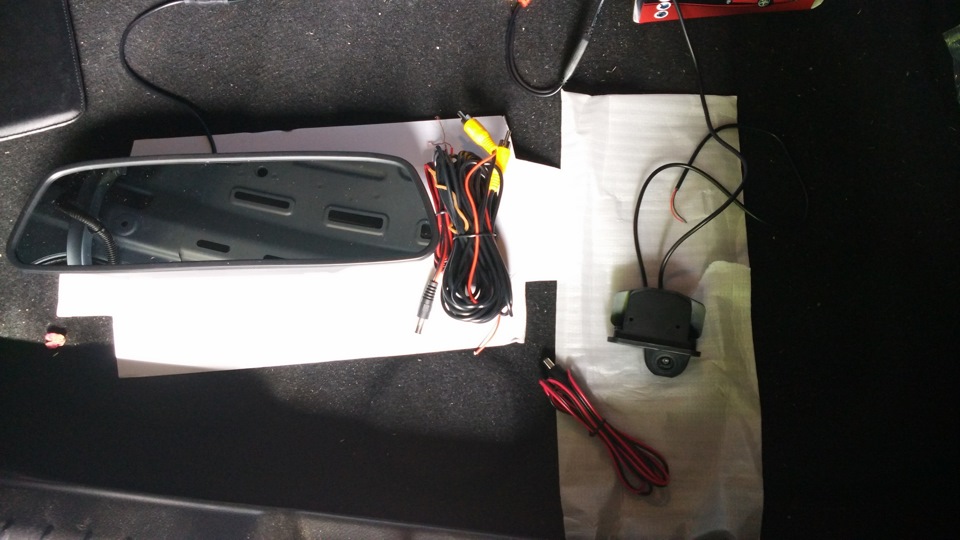

Приехал комплект из камеры заднего вида в плафон освещения и зеркала заднего вида с камерой.

Что бы снять штатный плафон освещения и поставить вместо него камеру, нужно сначала снять хромированную полоску на багажнике.

Начало стандартное: снимаю защелки с обивки крышки багажника. Достаточно освободить только верхнюю часть. Становятся доступными семь гаек на 10, и три пластиковых защелки, которые держат хром-полосу. Открутить их не представляет никакой сложности.

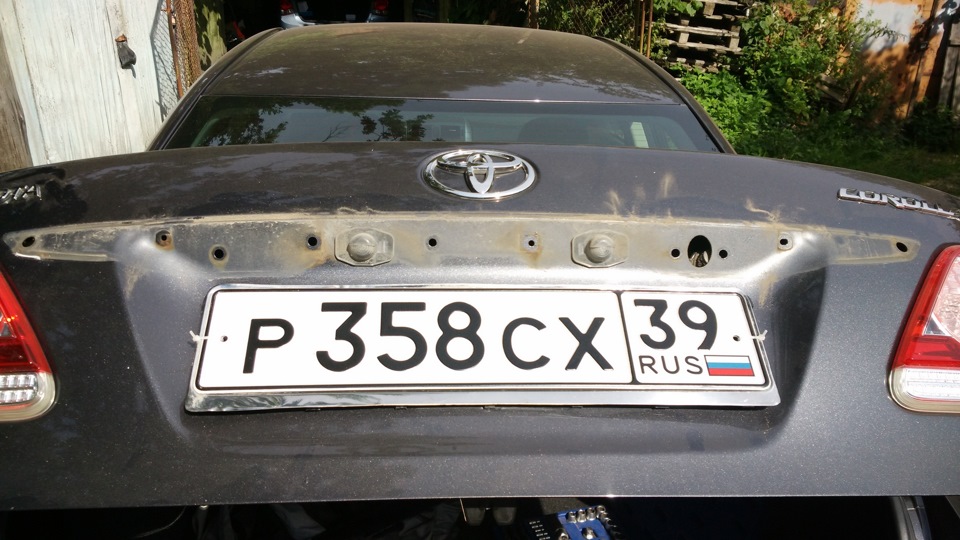

Получаем вот такую картину.

Снимаю левый плафон освещения номера, примеряю камеру. На удивление, садится точно по посадочному месту с небольшим люфтом. По сравнению с предыдущим опытом установки, прогресс у китайцев заметен. Тогда пришлось очень много сверлить и пилить, чтобы камера села.

Примеряю обратно хром полосу, а тут поджидает небольшая неприятность — камера немного шире, чем отверстие в полоске. Пришлось немного поработать кусачками и расширить его.

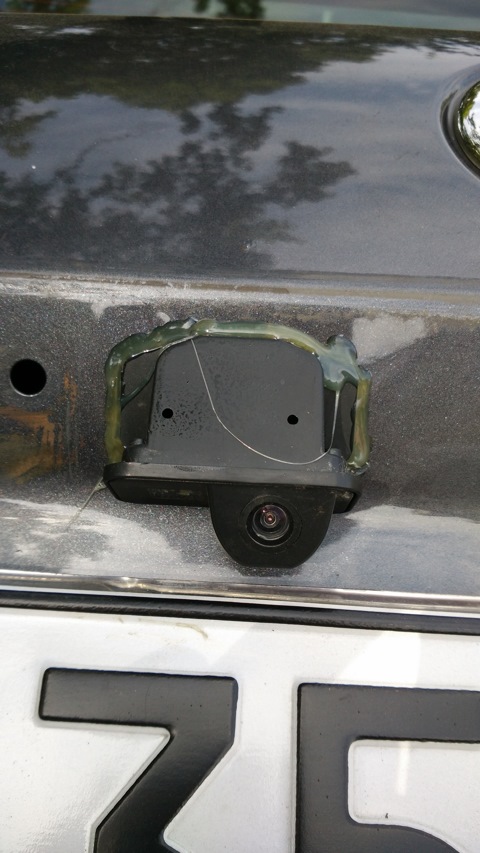

Сажаю камеру на двухсторонний скотч, чтобы исключить люфт. По периметру герметизирую термоклеем, что бы исключить попадание воды в багажник.

Прикручиваю обратно хром-полосу. Больше тут делать ничего не нужно.

Протягиваю провод видео-сигнала к зеркалу по левой стороне салона, пряча его под пластиковый порог.

Каждый раз делая что то с салоном, удивляюсь, как японцы все по умному сделали. Разбирать и собирать очень просто, ничего не ломается и не скрипит после сборки.

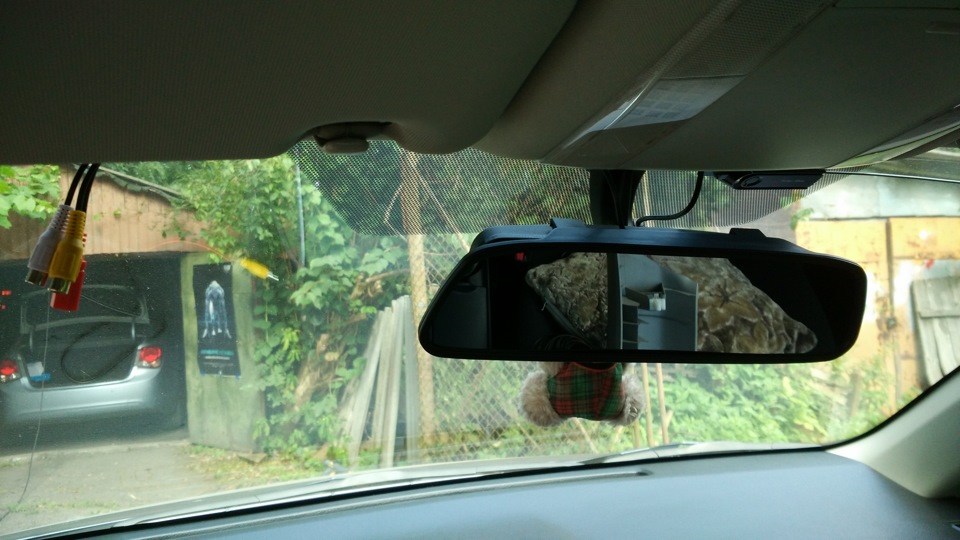

Устанавливаю зеркало поверх штатного.

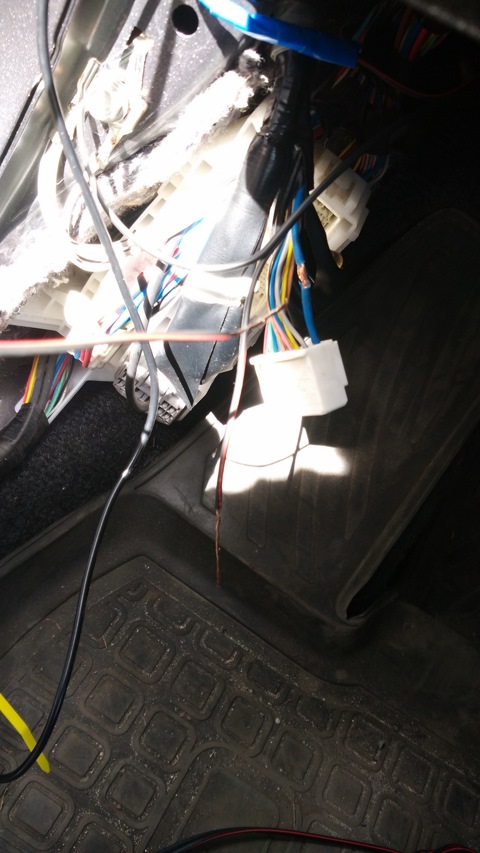

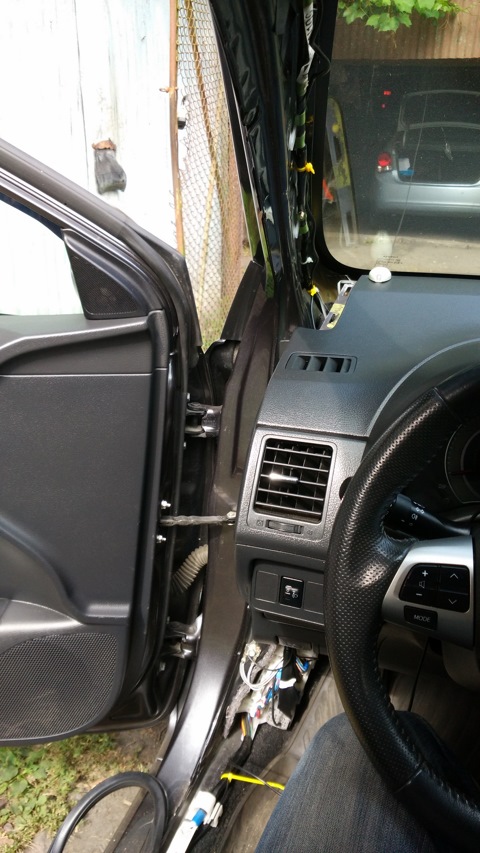

Питание его буду подключать так же, как и видеорегистратор. С той лишь разницей, что зеркало работает от 12 вольт, и никакие блоки питания ему не нужны. Провод питания и провод видеосигнала пойдет сначала под потолком, потом под декоративной левой стойкой и потом под уплотнительной резинкой левой двери.

Питание для камеры беру с фонаря заднего хода.

Зелёный провод — плюс.
Белый провод — минус.
Зеркало само включает экран при появление видеосигнала на входе.

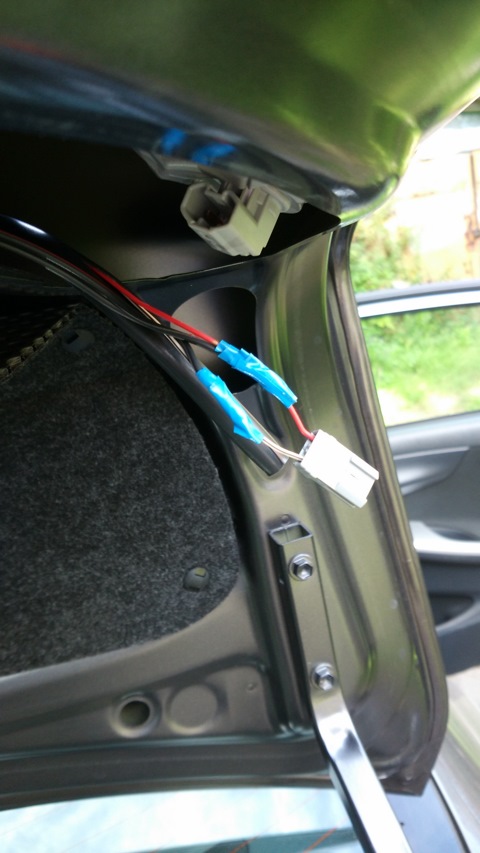

Подсветку номера, встроенную в камеру, подключаю к оставшемуся пустому разъему штатного освещения номера, соответственно красный провод с красным, черный с белым.
Конечный вид всей системы такой:

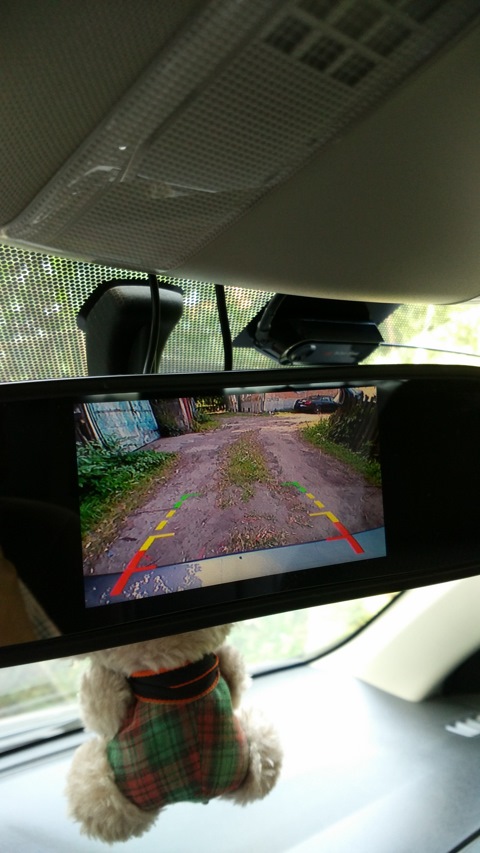

Экран

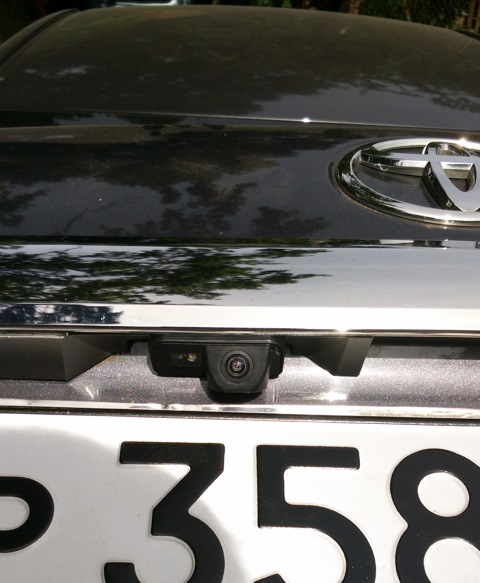

Камера

Цена на момент заказа была 47 баксов. Время на установку ушло 4 часа.
