Установка масляного насоса двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

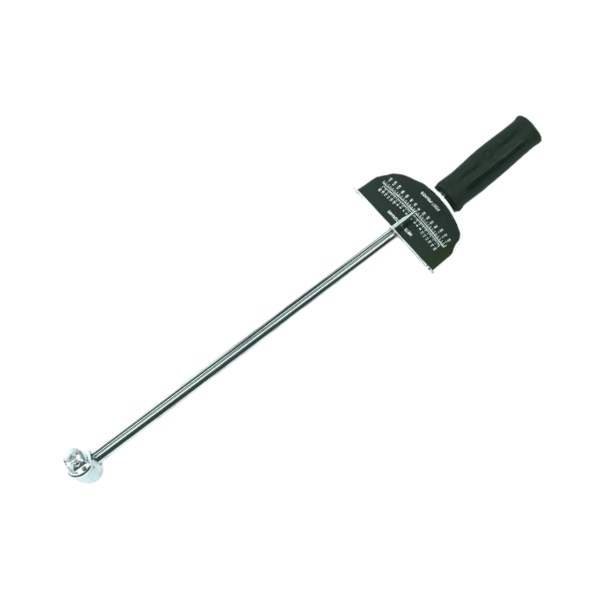

• Динамометрический ключ

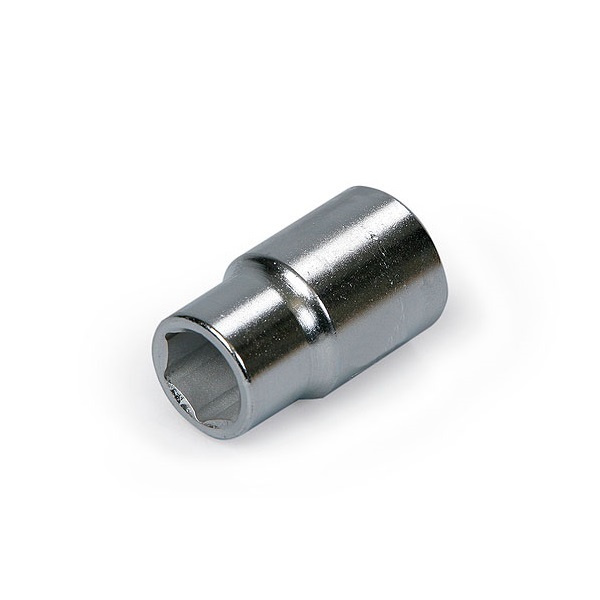

• Насадка на вороток 10 мм
• Насадка на вороток 12 мм

Детали и расходники:

• Ветошь
• Растворитель

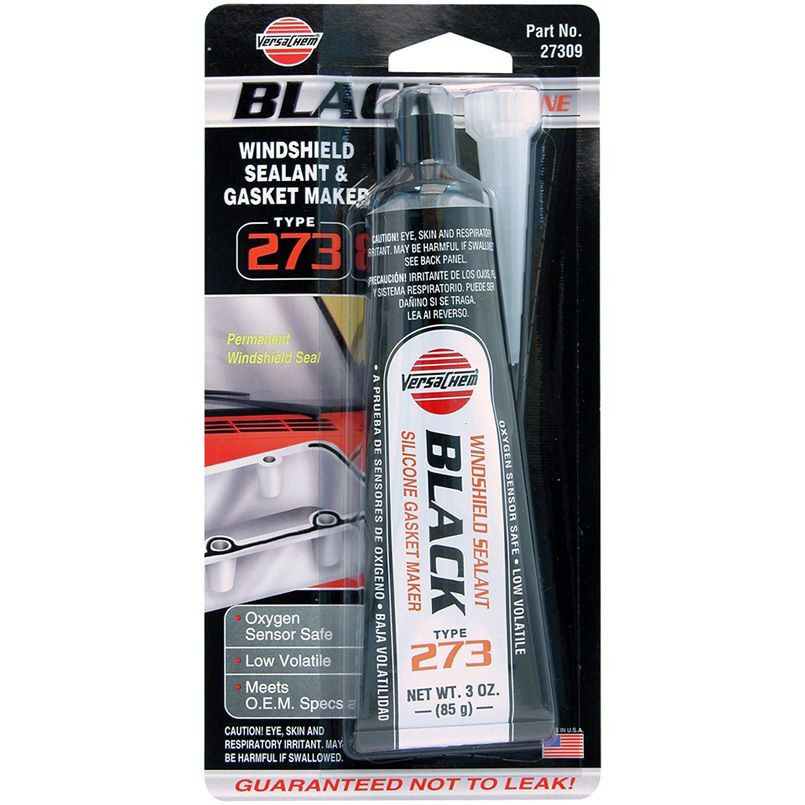

• Герметик

1. Удалите остатки уплотнительного материала с контактных поверхностей масляного насоса. Используя растворитель, очистите поверхности контакта и уплотнений.

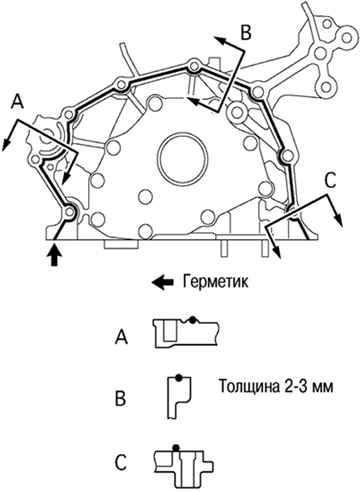

2. Нанесите новый герметик на контактную поверхность масляного насоса, как показано на рисунке.

Места нанесения герметика на контактную поверхность масляного насоса

Примечание:

После нанесения герметика сопрягаемые детали должны быть собраны в течение времени, указанного в инструкции по применению герметика. Иначе материал должен быть удален и герметик нанесен повторно.

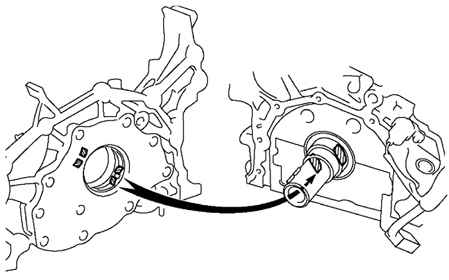

3. Введите в зацепление пазы внутренней шестерни ротора масляного насоса со шлицами на коленчатом валу и установите масляный насос, как показано на рисунке.

Установка масляного насоса

4. Заверните девять болтов крепления масляного насоса за несколько проходов моментом затяжки:

• головка 10 мм – 8 Н·м;
• головка 12 мм – 20 Н·м.
