Установка механизма натяжителя цепи привода механизма газораспределения Toyota Camry 2001

Инcтрументы:

Детали и расходники:

Примечание:

Принцип работы натяжителя цепи описан здесь. Проверка работы натяжителя цепи здесь.

1. Нажмите на храповик, полностью утопите плунжер механизма натяжителя цепи и зацепите крюк за штифт.

Схема подготовки механизма натяжителя цепи привода механизма газораспределения к установке Toyota Camry

Схема подготовки механизма натяжителя цепи привода механизма газораспределения к установке:

1 – штифт;

2 – крюк.

2. Установите новую прокладку натяжителя цепи.

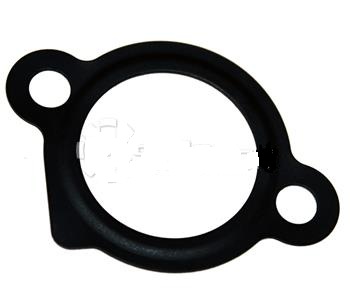

Прокладка натяжителя цепи механизма ГРМ Toyota Camry

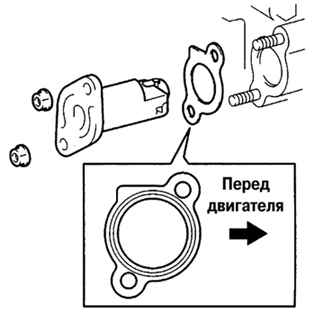

Установка новой прокладки натяжителя цепи Toyota Camry

Установка новой прокладки натяжителя цепи

3. Установите натяжитель цепи, закрутив две гайки моментом затяжки 9 Н·м.

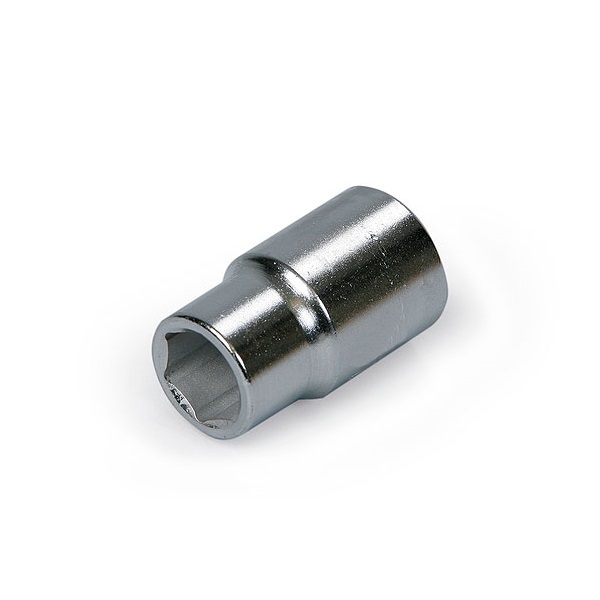

Насадка на вороток

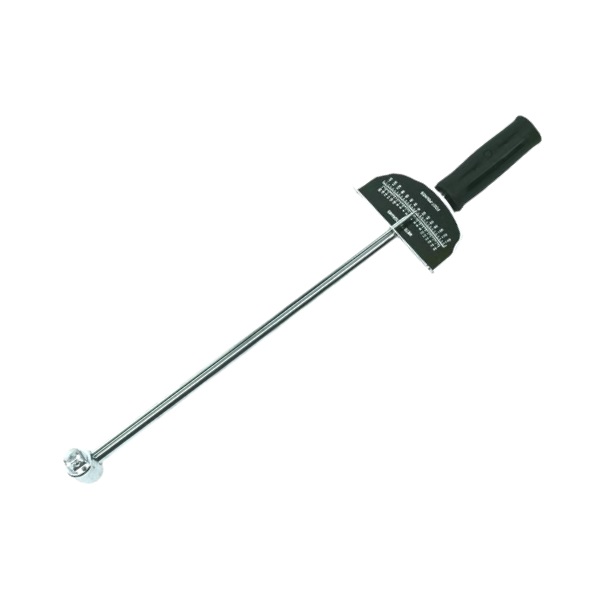

Динамометрический ключ

Установленный натяжитель цепи Toyota Camry

В статье не хватает:

Источник: http://carmanz.info/toyota/camry-2001-2006/230332-tc2001369.html
