Установка передней панели в положение для технического обслуживания Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • AUDI-3369

Установка передней панели Audi A4

Установка передней панели:

  •    1 — передняя панель;
  •    2 — верхняя крышка двигателя, левая;
  •    3 — верхняя крышка двигателя, правая;
  •    4 — винт, 10Нм;
  •    5 — винт, 50Нм.

Примечание:

3369 — Положение обслуживания: вверните специальный инструмент AUDI в отверстия в бампере. Указание: Если указанного специального инструмента в наличии нет, можно применять 2 винта М8 х 90. Под головку болта следует подложить шайбы диаметром 24 мм и толщиной 2 мм. Кроме того, необходимы 2 втулки длиной 80 мм и диаметром 17 мм.

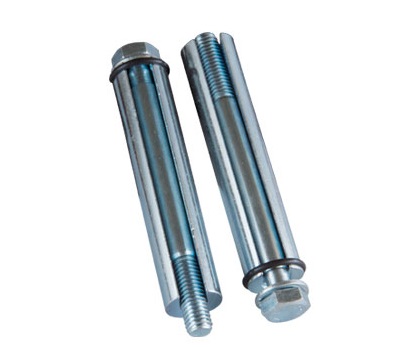

Инструмент AUDI-3369 Audi A4

AUDI-3369.

При проведении некоторых регулировочных работ, например, с клиновым или зубчатым ремнём передняя панель должна быть установлена в положение для обслуживания. При этом панель смещается вместе с радиатором вперед.

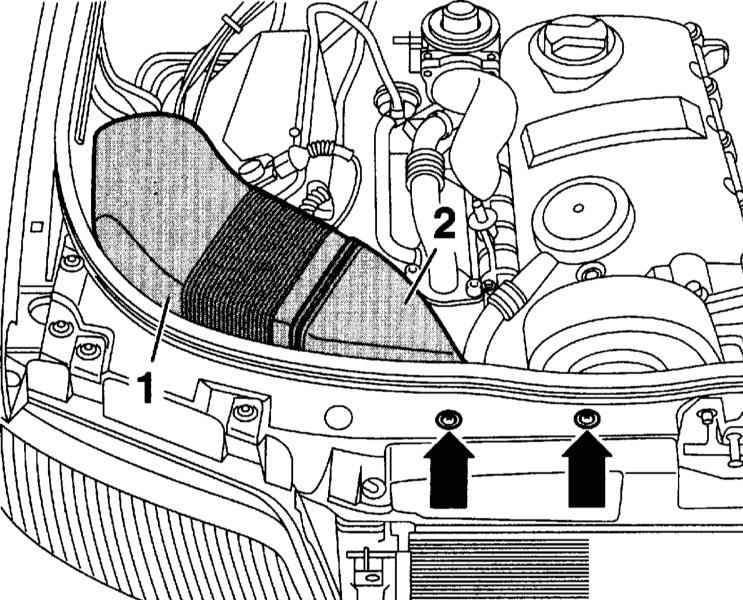

1. Отсоедините воздуховоды (1) и (2) между передней панелью и воздушным фильтром на передней панели (стрелки).

Снятие верхней крышки двигателя Audi A4

2. Снимите верхнюю крышку двигателя слева (2) и справа (3), обратитесь к иллюстрации в начале раздела.

3. Отсоедините нижнюю крышку двигателя впереди, не снимая её. Для этого отверните только 3 винта.

4. Снимите передний бампер, обратитесь к соответствующему разделу.

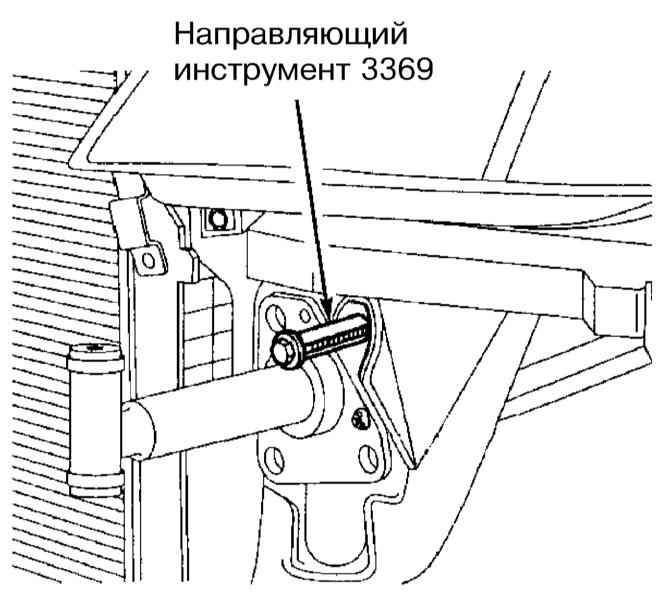

5. Вверните в два верхних отверстия справа и слева специальный инструмент 3369.

Установка передней панели Audi A4

6. Выверните винты (5) слева и справа, обратитесь к иллюстрации в начале раздела.

7. Выверните винты (4) слева и справа.

8. Потяните вперед переднюю панель так, чтобы заднее отверстие на панели было закрыто передним резьбовым отверстием на крыле. В этом положении вверните слева и справа болт (стрелка) и закрепите панель.

Установка передней панели Audi A4
